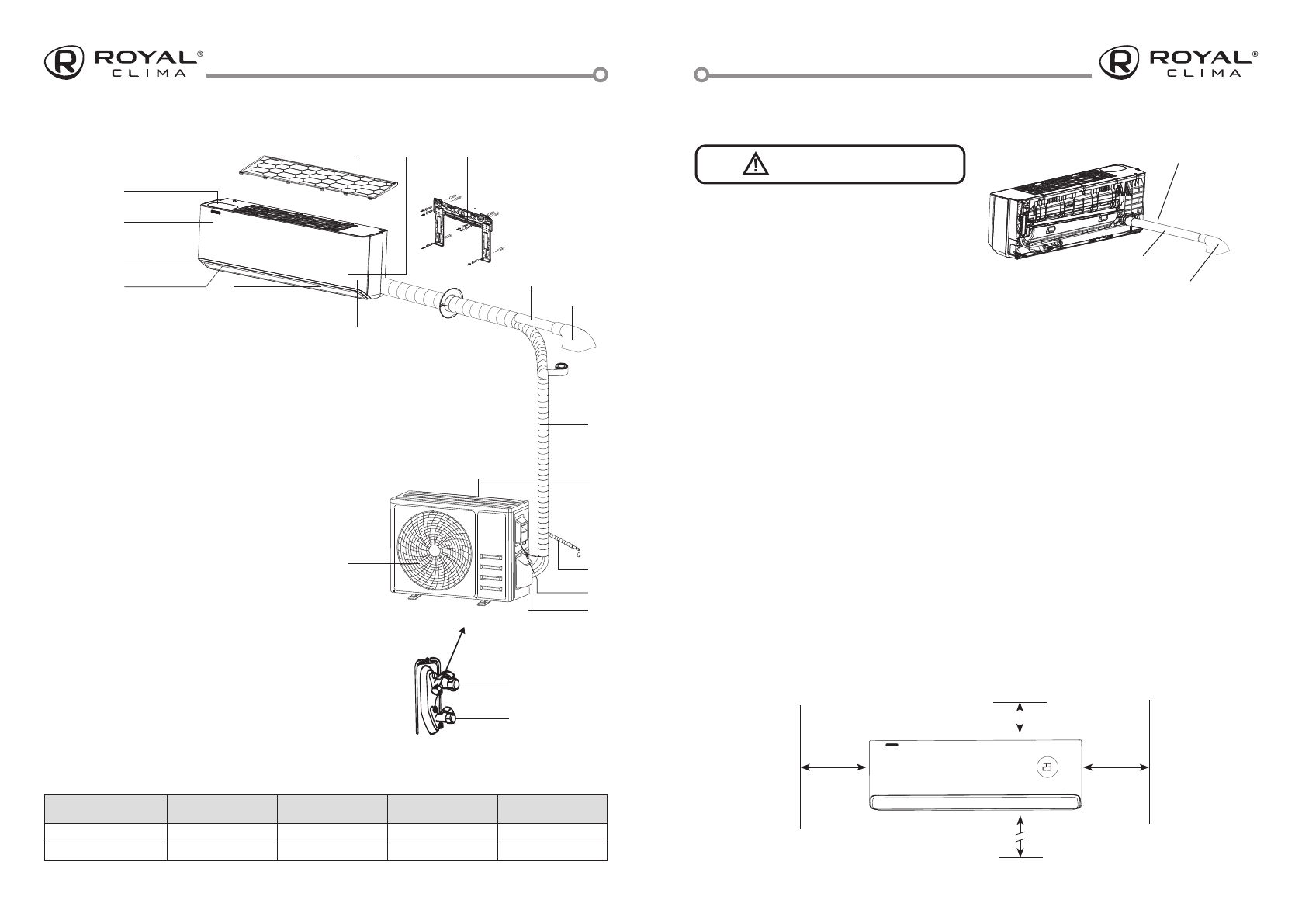

УСТРОЙСТВО ПРИБОРА

УСЛОВИЯ ЭКСПЛУАТАЦИИ

1  Hepa-фильтр (за лицевой панелью)
2  Выход воздуха
3  Горизонтальные и вертикальные жалюзи
4  Воздушный фильтр
5  Лицевая панель
6  Монтажная пластина
7  Межблочная трасса хладагента
8  Вход воздуха
9  Дренажная труба
10  Соединительная проводка
11  Защитная крышка вентилей
12   Газовый вентиль

(вентиль низкого давления)

13   Жидкостный вентиль

(вентиль высокого давления)

14   Автоматический клапан приточного

воздуха

15   Отверстие для подключения воздуховода

приточного воздуха (см  вид сзади)

16   Кнопка аварийного запуска (за лицевой

панелью)

17  Воздуховод приточного воздуха
18   Защитная решетка воздуховода

приточного воздуха

2

1

14

15

16

2

3

7

12

13

9

10
11

8

4

6

5

Внутренний блок

Вид сзади

17

18

Наружный блок

Изображение без

защитной крышки

ОБЩИЕ ТРЕБОВАНИЯ К УСТАНОВКЕ

Установка и обслуживание

кондиционеров должны осуществляться

квалифицированным персоналом

Отверстие

для подк лючения

воздуховода

приточного

воздуха

Воздуховод

приточного

воздуха

Защитная решетка

воздуховода

приточного

воздуха

Требования по установке внутренних

блоков сплит-систем:

•

Устанавливайте внутренний блок вдали

от нагревательных приборов, источников пара

или горючих газов

•   Выберите место, где ничего не будет препятст-

вовать входящему и исходящему потокам воз-

духа из внутреннего блока

•   Убедитесь, что конденсат от внутреннего бло-

ка будет отводиться полностью и беспрепятст-

венно  Также убедитесь в надёжности и герме-

тичности всех соединений отвода конденсата

Проверьте, что все трубы надёжно теплоизо-

лированы

•   Трубопровод отвода конденсата должен быть

проложен с наклоном, обеспечивающим уда-

ление конденсата самотеком (при условии,

если не используются специализированные

дренажные помпы, иначе следуйте рекомен-

дациям в инструкции к дренажной помпе)

•   Не устанавливайте внутренний блок над вхо-

дом в помещение

•   Определите и запомните место прохождения

скрытой проводки, чтобы не повредить её

при монтаже

Минимальное расстояние до препятствий

•   Минимальная длина трубопровода хладагента

составляет 3 или 4 метра (в зависимости от мо-

дели кондиционера)  Это ограничение необхо-

димо для снижения вибрации и шума

•   При изменении длины трубопровода свыше

номинальной (стандартной), скорректируйте

количество хладагента в холодильном контуре

в соответствии с рекомендациями

•

Внутренний блок данного кондиционера

оснащен функцией подачи свежего воздуха

Необходимо предусмотреть отверстие для вы-

вода воздуховода свежего воздуха на улицу

(см  раздел «Рекомендации по монтажу возду-

ховода приточного воздуха»)

•   Размещайте внутренний блок кондиционера

как можно ближе к наружной стене помеще-

ния  Учитывайте, что общая длина воздуховода

приточного воздуха не должна составлять бо-

лее 2 метров

•   При установке внутреннего блока убедитесь,

что соблюдаются требования по минимальным

расстояниям до препятствий (см  рисунок)

15 см

200 см

15 см

15-20 см*

Режим работы

Охлаждение

Нагрев

Осушение

Приток свежего

воздуха

Воздух в помещении

От +16 °С до +31 °С

От 0 °С до +31 °С

От +16 °С до +31 °С

От 0 °С до +31 °С

Наружный воздух

От -15 °С до +53 °С

От -20 °С до +30 °С

От -15 °С до +53 °С

От -15 °С до +53 °С

Примечание:

указанное изображение может

отличаться от фактического

ВНИМАНИЕ!

* В зависимости от климатической зоны эксплуатации

   и материала потолка
