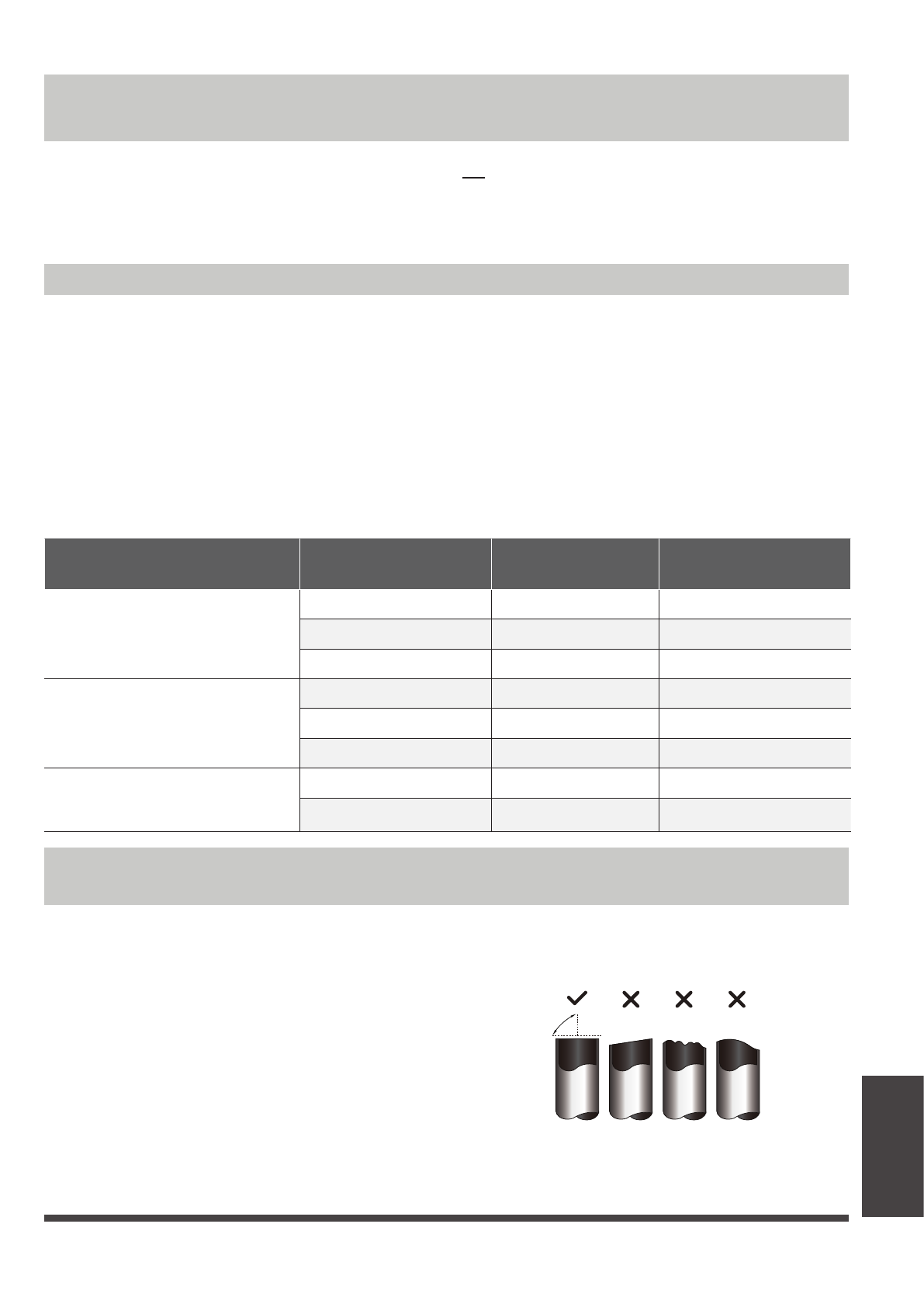

Стр. 37
►
Подсоединение
трубопровода
хладагента
Подсоединение трубопровода хладагента
При присоединении трубопровода хладагента
не
допускайте проникновения в блок ве-
ществ или газов, отличных от указанного хладагента. Наличие других газов или веществ
приведет к снижению производительности блока, а также может вызвать чрезмерно
высокое давление в холодильном контуре. Это может привести к травмам или взрыву.
Замечание относительно длины трубопровода
Длина трубопровода хладагента влияет на характеристики и энергоэффективность
блока. Номинальная эффективность проверена с блоками с длиной трубы 5 метров.
Для снижения вибрации и избыточного шума минимальная длина трубы должна состав-
лять 3 метра. В особом тропическом климате для моделей с хладагентом R290 доза-
правлять хладагент нельзя, и максимальная длина трубки хладагента не должна превы-
шать 10 метров.
См. таблицу ниже, где указана максимальная длина и перепад высот трубопровода.
Максимальная длина и перепад высот
трубопровода хладагента для различных моделей
Модель
Производительность
(БТЕ/ч)
Макс. длина (м)
Макс. перепад
высот (м)
Инверторная сплит-система
с хладагентом R410A, R32
< 15 000
25
10
≥ 15 000 и < 24 000
30
20
≥ 24 000 и < 36 000
50
25
Сплит-система с фиксированной
частотой вращения компрессора
с хладагентом R22
< 18 000
10
5
≥ 18 000 и < 21 000
15
8
≥ 21 000 и < 35 000
20
10
Сплит-система с фиксированной
частотой вращения компрессора
с хладагентом R410A, R32
< 18 000
20
8
≥ 18 000 и < 36 000
25
10
Инструкции по соединению трубопровода хладагента
Шаг 1: Отрезать трубы
При подготовке труб хладагента особое
внимание уделяйте правильной резке
и развальцовке. Это обеспечит эффектив-
ную работу и сведет к минимуму необходи-
мость последующего технического обслу-
живания.
1. Измерьте расстояние между внутренним
и наружным блоками.
2. С помощью трубореза отрежьте трубу
несколько большей длины, чем изме-
ренное расстояние.
3. Труба должна быть отрезана строго под
углом 90°.
90°
Срез под
углом
Грубый
срез
Кривой
срез
