Стр. 30
►
Монтаж
внутреннего блока
ДРЕНАЖНЫЙ ШЛАНГ ДОЛЖЕН
НАХОДИТЬСЯ ВНИЗУ
Убедитесь в том, что дренажный шланг
находится в нижней части связки. Если
дренажный шланг будет находиться
в верхней части связки, это может при-
вести к переполнению дренажного под-
дона, воспламенению и повреждению за
счет воздействия воды.
НЕ СПЛЕТАЙТЕ СИГНАЛЬНЫЙ КАБЕЛЬ
С ДРУГИМИ ПРОВОДАМИ
При обвязке не сплетайте и не допу-
скайте пересечения сигнального кабеля
с другими проводами.
2. С помощью липкой виниловой ленты
прикрепите дренажный шланг к нижней
стороне труб хладагента.
3. С помощью теплоизолирующей ленты
плотно обвяжите вместе сигнальный
провод, трубы хладагента и дренажный
шланг. Повторно проверьте, что ком-
плект связан.
НЕ ОБВЯЗЫВАЙТЕ КОНЦЫ
ТРУБОПРОВОДА
Обматывая весь комплект, оставьте
концы трубопровода свободными. Доступ
к ним необходим для проверки герметич-
ности при завершении монтажа (см. раз-
дел
«Проверка электрооборудования
и отсутствия утечек»
данного руковод-
ства).
Шаг 8: Установить внутренний блок
При монтаже нового соединительного
трубопровода к наружному блоку
вы-
полните следующее:
1. Если трубопроводы хладагента уже про-
ведены через отверстие в стене, перей-
дите к шагу 4.
2. В противном случае еще раз убедитесь
в том, что концы труб хладагента гер-
метично закрыты, чтобы предотвратить
проникновение в трубы грязи или посто-
ронних предметов.
3. Аккуратно проведите обвязанный ком-
плект из труб хладагента, дренажного
шланга и сигнального провода через
отверстие в стене.
4. Закрепите верхнюю часть внутреннего
блока за верхний крюк монтажной пла-
стины.
5. Прилагая небольшие усилия с левой
и правой сторон блока, убедитесь в том,
что блок надежно закреплен на монтаж-
ной пластине. Блок не должен качаться
или сдвигаться.
6. Прикладывая равномерное усилие, по-
тяните вниз за нижнюю половину блока.
Продолжайте тянуть блок вниз, пока он
не закрепится за крюки, расположенные
в нижней части монтажной пластины.
7. Еще раз приложите небольшие усилия
с левой и правой сторон блока и убеди-
тесь в том, что блок надежно закреплен
на монтажной пластине.

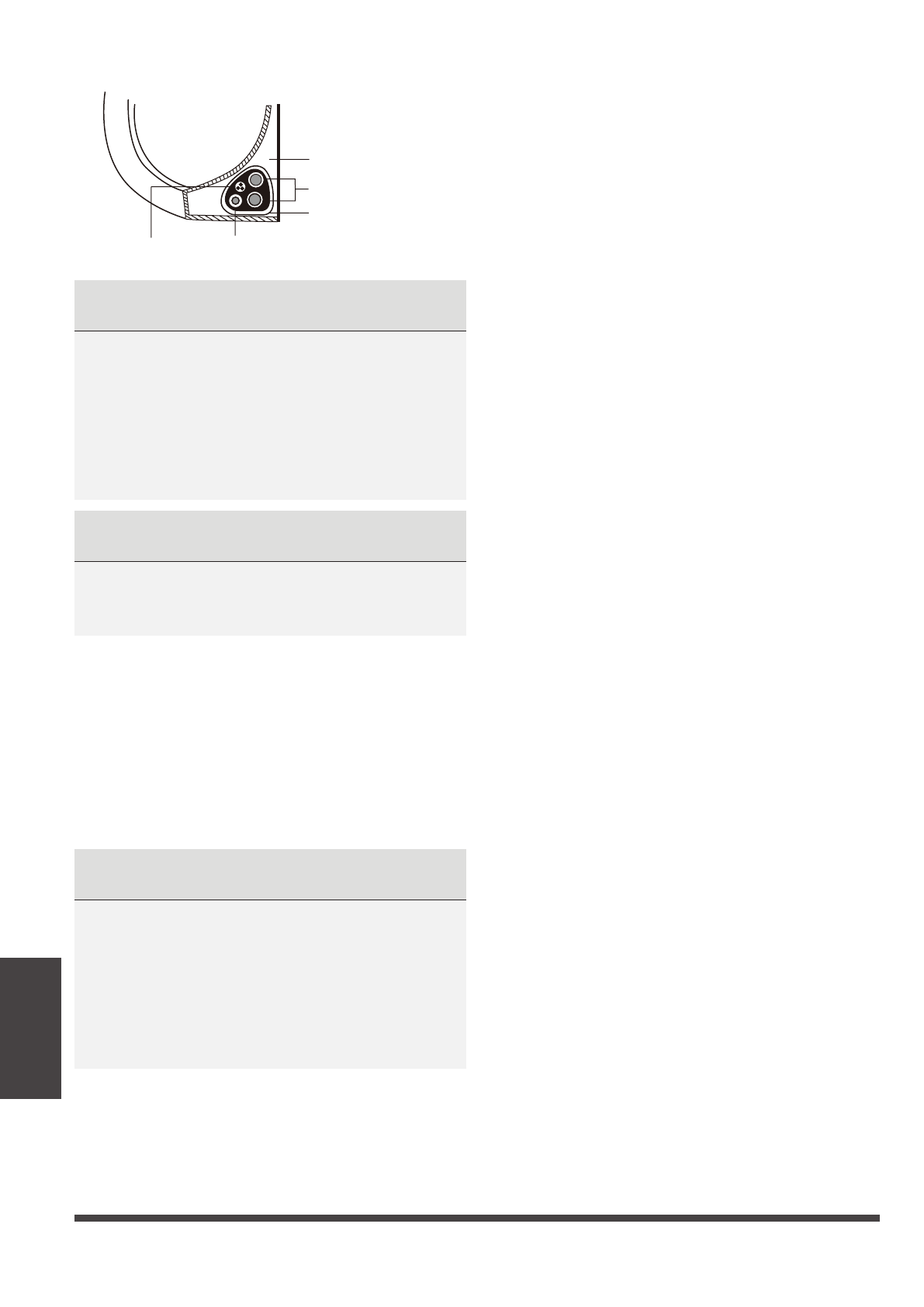

Внутренний блок
Пространство за блоком
Сигнальный провод
Дренажный
шланг
Трубопровод хладагента
Теплоизоляционная
лента
