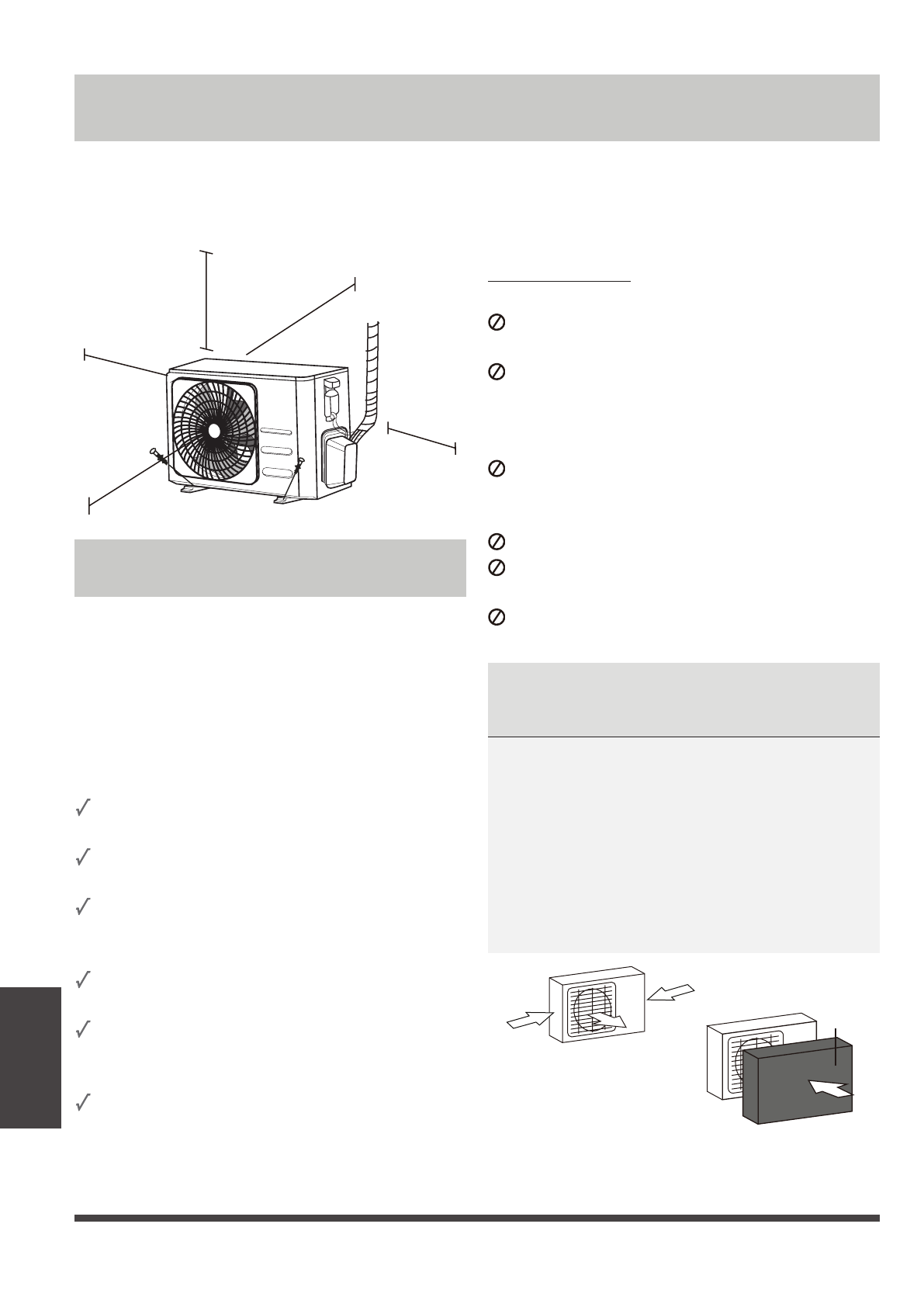

Стр. 32
►
Монтаж
наружного блока
Монтаж наружного блока
Установите блок, соблюдая местные
нормы и правила, которые могут незначи-
тельно отличаться в разных регионах.
Инструкция по монтажу – Наружный
блок
Шаг 1: Выбрать место для установки
Перед монтажом наружного блока следует
выбрать для него подходящее место. Ниже
приведены условия, выполнение которых
позволит подобрать подходящее место.
Место для установки блока должно
удовлетворять следующим требова-
ниям:
Соответствовать всем требованиям по
зазорам, показанным выше.
Обеспечивать хорошую циркуляцию воз-
духа и вентиляцию.
Обладать достаточной жесткостью
и прочностью, чтобы выдерживать вес
блока и не вибрировать.
Шум при работе блока не должен беспо-
коить других людей.
Быть защищенным от длительного воз-
действия прямого солнечного света
и дождя.
В местах, где ожидается выпадение
снега, нужно поднять блок над базовой
площадкой, чтобы предотвратить на-
копление льда и повреждение теплоо-
бменника. Устанавливать блок нужно
выше среднего уровня выпадения снега
для данной местности. Минимальная
высота установки составляет 18 дюймов.
ЗАПРЕЩАЕТСЯ устанавливать блок
в следующих местах:
Рядом с препятствиями, которые блоки-
руют входы и выходы воздуха.
С выходом на тротуары, людные места
или там, где шум работающего устрой-
ства будет причинять беспокойство
окружающим.
Рядом с местами содержания животных
или рядом с растениями, которым вре-
ден выходящий горячий воздух.
Возле источников горючих газов.
В местах, подверженных сильному запы-
лению.
В местах с высоким содержанием солей
в воздухе.
ПРЕДУПРЕЖДЕНИЯ ОТНОСИТЕЛЬНО
ЭКСТРЕМАЛЬНЫХ ПОГОДНЫХ
УСЛОВИЙ
Если в месте установки наружного
блока дует сильный ветер,
устанавли-
вайте блок так, чтобы вентилятор воз-
духовыпускного отверстия располагался
под углом 90° по отношению к направ-
лению ветра. При необходимости устано-
вите перед блоком экран для защиты от
чрезмерно сильных ветров.
См. рис. ниже.
60 см над верхней
панелью
30 см слева
200 см
спереди
30 см от
задней стенки
60 см справа
Сильный ветер
Сильный ветер
Сильный
ветер
Защитный
экран
