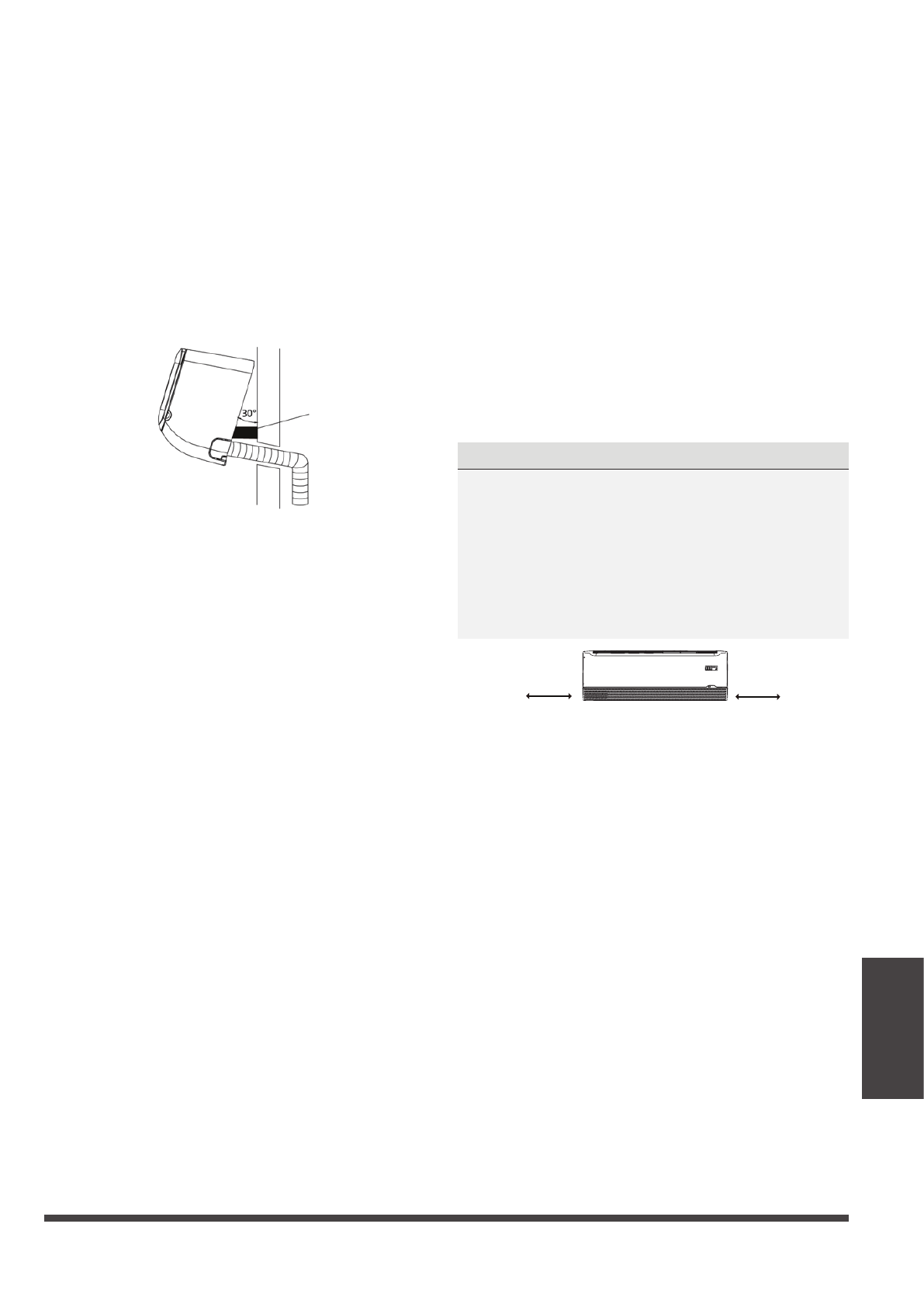

Монтаж
внутреннего блока
Если трубопровод хладагента уже
вмонтирован в стену,
выполните следую-
щее:
1. Закрепите верхнюю часть внутреннего
блока за верхний крюк монтажной пла-
стины.
2. С помощью скобы или клина подоприте
блок, чтобы обеспечить достаточно
места для присоединения трубопровода
хладагента, сигнального кабеля и дре-
нажного шланга.
3. Присоедините дренажный шланг и тру-
бопровод хладагента (см. инструкции
в разделе
«Подсоединение трубопро-
вода хладагента»
данного руковод-
ства).
4. Место соединения трубы должно быть
открыто для проведения проверки на
отсутствие утечек (см. раздел
«Про-
верка электрооборудования и отсут-
ствия утечек»
данного руководства).
5. После проверки на отсутствие утечек
оберните место соединения теплоизоли-
рующей лентой.
6. Удалите кронштейн или клин, на кото-
рый опирался блок.
7. Прикладывая равномерное усилие, по-
тяните вниз за нижнюю половину блока.
Продолжайте тянуть блок вниз, пока он
не закрепится за крюки, расположенные
в нижней части монтажной пластины.
ПОЛОЖЕНИЕ БЛОКА РЕГУЛИРУЕТСЯ
Имейте в виду, что крюки монтажной
пластины меньше, чем отверстия в зад-
ней части блока. Если места для присое-
динения встроенных труб к внутреннему
блоку недостаточно, блок можно сдви-
нуть влево или вправо приблизительно
на 15 мм в зависимости от модели.
Клин
Перемещение по горизонтали
15 мм
15 мм
