Монтаж
внутреннего блока
•
Силовой кабель для прокладки вне
помещения
: H07RN-F или H05RN-F
•
Сигнальный кабель
: H07RN-F
ВЫБОР ПРАВИЛЬНОГО ДИАМЕТРА
КАБЕЛЯ
Диаметр кабеля электропитания, сигналь-
ного кабеля, номиналы предохранителя
и выключателя определяются макси-
мальным током, потребляемым блоком.
Максимальный потребляемый ток указан
на табличке, расположенной на боковой
панели блока. Для выбора нужных ка-
белей, предохранителя и выключателя
воспользуйтесь данными таблички.
1. Откройте переднюю панель внутреннего
блока.
2. С помощью отвертки откройте крышку
электрического щитка, расположенного
с правой стороны блока. Это откроет
доступ к клем мной колодке.
ОПАСНО!
ЭЛЕКТРОПРОВОДКА ДОЛЖНА БЫТЬ
ВЫПОЛНЕНА В СТРОГОМ СООТВЕТ-
СТВИИ С ЭЛЕКТРИЧЕСКОЙ СХЕМОЙ,
РАСПОЛОЖЕННОЙ НА ЗАДНЕЙ СТО-
РОНЕ ФРОНТАЛЬНОЙ ПАНЕЛИ ВНУ-
ТРЕННЕГО БЛОКА.
3. Отверните кабельный зажим, располо-
женный под клеммной колодкой, и от-
ложите его в сторону.
4. Снимите пластмассовую панель, распо-
ложенную внизу блока с левой стороны,
если смотреть с задней стороны блока.
5. Проложите сигнальный провод через
паз, с задней части блока вперед.
6. Стоя лицом к передней панели блока,
подключите проводку в соответствии
с электрической схемой внутреннего
блока, подключите U-образную клемму
и надежно привинтите каждый провод
к соответствующему контакту.
ОСТОРОЖНО!
НЕ МЕНЯЙТЕ МЕСТАМИ ФАЗОВЫЙ
И НУЛЕВОЙ ПРОВОДА
Это опасно и может привести к неисправ-
ности кондиционера.
7. Проверьте надежность всех соединений,
затем прикрепите сигнальный кабель
к блоку кабельным зажимом. Надежно
закрепите кабельный зажим винтами.
8. Установите на место крышку электриче-
ского щитка на передней стороне блока
и пластмассовую панель на заднюю сто-
рону.
ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО
ЭЛЕКТРОПРОВОДКИ
ПОРЯДОК ПОДКЛЮЧЕНИЯ ЭЛЕКТРО-
ПРОВОДКИ МОЖЕТ НЕСКОЛЬКО ОТ-
ЛИЧАТЬСЯ ДЛЯ РАЗНЫХ БЛОКОВ.
Шаг 7: Обмотка и кабели
Прежде чем проложить трубопровод, дре-
нажный шланг и сигнальный кабель через
отверстие в стене, необходимо связать их
вместе. Это необходимо для экономии
места, защиты и теплоизоляции. (Не дей-
ствительно для Северной Америки).
1. Связать вместе дренажный шланг, тру-
бопроводы хладагента и сигнальный
кабель, как показано ниже:

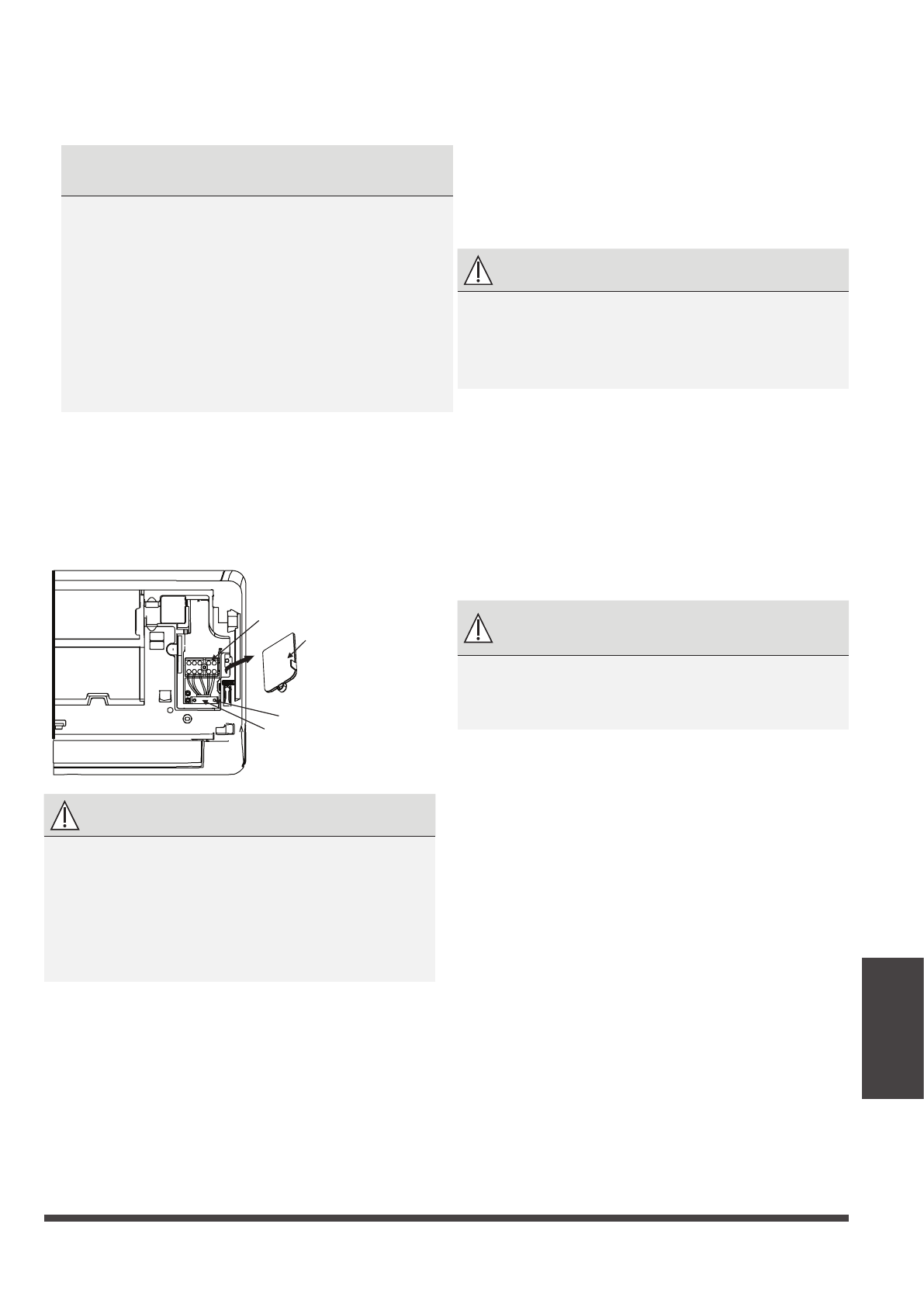

Клеммная колодка
Крышка
электрического
щитка
Винт
Кабельный зажим
