Монтаж

внутреннего блока

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО
БЕТОННЫХ ИЛИ КИРПИЧНЫХ СТЕН:

Если стена изготовлена из кирпича, бе-
тона или подобных материалов, про-
сверлите отверстия диаметром 5 мм
и вставьте в них прилагаемые дюбели.
Затем закрепите монтажную пластину на
стене, ввернув винты непосредственно
в дюбели.

Шаг 3: Просверлить в стене отверстие
для соединительного трубопровода

1. Определите местоположение отверстия

в стене, исходя из расположения мон-
тажной пластины. См. раздел

«Размеры

монтажной пластины»

.

2. С помощью трубчатого сверла просвер-

лите в стене отверстие диаметром 65
или 90 мм (в зависимости от модели).
Отверстие следует просверлить с не-
большим наклоном вниз, чтобы наруж-
ный край отверстия был ниже внутрен-
него края приблизительно на 5 - 7 мм.
Это обеспечит свободный слив конден-
сата.

3. Поместите в отверстие защитную ман-

жету. Это защитит края отверстия и по-
может герметизировать его после завер-
шения монтажа.

ОСТОРОЖНО!

При сверлении отверстия в стене соблю-
дайте осторожность, чтобы не повредить
проводку, трубопроводы и другие чув-
ствительные элементы.

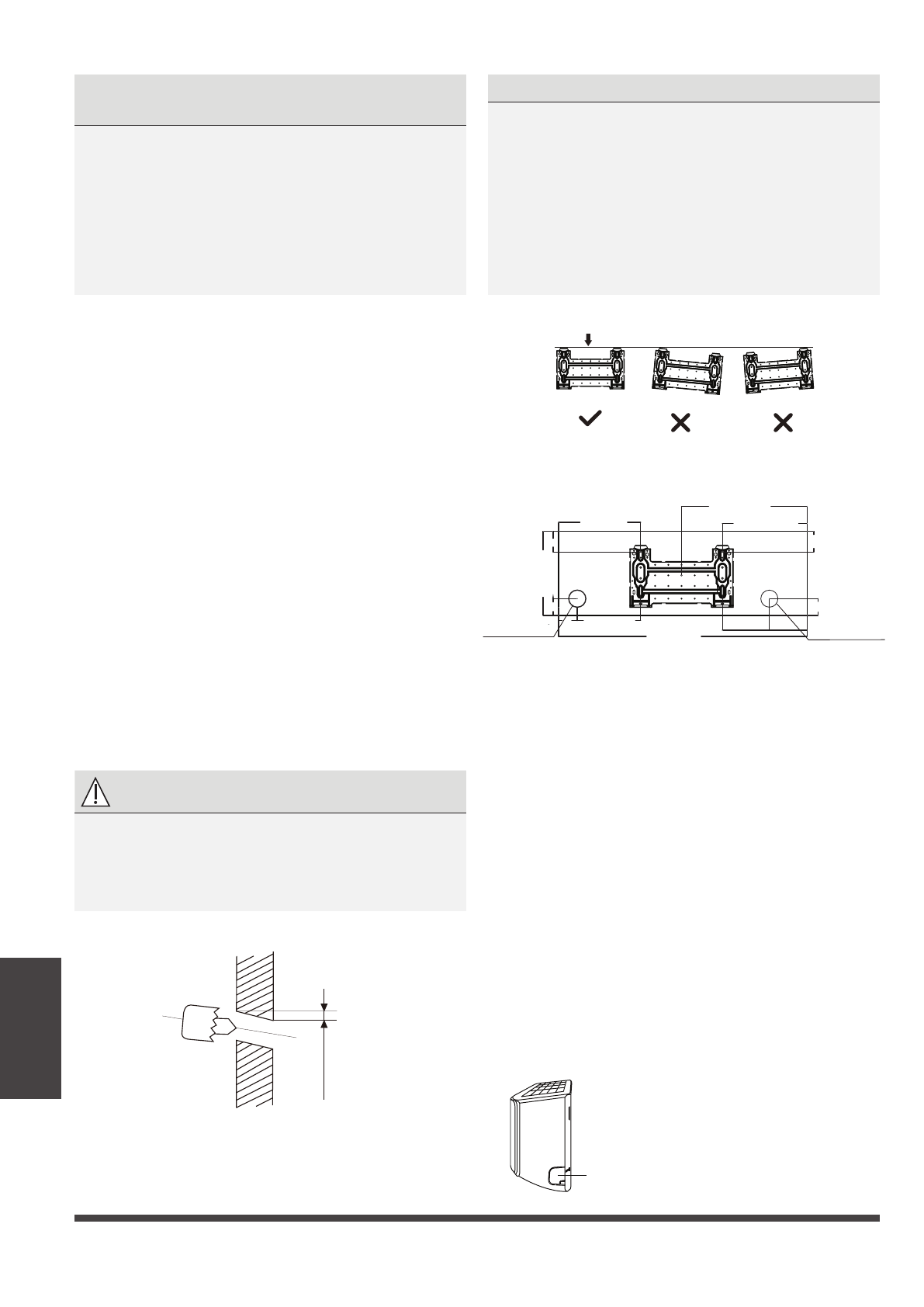

РАЗМЕРЫ МОНТАЖНОЙ ПЛАСТИНЫ

Различные модели имеют разные мон-
тажные пластины. В соответствии с раз-
личными требованиями к установке,
форма монтажной пластины может
слегка отличаться. Но монтажные раз-
меры остаются такими же, как для вну-
треннего блока соответствующего раз-
мера.

310мм

475 мм

940 мм

177.8 мм

142.6 мм

318 мм

320.4 мм

78 мм

78 мм

240 мм

70 мм

63 мм

63 мм

Шаг 4: Подготовить трубопровод хлада-
гента

Трубопровод хладагента находится вну-
три теплоизолирующего рукава, прикре-
пленного сзади блока. Перед прокладкой
трубопровода через отверстие в стене его
необходимо правильно подготовить.
1. Исходя из расположения отверстия

в стене относительно монтажной пла-
стины, выберите сторону, с которой
трубопровод будет выходить из блока.

2. Если отверстие в стене расположено

за блоком, оставьте съемную крышку
на месте. Если отверстие в стене рас-
положено сбоку от внутреннего блока,
удалите съемную пластмассовую панель
с соответствующей стороны блока.

Knock-out Panel

Помещение

Стена

Улица

5 - 7 мм

Правильное положение монтажной пластины

Отверстие
в стене 65 мм
слева сзади

Отверстие

в стене 65 мм

справа сзади

Съемная крышка
