55

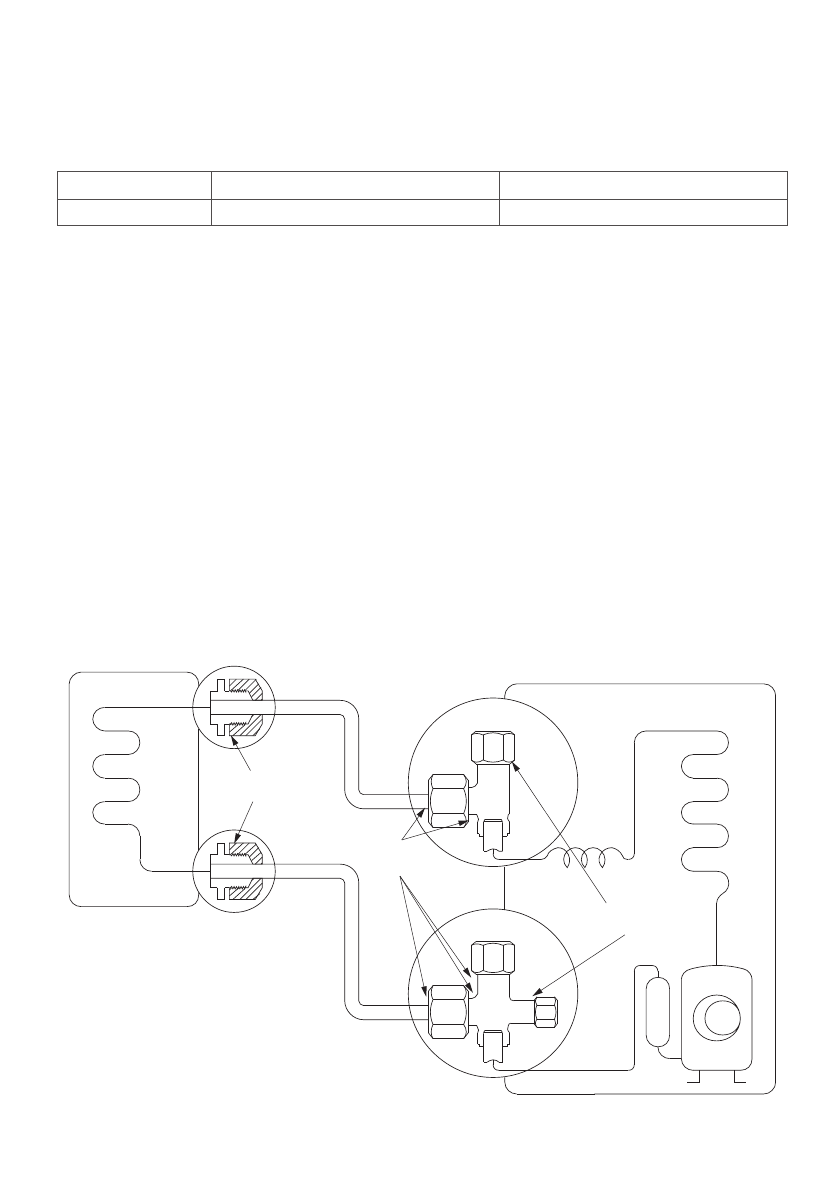

Дозаправка системы
Наружные блоки заправлены на заводе и рассчитаны на 5 м длины трассы.
ДОПОЛНИТЕЛЬНОЕ КОЛИЧЕСТВО ХЛАДАГЕНТА В ЗАВИСИМОСТИ ОТ ДЛИНЫ ТРУБЫ
Хладагент
Жидкостная труба
∅
6,35 > 5 м
Жидкостная труба
∅
9,52 > 5 м
R410А
15 г/м
30 г/м
Произведите дозаправку системы расчетным количеством хладагента.
Все вентили на манометрическом коллекторе
ЗАКРЫТЫ!
Последовательность операций
1. Отсоедините шланг от вакуумного насоса и присоедините к баллону с хладагентом.
2. Вытесните воздух из шланга фреоном, немного приоткрыв клапан заправочного баллона и ос-
лабив крепление на коллекторе.
3. Затяните крепление шланга на коллекторе после удаления воздуха.
4. Откройте клапан заправочного баллона.
5. Переверните баллон и установите на весы.
6. Обнулите показание весов.
7. Откройте вентиль низкого давления на манометрическом коллекторе и произведите дозаправ-
ку расчетного количества хладагента.
8. Заправьте систему. Заправляйте оборудование жидким хладагентом.
9. Для окончания заправки закройте вентиль низкого давления манометрического коллектора,
когда нужное количество хладагента будет загружено в холодильный контур.
10. Быстро отсоедините заправочный шланг от сервисного порта 3-ходового вентиля.
11. Обязательно проведите проверку гидравлического контура на возможные утечки, проверку
производите в точках проверки с помощью течеискателя или мыльной пены.
12. Откройте 3- и 2-ходовые вентили наружного блока.
13. Установите заглушки на сервисный порт, и на порты для открытия вентилей (под шести гранный
ключ).
Используйте динамометрический ключ для затяжки соединений. Проверьте на наличие утечек.
(Наружный блок)
(Внутренний
блок)
(Сторона жидкости)
(Сторона газа)
Точки
проверки
Точки
проверки
Точки
проверки
