36

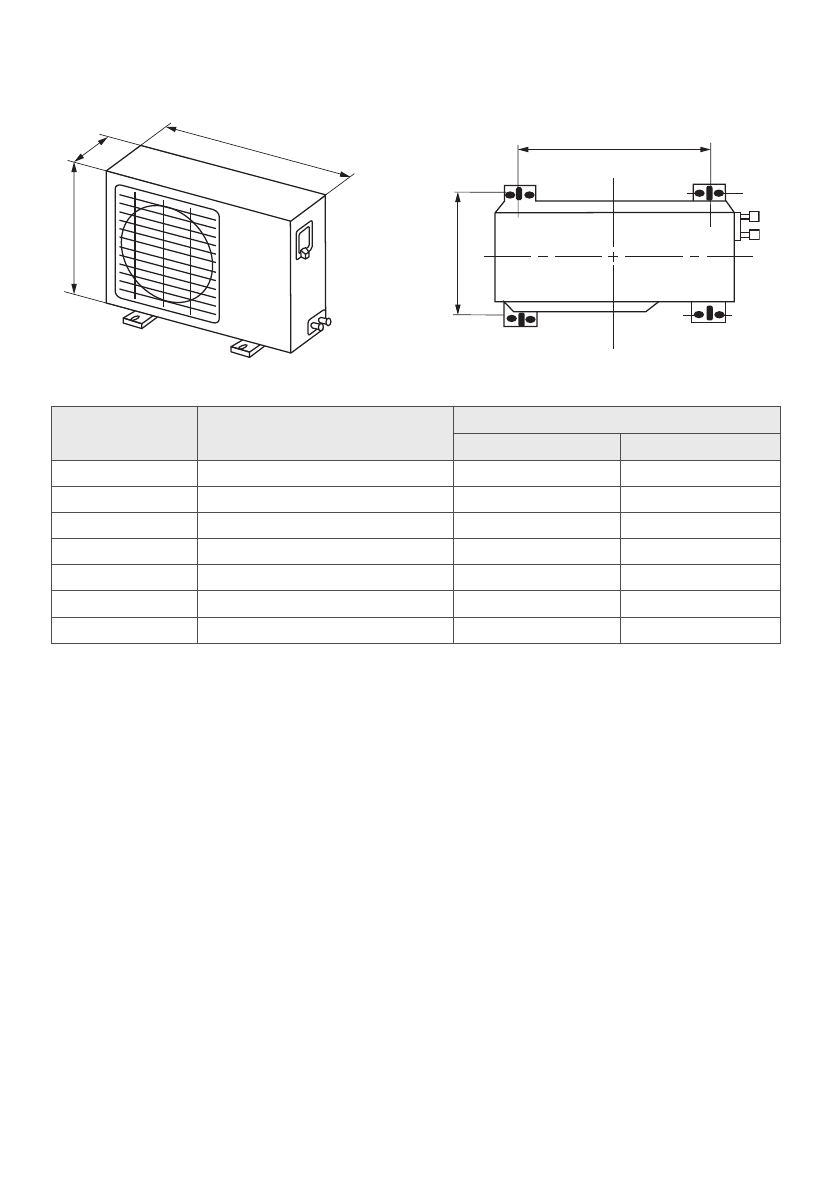

Наружный блок
Ш
Г
В
А
В
Модель
Размеры наружного блока, мм
Ш
×
В
×
Г
Размеры установочные
Расстояние A, мм
Расстояние B, мм
LU-H07KPA2С
720 × 270 ×495
452
255
LU-H09KPA2С
720 × 270 × 495
452
255
LU-H12KPA2
770 × 300 × 555
487
298
LU-H18KPA2
770 × 300 × 555
487
298
LU-H24KPA2
845 × 363 × 702
540
350
LU-H28KPA2
946 × 410 × 810
673
403
LU-H36KPA2
946 × 410 × 810
673
403
