49
Выясните, возможна ли установка на крышу или фасадные стены в вашем регионе.
Установка в труднодоступном месте может затруднить дальнейшее обслуживание блока.
Соединение между стеной и кронштейнами, а также между кронштейнами и кондиционером
должно быть устойчивым, надежным и проверенным.
При установке на крышу
•
Убедитесь, что ничто не мешает хорошему теплообмену.
•
Замерьте расстояние между лапами наружного блока.
•
Разметьте отверстия в месте установки, просверлите отверстия и, используя дюбели, закрепи-
те кронштейны.
•
При установке на поверхности (крыше) заранее подготовьте раму (фундамент) для блока.
•
Наружный блок крепится болтами и гайками
∅
10 или
∅
8 мм на горизонтальную раму или крон-
штейн.
•

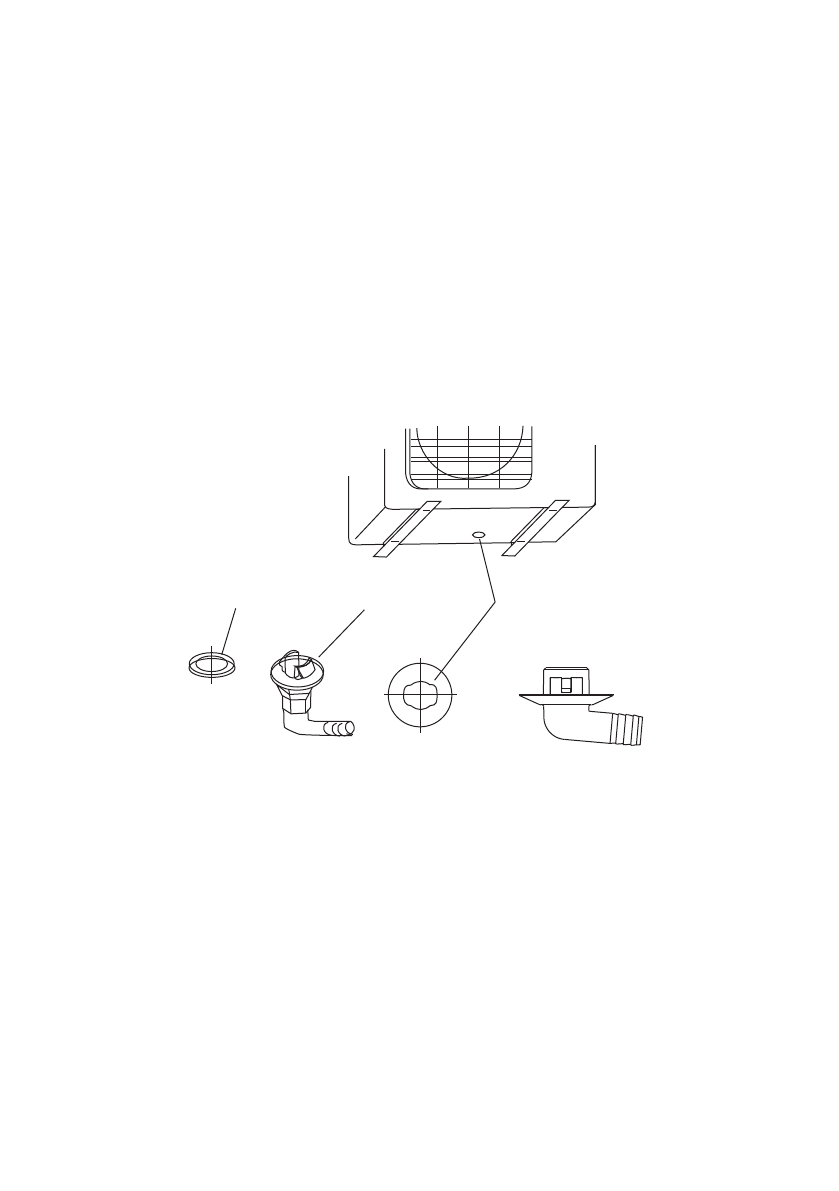

После закрепления блока установите патрубок для слива конденсата с наружного блока. Вари-
ант штуцера (А или В) зависит от комплекта поставки и модели наружного блока.
При использовании оборудования в холодном климате убедитесь, что дренажный шланг располо-
жен как можно более вертикально для обеспечения быстрого отвода конденсата. Если конденсат
сливается слишком медленно, он может замерзнуть в шланге.
Отверстие для
слива конденсата
в наружном блоке
Прокладка
Штуцер
Штуцер типа «А»
Штуцер типа «В»
