53
•
Вакуумируйте систему не менее 30 минут. Если манометр показывает давление (–1 кг/см
2
)
и ниже, закройте клапан низкого давления на коллекторе, выключите насос и оставьте на
5 минут систему с подключенным манометрическим коллектором. Если давление не подни-
мается, откройте клапан на манометрическом коллекторе и продолжите вакуумирование еще
15 минут, закройте вентиль на манометрическом коллекторе. Подождите 5 минут, затем про-
верьте, не изменилось ли давление в системе. При изменении давления в системе обратитесь
к разделу «Проверка утечки газа» для получения информации о проверке на наличие утечек.
При отсутствии изменения давления в системе отверните колпачок клапана высокого давле-
ния. Вставьте шестигранный ключ в клапан высокого давления и откройте клапан, поворачивая
ключ против часовой стрелки. Вы услышите как газ заполнил систему. Через 5 секунд закройте
клапан.
•
Следите за манометром в течение одной минуты, чтобы убедиться в отсутствии изменения в
давлении. Значение манометра должно быть немного выше атмосферного давления. Полно-
стью откройте 2- и 3-ходовые клапаны и затяните крышку 2- и 3-ходовых клапанов.
•
Извлеките заправочный шланг из сервисного порта.

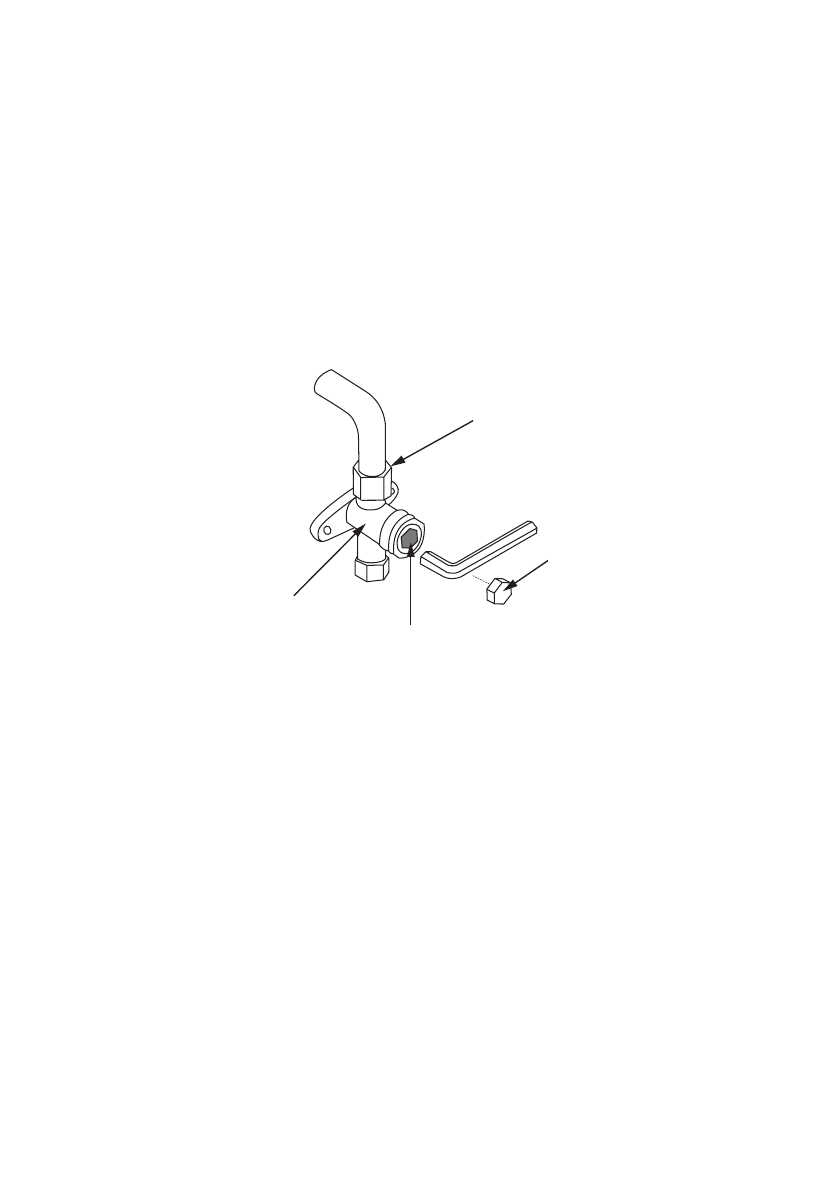

соединительная гайка
колпак
клапан
сердечник клапана
При повторной установке (перемонтаже) блока, а также при наличии влаги, рекомендуем более
качественное вакуумирование.
После первого вакуумирования добавьте в контур осушенный азот при давлении до 25 кг/см
2
на
30 минут. Удалите азот и снова отвакуумируйте систему. Процедура продолжается до тех пор пока
не удалится влага. Так же для удаления небольшого количества влаги рекомендуем использо-
вать фильтры типа ADKS или ADK с фильтр-вставкой (разборные и неразборные) производства
ALCO Controls или других производителей с аналогичными характеристиками водопоглощения и
нейтрализации кислоты. Фильтр устанавливается на газовой линии для нейтрализации кислоты и
фильтрации хладагента. Система должна вакуумироваться вместе с фильтром!
