При отсутствии уже смонтированных коммуникаций следует предусмотреть достаточно места для
отверстия в стене (см. этап 4) для сигнального кабеля и трубопровода хладагента, соединяющих
внутренний и наружный блоки. По умолчанию все трубопроводы располагаются с правой стороны
внутреннего блока (если смотреть с передней стороны блока). Однако имеется возможность рас-
положить трубопроводы как с правой, так и с левой стороны блока.
Этап 3. Крепление монтажной пластины к стене.
Монтажная пластина — это устройство, на которое будет закреплен внутренний блок.
•
Отверните винт, который крепит монтажную пластину к задней части внутреннего блока.
•
Установите монтажную пластину на стену, сохраняя горизонтальное положение. Проверяйте
правильность монтажа с помощью уровня.
•
Просверлите в стене 5–8 (в зависимости от модели оборудования) отверстий и вставьте в от-
верстия дюбели (кирпичная или бетонная стена). Закрепите монтажную пластину при помощи
5–8 винтов (в зависимости от модели оборудования). Сверлите отверстия и закрепляйте мон-
тажную пластину с учетом отверстий в монтажной пластине и структурой стены.

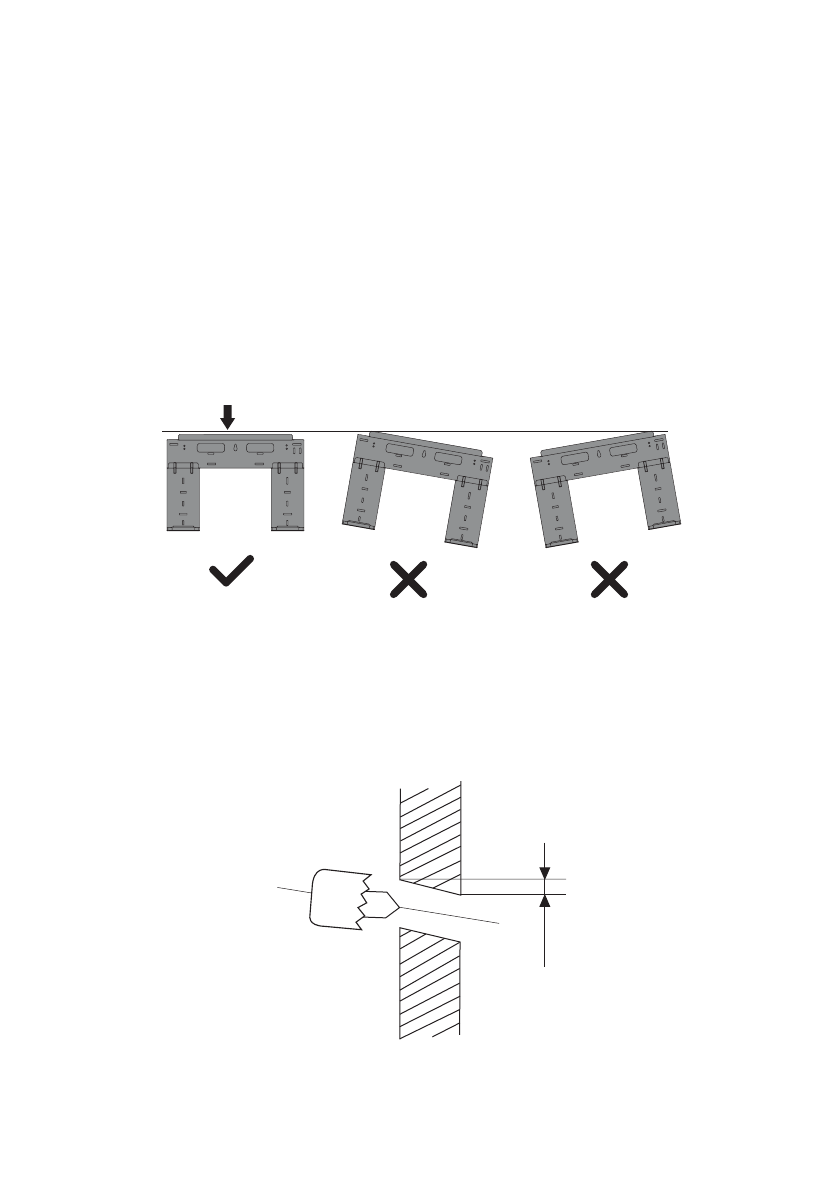

Правильное расположение монтажной пластины
Этап 4. Сверление отверстия в стене для коммуникаций.
Определите расположение отверстия в стене в зависимости от положения монтажной панели.
Просверлите отверстие
∅
65 мм или
∅
90 мм (в зависимости от модели). Убедитесь, что отверстие
сверлится под небольшим уклоном наружу, так что наружное отверстие ниже внутреннего пример-
но на 5–7 мм. Это обеспечит свободный отвод конденсата.
Стена
Помещение
Улица
5–7 мм
Всегда используйте монтажную гильзу или кабель-канал для защиты трубопроводов в стене.
