35
11.

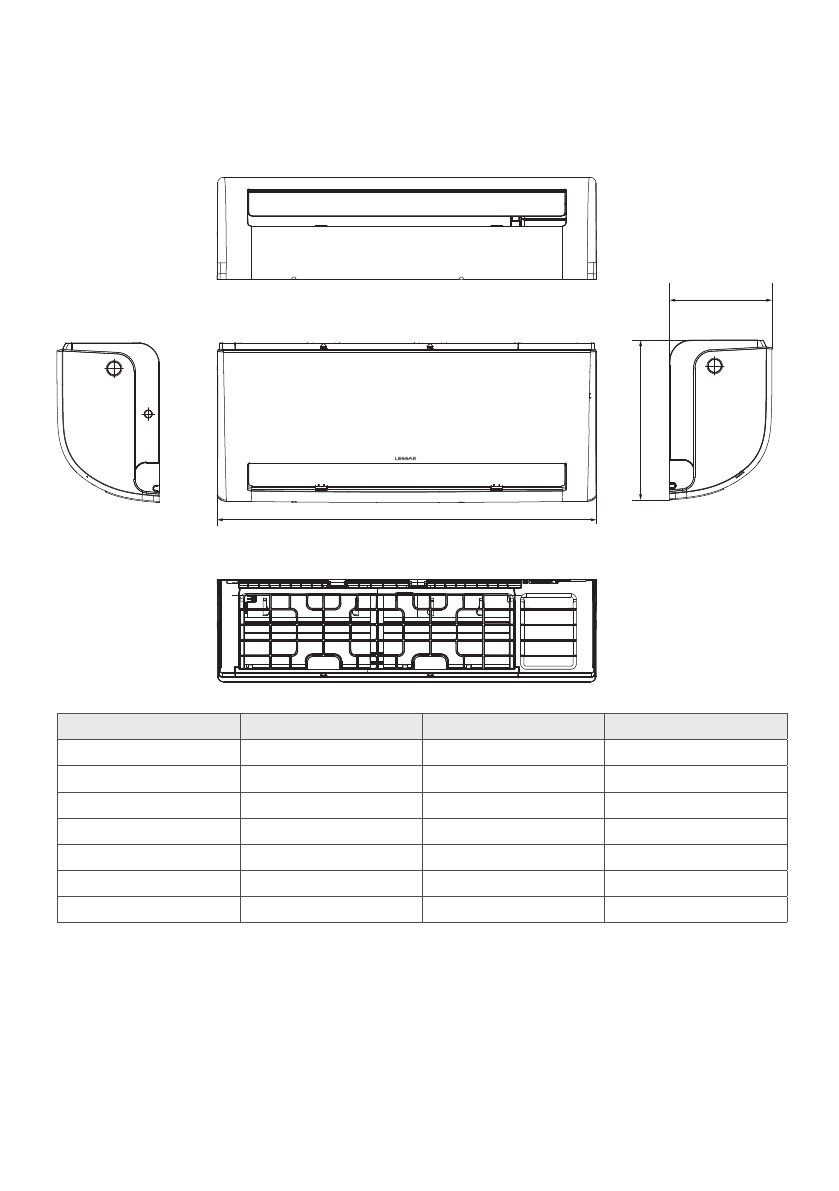

Габаритные размеры
Внутренний блок
А
B
C
Модель
Ширина (А), мм
Глубина (С), мм
Высота (В), мм
LS-H07KPA2С
722
187
290
LS-H09KPA2С
722
187
290
LS-H12KPA2
802
189
297
LS-H18KPA2
965
215
319
LS-H24KPA2
1080
226
335
LS-H28KPA2
1259
282
362
LS-H36KPA2
1260
283
362
Все иллюстрации в данном руководстве приведены исключительно в ознакомительных целях.
Они могут отличаться в зависимости от модели приобретенного оборудования. Преимуществен-
ное значение имеет реальный внешний вид оборудования.
