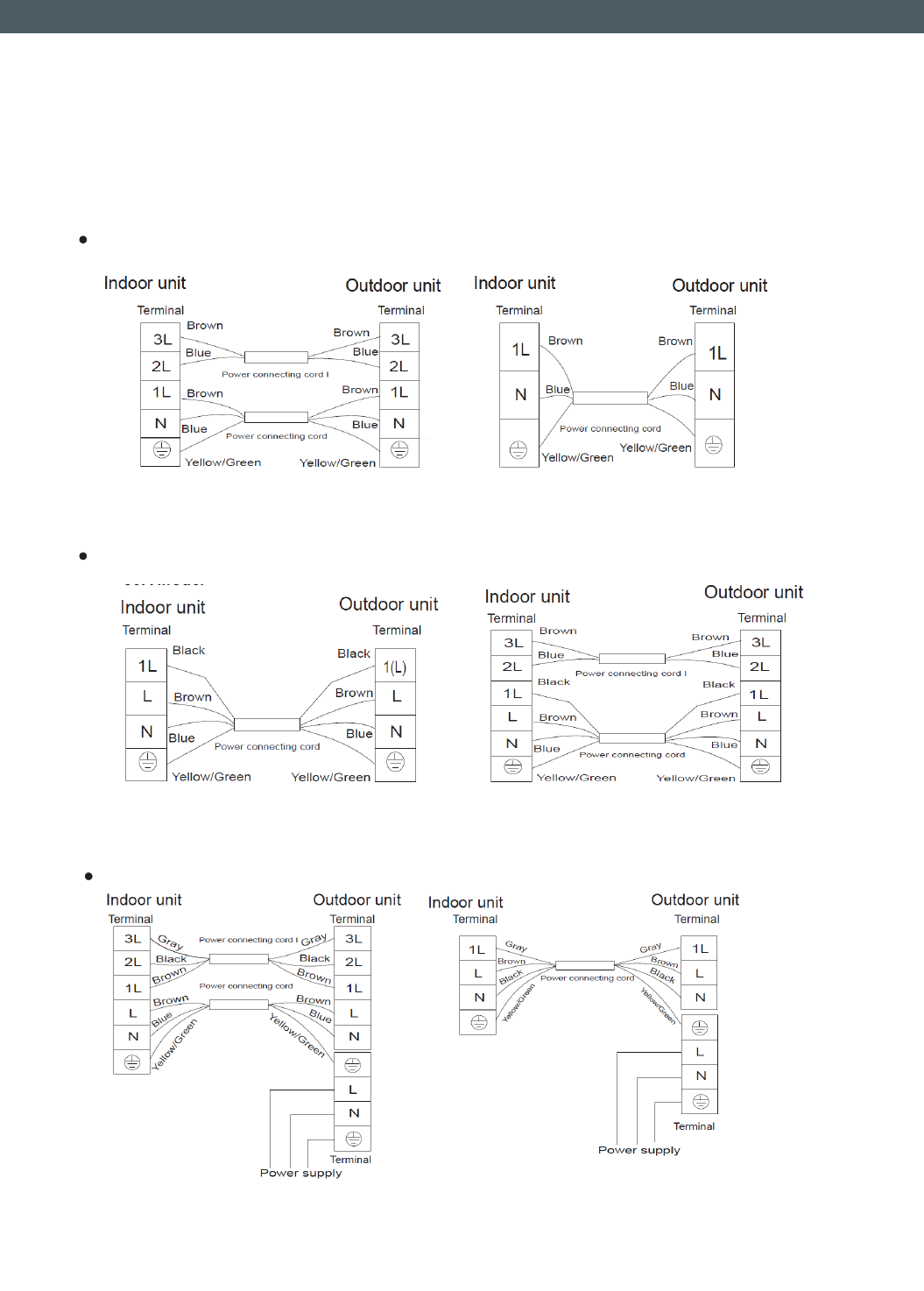

Wiring Diagram

Warning: Before obtaining access to terminals, all supply circuits must be disconnected .

Note: All the wires may be of different colors.

The indicators ‘1L 2L 3L’ may be ‘4 5 6’ or others.

And the terminal may be different from the material object.

1,5kW~7kW Model

For above models, the power supply is connected from indoor unit.

For these models, the ground wire may be connected to the electric box directly.

5,3kW~8,8kW Model

For above models, the power supply is connected from indoor unit.
For these models, the ground wire may be connected to the electric box directly.

5,3kW~8,8kW Model

For these models, the power supply is connected from outdoor unit, with a circuit breaker.
