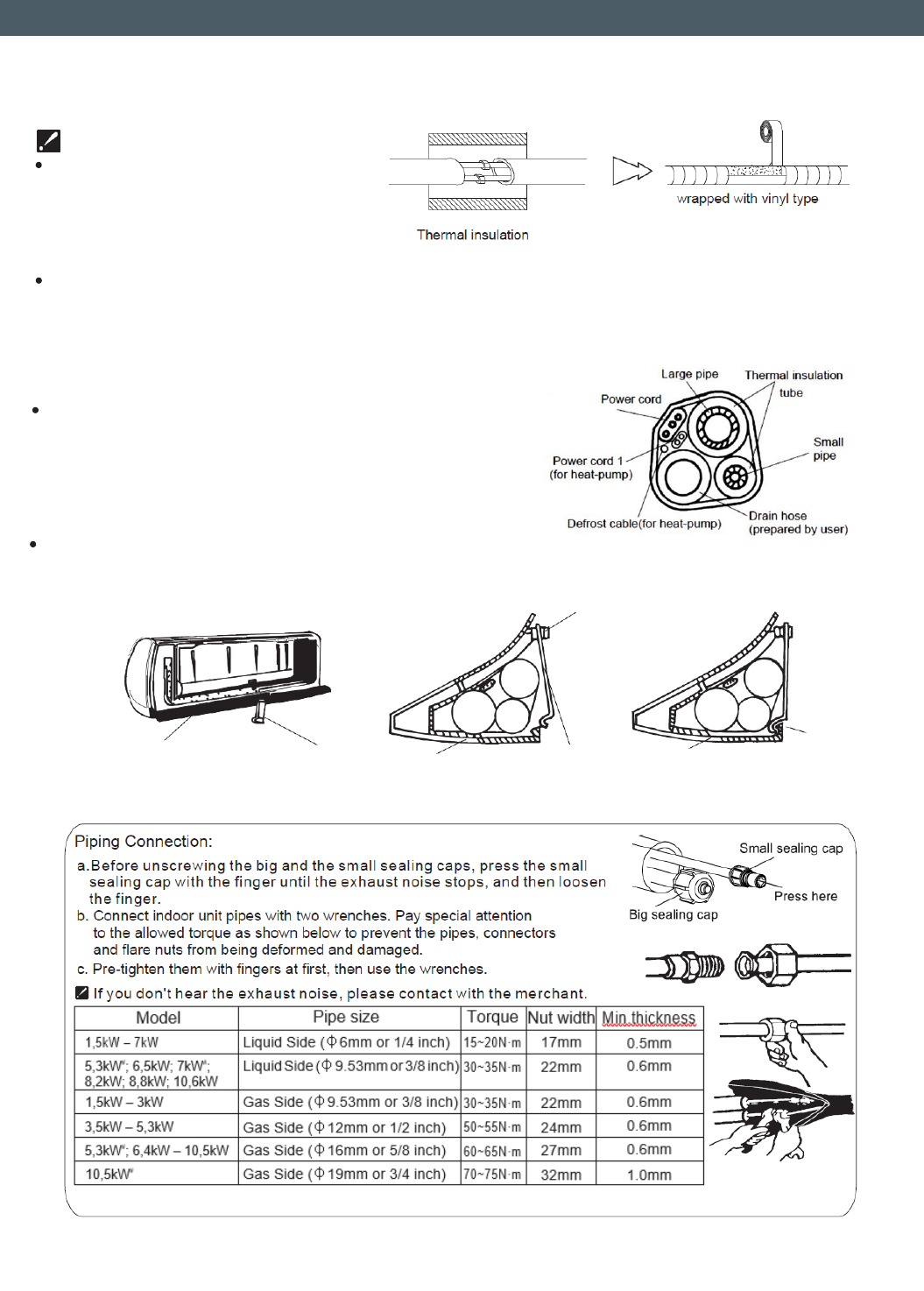

Piping Joints Thermal Insulation:

Wrap the piping joints with thermal
insulation materials and then wrap
with vinyl tape.

Piping Thermal Insulation:

a. Place the drain hose under the piping.

b. Insulation material uses polythene foam over 6mm in thickness.

Note: Drain hose is prepared by user.

Drain pipe should point downward for easy drain flow.

Do not arrange the drain pipe twisted, sticking out or wave
around, do not immerse the end of it in water.

If an extension drain hose is connected to the drain pipe, make
sure to thermal insulated when passing along the indoor unit.

When the piping is directed to the right, piping, power
cord, and drain pipe should be thermal insulated and
fixed onto the back of the unit with a piping fixer.

Base

Piping fixer

Base

drain
hose

large
pipe

small
pipe

Piping fixer

Base

drain
hose

large
pipe

small
pipe

Hook here

A. Insert the pipe fixer to the slot.

B. Press to hook the pipe fixer onto the base.

EN

Note: The unit of 5,3kW

#
