-7-

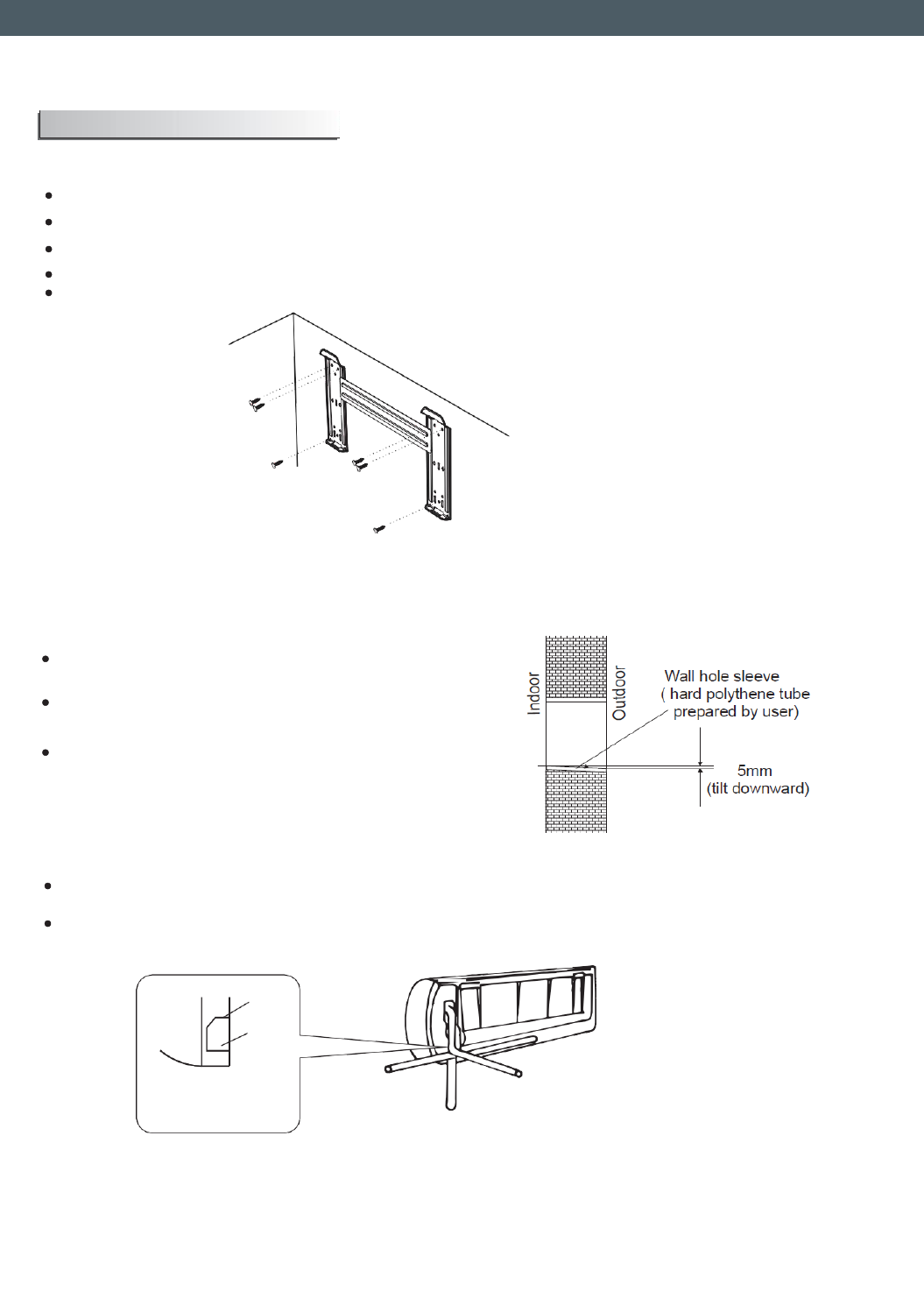

1. Installing the Mounting Plate

Decide an installing location for the mounting plate according to the indoor unit location and piping direction.

Keep the mounting plate horizontally with a horizontal ruler or dropping line.

Drill holes of 32mm in depth on the wall for fixing the plate.

Insert the plastic plugs to the hole, fix the mounting plate with tapping screws.

Inspect if the mounting plate is well fixed. Then drill a hole for piping.

Tapping screw

Mounting plate

Note: The shape of your mounting plate may be different from the one above, but the installation method is similar.

Note: As the above figure shows, the six holes matched with tapping screw on the mounting plate must be used to

fix the mounting plate, the others are prepared.

2. Drill a Hole for Piping

Decide the position of hole for piping according to the
location of mounting plate.

Drill a hole on the wall. The hole should tilt a little
downward toward outside.

Install a sleeve through the wall hole to keep the wall
tidy and clean.

3. Indoor Unit Piping Installation

Put the piping (liquid and gas pipe) and cables through the wall hole from outside or put them through
from inside after indoor piping and cables connection complete so as to connect to outdoor unit.

Decide whether to saw the unloading piece off in accordance with the piping direction (as shown below).

Piping direction

trough

Unloading

piece

1

Saw the unloading piece

off along the trough

4

3

 Note: When installing the pipe at the directions
1,2 or 4, saw the corresponding unloading piece

2

off the indoor unit base.

After connecting piping as required, install the drain hose. Then connect the power cords. After connecting,

wrap the piping, cords and drain hose together with thermal insulation materials.

Indoor unit installation
