43

•  If the earth wire is wrong connection, that may cause electric shock.

•  The cover plate must be ixed, and tighten the connection wire, if it is poor in

-

stalled, that the dust, moisture may enter in or the connection terminal will be

affected by outside force, and will cause ire or electric shock.

•  Leakage circuit-breaker and air switch of correct capacity must be installed.

Install the indoor unit

The piping can be lead out from right, right rear, left, left rear.

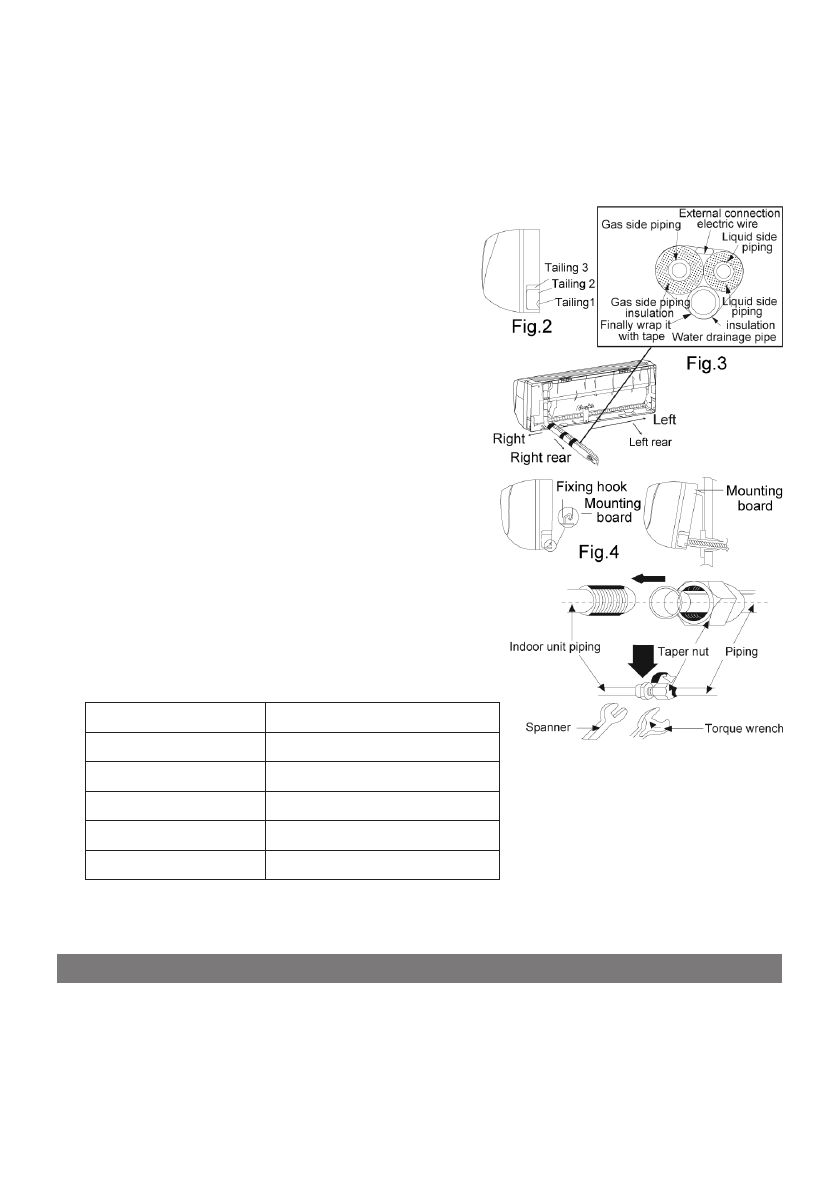

1.  When  routing  the  piping  and  wiring  from

the left or right side of indoor unit, cut off the

tailings from the chassis in necessary (show

in Fig.2)

1).  Cut  off  the  tailings  1  when  routing  the

wiring only;

2).  Cut off the tailings 1 and tailings 2 when

routing  both  the  wiring  and  piping.(or

1,2,3);

2.  Take  out  the  piping  from  body  case,  wrap

the  piping  electric  wire,  water  pipe  with

tape and put them through the piping hole

(As show in Fig. 3)

3.  Hang  the  mounting  slots  of  the  indoor  unit

on  the  upper  tabs  of  the  rear  panel  and

check if it is irm enough. (As show in Fig.4)

Install the connection pipe

1.  Align the center of the piping lare with the rel

-

evant valve.

2.  Screw in the lare nut by hand and then tighten

the  nut  with  spanner  and  torque  wrench  refer

to the following.

  Tightening torque table:

Hex nut diameter

Tightening torque (N•m)

Ø 6

15 ~ 20

Ø 9.52

31 ~ 35

Ø 12

50 ~ 55

Ø 16

60 ~ 65

Ø 19

70 ~ 75

  NOTE: Firstly connect the connection pipe to indoor unit, then to outdoor unit;

pay attention to the piping bending, do not damage the connection pipe; the

joint nut couldn’t tighten too much, other wise it may cause leakage.

Electric Wiring

1.  Disassemble handle of right side plate or front side plate of outdoor unit.

2.  Take  off  wire  clamp,  connect  and  ix  power  connect  cord  to  terminal  of  line

bank.

  Wiring should it that of indoor unit.

3.  Fix the power connection cable with wire clamp, for cooling and heating unit,

INSTALL OUTDOOR UNIT
