18

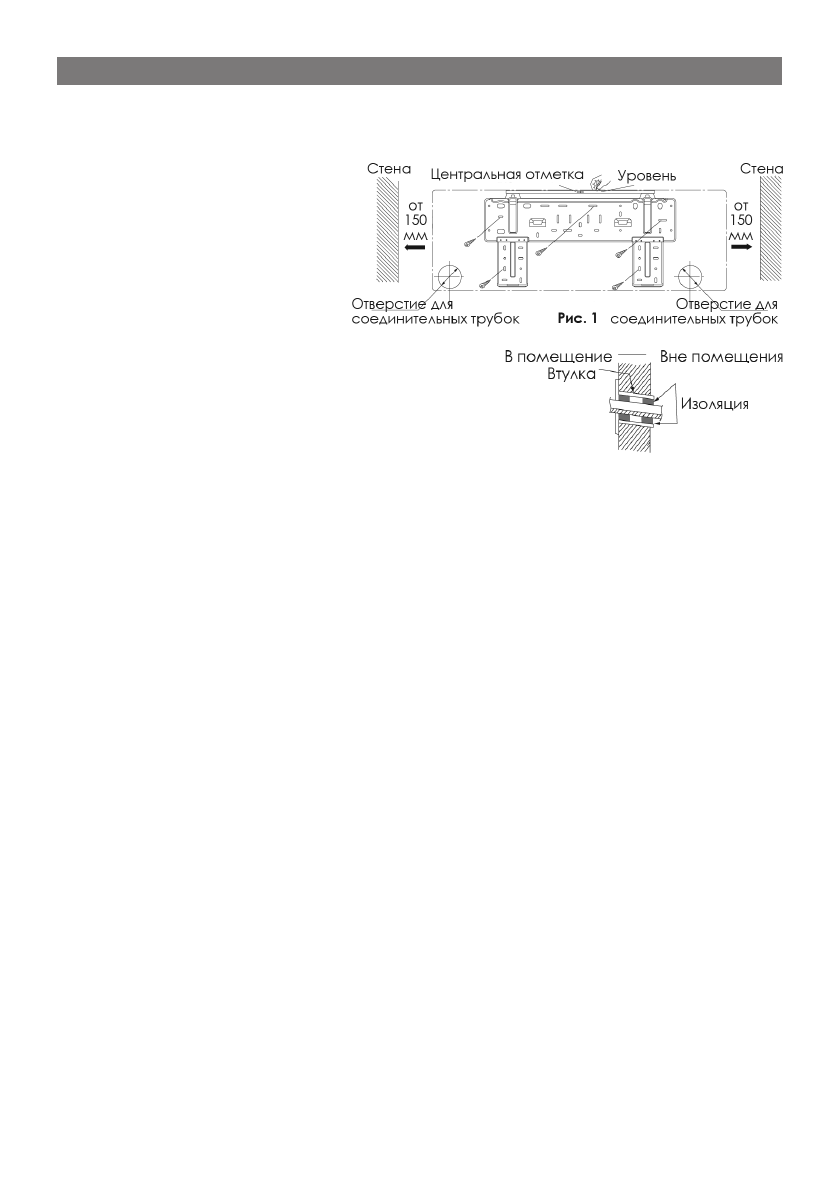

Установка тыльной панели

1.  Устанавливайте тыльную панель только горизонтально, т.к. сливное соеди

-

нение находится слева - эта сторона должна быть незначительно ниже.

2.  Убедитесь,  что  все  требо

-

вания к установке выполне

-

ны и закрепите тыльную па

-

нель.

3.  Убедитесь,  что  тыльная  па

-

нель  закреплена  достаточ

-

но  надёжно,  чтобы  выдер

-

жать вес в 60 кг.

Отверстие для соединительных трубок

1.  Отверстие должно иметь небольшой уклон

наружу.

2.  Вставьте  втулку  в  отверстие,  чтобы  предо

-

хранить соединительные трубки от повреж

-

дений.

Трубка для отвода воды

1.  Отводящая трубка должна прокладываться вниз по уклону.

2.  Не допускайте чрезмерных перегибов трубки. Свободный конец трубки не

должен погружаться в воду.

3.  Оберните отводящую трубку изолирующим материалом.

Подключение электропроводки

1.  Откройте переднюю панель внутреннего блока.

2.  Отвинтите крепёжные винты и снимите крышку отсека с клеммами.

3.  Проложите  провода  за  тыльной  стороной  внутреннего  блока  и  проденьте

их в отверстие для соединительных трубок.

4.  Подключите  провода  в  соответствии  с  диаграммой,  нанесённой  на  вну

-

тренний блок.

5.  Проложите провода в специальном желобке. Зафиксируйте провода. За

-

кройте крышку и завинтите крепёжные винты.

6.  Закройте переднюю панель.

7.  Закрепите  сигнальный  кабель,  соединяющий  внешний  и  внутренний  бло

-

ки, с помощью специального зажима.

Внимание: Подключение внешнего и внутреннего блоков должно производить

-

ся квалифицированным специалистом.

Замечания:

•  Будьте внимательны при подключении проводов, неправильное подключе

-

ние может привести к поломке прибора.

•  Потяните за провода после того, как закрепили их, чтобы проверить надёж

-

ность крепления.

•  Прибор должен быть обязательно заземлён.

•  Крышка отсека с клеммами должна быть плотно закрыта.

Установка внутреннего блока

Соединительные шланги и провода можно прокладывать как с левой, так и с

правой стороны внутреннего блока.

1.  Во время прокладывания проводов, Вы можете убрать одну из заглушек на

боковых сторонах внутреннего блока (Рис. 2):

УСТАНОВКА ВНУТРЕННЕГО БЛОКА
