19

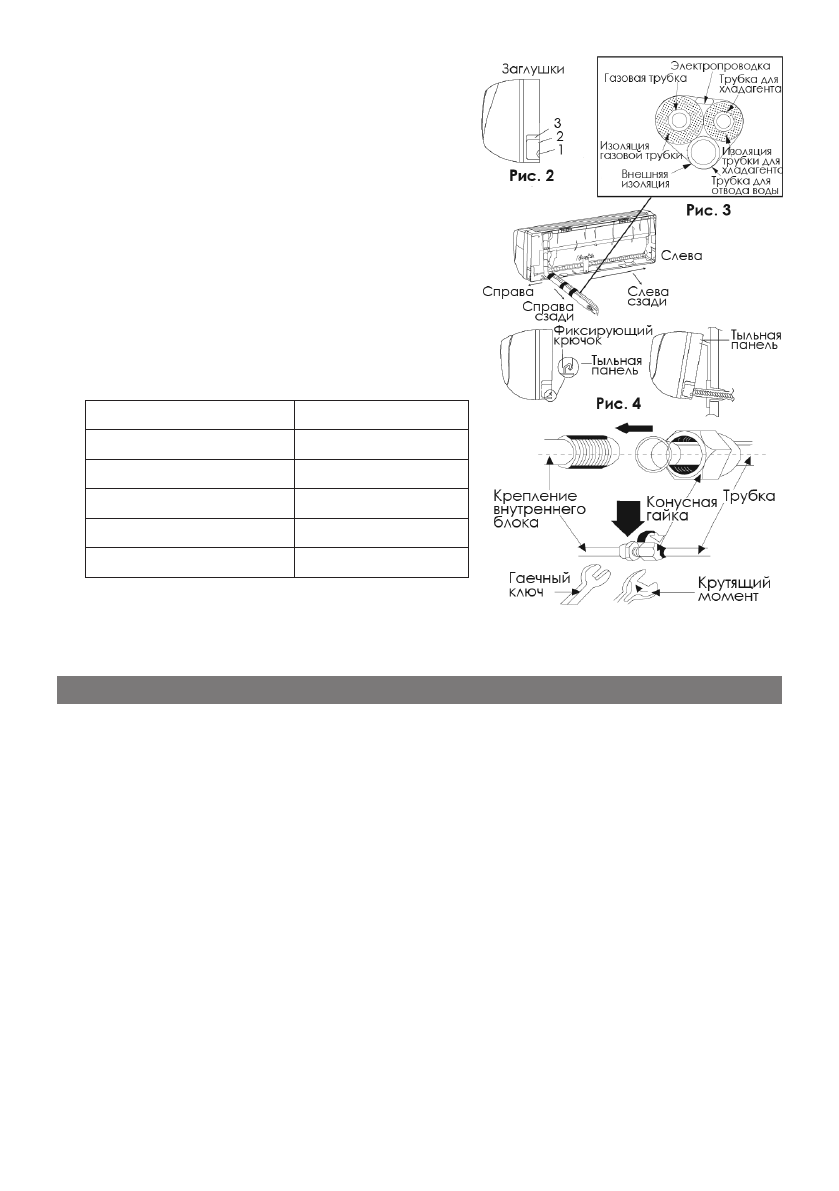

1).  Удалите заглушку 1, если прокладыва

-

ете только электропроводку;

2).  Удалите  заглушки  1  и  2  или  1,  2  и  3,

если  прокладываете  электропровод

-

ку и соединительные трубки.

2.  Объедините  электропроводку  и  соеди

-

нительные  трубки  с  помощью  изолирую

-

щей ленты (Рис. 3).

3.  Навесьте внутренний блок на тыльную па

-

нель, прикреплённую к стене (Рис. 4).

Подключение трубок

1.  Совместите  центр  трубки  с  соответству

-

ющим краном.

2.  Закрутите  гайку  сначала  руками,  а  по

-

том с помощью ключа.

  Сила вращающего момента:

Диаметр гайки (мм)

Усилие (Н-м)

Ø 6

15 ~ 20

Ø 9,2

31 ~ 35

Ø 12

50 ~ 55

Ø 16

60 ~ 65

Ø 19

70 ~ 75

Замечания:

•  Сначала подключите трубки к внутреннему блоку, а потом к внешнему.

•  Не  прилагайте  чрезмерных  усилий  при  закручивании  соединительных

гаек.

Подключение проводов

1.  Снимите правую ручку или фронтальную панель внешнего блока.

2.  Снимите зажим для проводов и подключите провод электропитания и сиг

-

нальный провод к соответствующим клеммам.

3.  Зафиксируйте провода с помощью зажима.

4.  Проверьте надёжность крепления проводов.

5.  Установите ручку или фронтальную панель на место.

Замечания:

•  Неверное подключение проводов может привести к поломке прибора.

•  Между зажимом и клеммами должно оставаться немного свободного ме

-

ста.

Прокачка воздуха и проверка на протекание

1.  Подключите  соединительный  шланг  к  клапану  низкого  давления.  Клапаны

высокого и низкого давления должны быть закрыты.

2.  Подключите соединительный шланг к вакуумной помпе.

3.  Полностью откройте клапан низкого давления.

4.  Включите вакуумную помпу. В начале всасывания слегка ослабьте крепле

-

ние соединительного шланга на клапане низкого давления, чтобы убедить

-

ся, что помпа всасывает воздух. Если звук, сопровождающий работу пом

-

УСТАНОВКА ВНЕШНЕГО БЛОКА
