DC Inverter Duct Type Unit

42

(5)

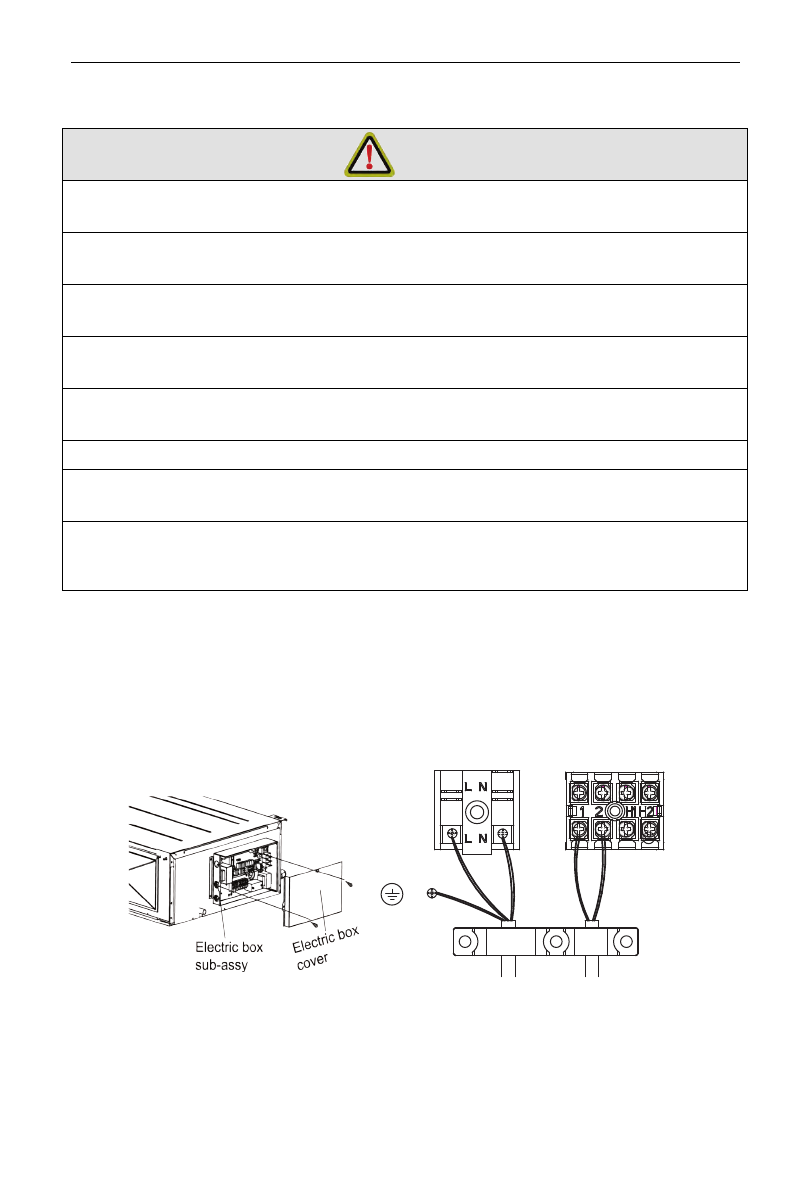

Electrical wiring of indoor unit and outdoor unit.

Warning

(1) High  and  low  voltage  wires  should  be  led  through  different  rubber  rings  of  the

electric box cover.

(2) Do not bundle up the connection wire and communication wire of wired control

or lay them side by side, otherwise errors will occur.

(3) High  and  low  voltage  wires  should  be  secured  separately.  Secure  the  former

ones with big clamps and the latter ones with small clamps.

(4) Use  screws  to  tighten up  the connection  wires  and  power  cords  of  indoor  and

outdoor units on the terminal board. Wrong connection may lead to fire hazard.

(5) If  the  connection  wires  of  indoor  unit  (outdoor  unit)  and  power  cords  are  not

correctly connected, the air conditioner may get damaged.

(6) Ground the indoor and outdoor units through connecting the ground wire.

(7) The  units  should  comply  with  applicable  local  and  national  rules  and

regulations on power consumption.

(8) When connecting the power cord, make sure the phase sequence of the power

supply  matches  with  the  corresponding  terminals,  otherwise  the  compressor
will get reversed and operate abnormally.

1)

Indoor side

Take off the electric box cover from the sub-assembly of electric box.

Then  connect the  wires.  Connect the  connection  wires  of  indoor unit

according to the corresponding marks. (Expect for C

H-IDH

160N

K

,

C

H-IDH

160PN

K

).
