DC Inverter Duct Type Unit

25

that  air  will  not  come  into  the  connection  pipe  when  removing  the  hose.

Note  that  the  gas  and  liquid  valve  can  be  opened  fully  only  after  the

manifold valve assembly is removed.

(8)

Place  back  the  caps  of  the  liquid  valve,  gas  valve  and  also  the  service

port.

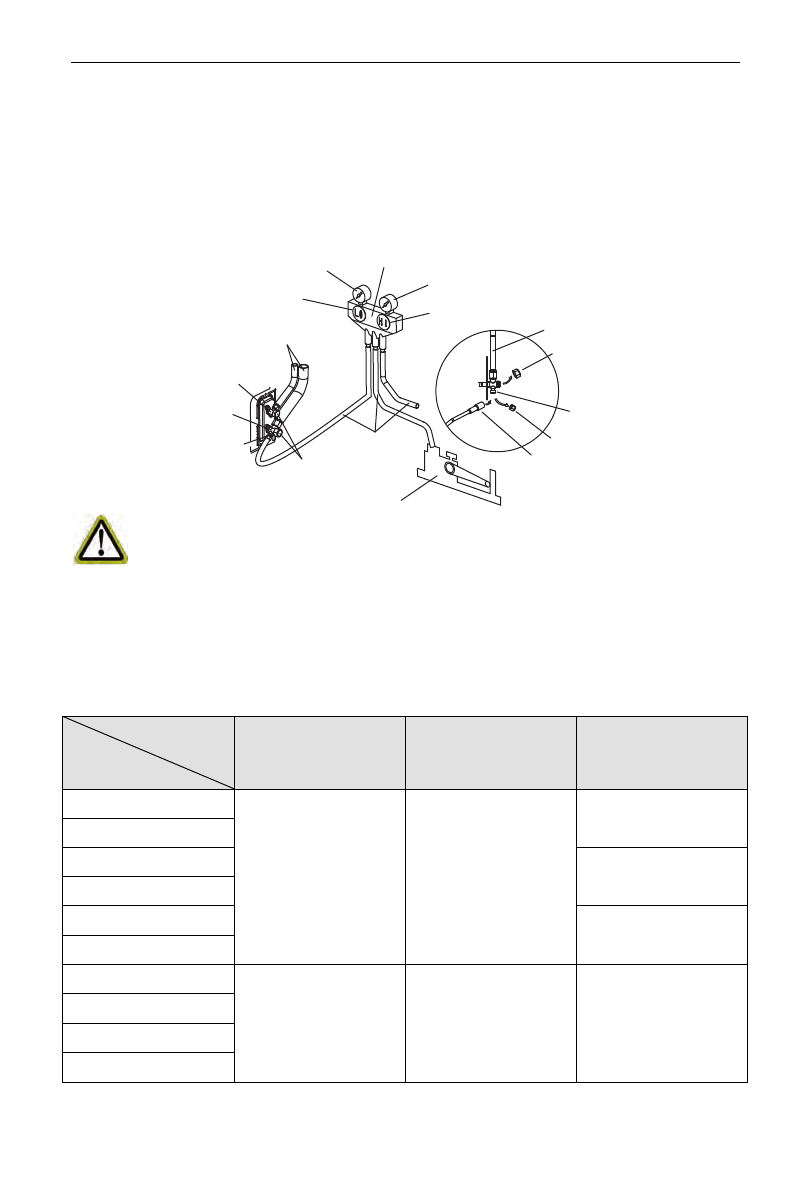

Pressure gauge (Low-pressure)

Switch (Low-pressure)

Connection pipe (to indoor unit)

Liquid valve

Gas valve

Service port

gauge manifold

Pressure gauge (Hi-pressure)

Switch (Hi-pressure)

Connection pipe

Cap

Service pipe

Hose

Cap

Hose with the valve pin

Cap

Vacuum pump

Notice:

For large-size units, there are maintenance ports for liquid valve and

gas  valve.  During  evacuation, you  may  connect  the two  hoses  of  the  branch  valve

assembly to the maintenance ports to speed up the evacuation.

3.2.5 Refrigerant Adding

See the following table for the amount of additional refrigerant.

Item

Model

Standard Pipe

Length

Unnecessary

Charge Pipe Length

Additional

Refrigerant Amount

for Extra Pipe

CH-I

U0

35N

K

5.0m

≤7.0m

22g/m

CH-I

U0

50N

K

30g/m

7.5m

≤9.5m

50g/m

CH-I

U0

71N

K

CH-I

U

100N

K

CH-I

U

125

NK

35g/m

CH-I

U

125N

M

CH-I

U

140N

K

CH-I

U

140N

M

CH-I

U

160N

K

CH-I

U

160N

M
