Кондиционер. Руководство по эксплуатации

82

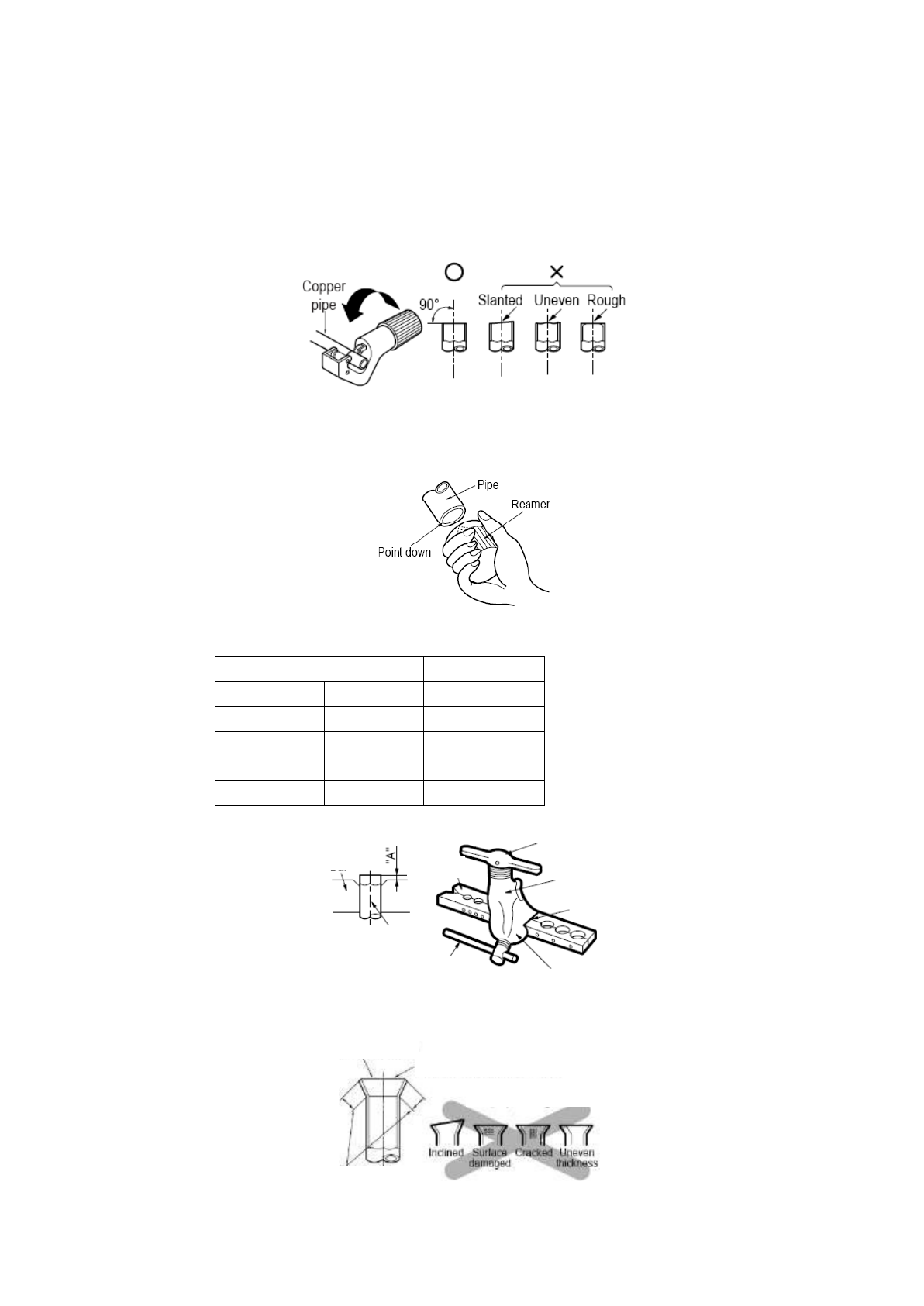

Приложение 3 Развальцовка труб

Основная причина утечки газа связана с дефектами в развальцовке труб. Выполните правильную развальцовку в следующей

процедуре.

A.

Отрежьте трубы и кабель.

1)

Используйте комплект трубопроводов или трубы, приобретенные на месте.

2)

Измерьте расстояние между внутренним и наружным блоком.

3)

Отрежьте трубы немного длиннее измеренного расстояния.

4)

Отрежьте кабель на 1,5 м длиннее длины трубы.

B.

Удалите заусенцы

1) Полностью удалите все заусенцы с поперечного сечения трубы.
2) Направьте конец медной трубки/трубы вниз, когда будете удалять заусенцы, чтобы избежать попадания заусенцев в трубку.

C.

Развальцовка

•

Выполните развальцовку с помощью развальцовочного инструмента, как показано ниже.

Внешний диаметр

A

мм

дюйм

мм

ø6.35

1/4

1.0~1.3

ø9.52

3/8

0.8~1.0

ø12.7

1/2

0.5~0.8

ø15.88

5/8

0.5~0.8

Крепко удерживайте медную трубу в матрице размером, указанным в таблице выше.

D.

Проверка

1) Сравните проделанную работу с рисунком ниже.
2) Если обнаружено, что развальцовка выполнена с повреждением, отрежьте поврежденный участок и повторите развальцовку.

Ручка

 Конус

 Хомут

Медная труба

Зажимная

ручка

Красная стрелка

 Планка

Планка

Неправильная развальцовка

Гладкий со всех сторон

Внутри: блестящий,  без царапин

Одинаковая длина по всему периметру
