Кондиционер. Руководство по эксплуатации

67

8

26

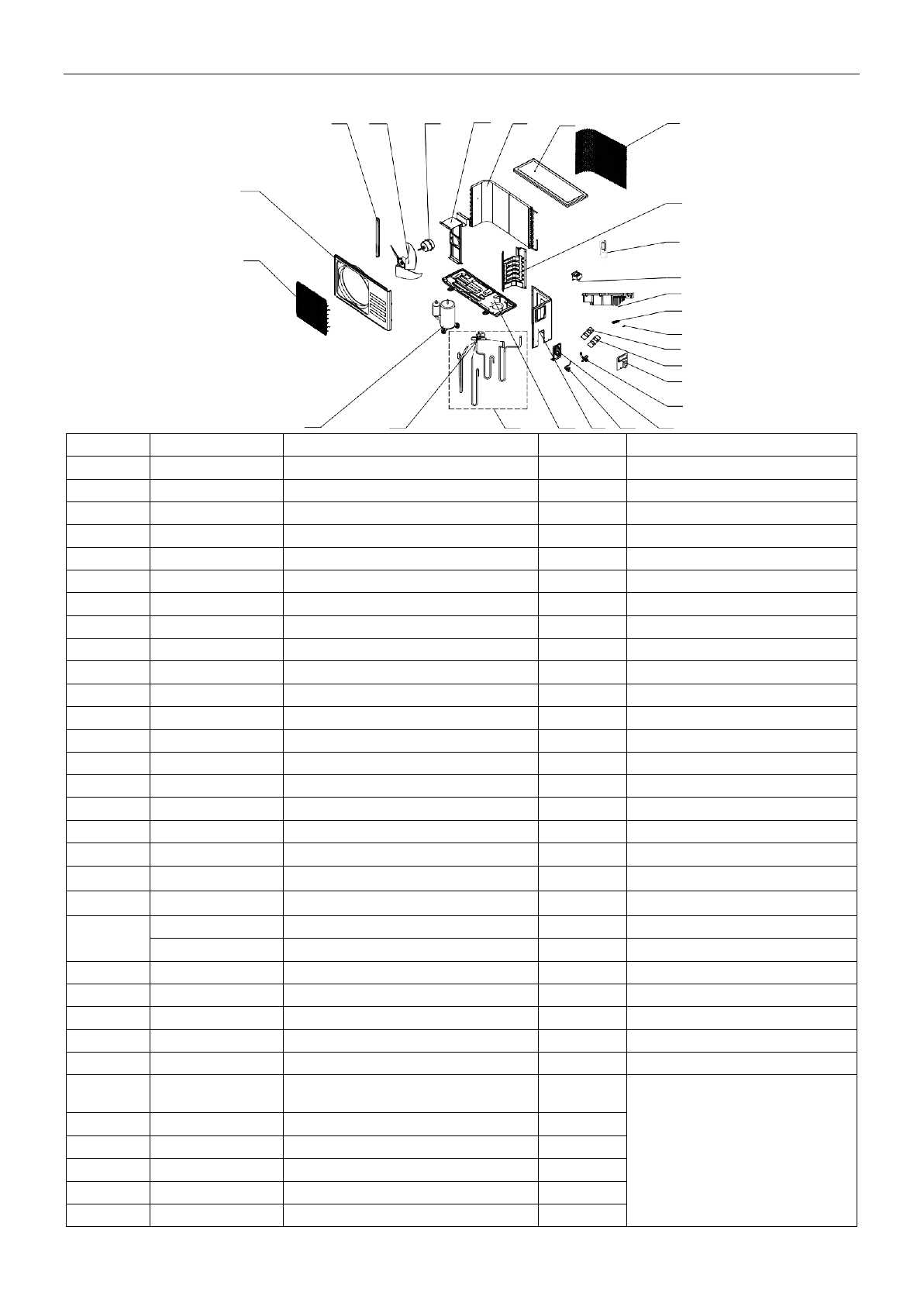

Внешний блок

-

AW 33 HP

7

6

5

4

3

2

1

25

9

24

23

22

21

20

19

18

17

10

11

12

13

14

15

16

№.

№ детали

Наименование

Кол

-

во

Примечание

1

42011-

000127

Решетка

1

2

41207

-

000029

Верхняя крышка

1

3

92011

-

000657

Конденсатор

1

4

41203

-000054

Держатель наружного двигателя

1

5

22001-

000049

Наружный двигатель

1

6

42004-

000107

Пропеллерный вентилятор

1

7

41205-000121

Левая пластина

1

8

41206

-000054

Передняя пластина

1

9

42011-000100

Защита вентилятора

1

10

92014

-000542

Компрессор и аксессуары

1

11

92008

-

000209

4-

ходовой клапан

1

12

92007

-

000950

4-

ходовой клапан в сборе

1

13

41202-

000177

Основание

1

14

41205-

000079

Правая пластина

1

15

92008

-000051

Двухходовой клапан

1

16

41204-000018

Держатель клапана

1

17

92008

-

000146

3

-

ходовой клапан

1

18

41201-

000029

Крышка электр. коробки

1

19

92004

-

000071

Быстроразъемный соединитель высокого давления

1

20

92004

-

000070

Быстроразъемный соединитель низкого давления

1

21

42001-

000035

Кабельный зажим

1

42001-

000038

Кабельный зажим

1

22

11304

-100004

Терминал

1

23

31201

-

001235

Наружная печатная плата в сборке

1

24

22011-000002

Индуктор

1

25

92007

-

005259

Капилляры в сборке

1

26

41208-000141

Перегородка

1

27

10104-

100030

Датчик температуры трубы и датчик  температуры
наружного воздуха

1

Не отображены на рисунке

28

10104-

100036

Темп. датчик

1

29

A2005-

000530

Датчик температуры нагнетания

1

30

A1201-

007817

Коробка

1

31

A1202-

000039

Пена основания

1

32

41213

-

000030

Пена покрытия

1
