Кондиционер. Руководство по эксплуатации

39

•

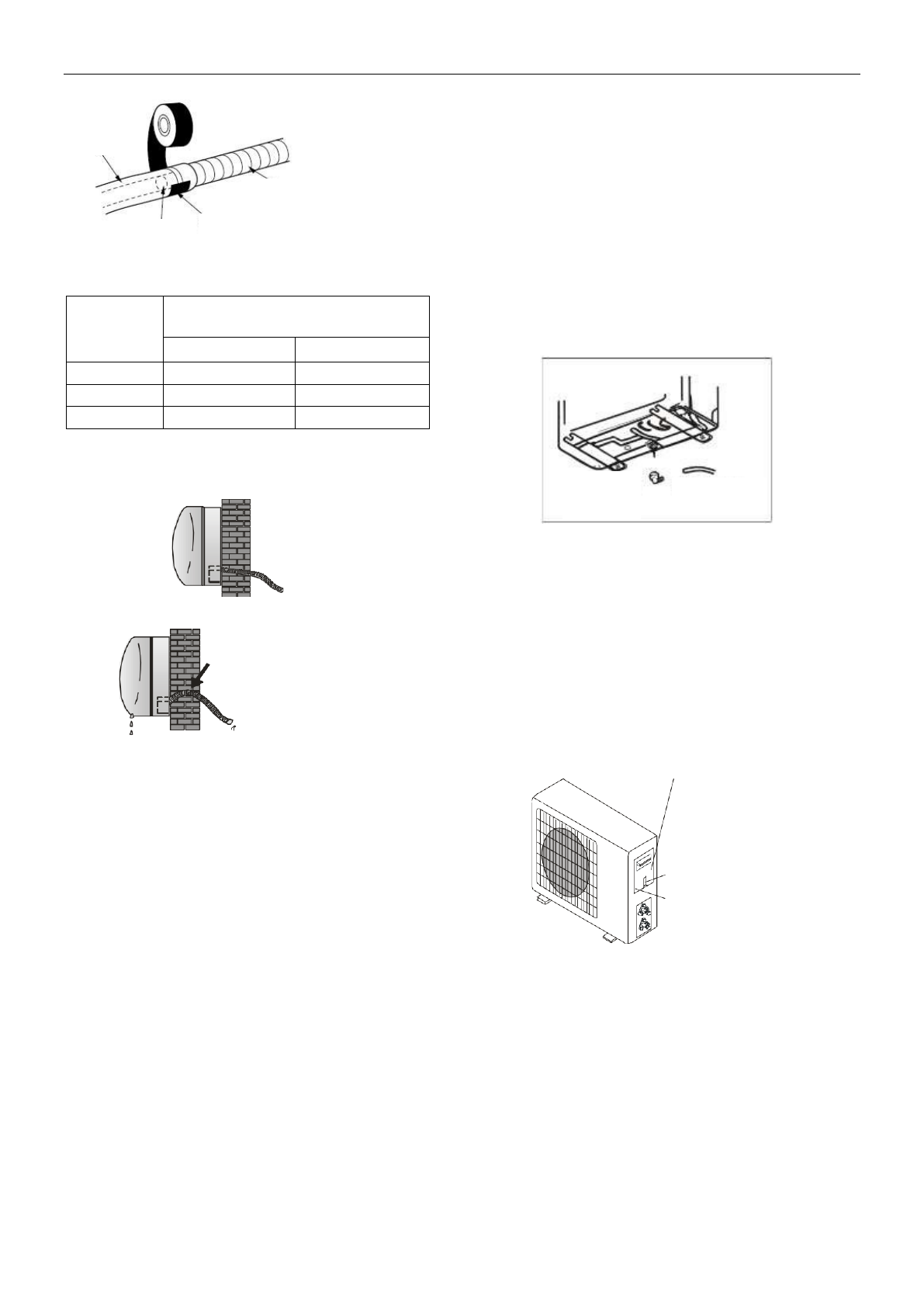

Вставьте трубное соединение в соответствующий паз.

Производи

-

тельность
(БТЕ/)

Размер трубы
(крутящий момент)

Газ

Жидкость

7/9/12K

3/8" (4.2кг.м)

1/4" (1.8 кг.м)

18K

1/2" (5.5 кг.м)

1/4" (1.8 кг.м)

24K

5/8" (6.6 кг.м)

3/8" (4.2 кг.м)

•

Нажмите, чтобы соединить трубное соединение с

основанием.

ДА

НЕТ

2.4

  Установка внешнего блока

●

Наружный блок должен быть установлен на прочной стене

и надежно закреплен.
● Перед подсоединением труб и соединительных кабелей

необходимо выполнить следующую процедуру: решить, какое

место на стене является наилучшим, и оставить достаточно

места, чтобы можно было легко проводить техническое

обслуживание.
● Закрепите опору на стене с помощью дюбелей, которые

особенно подходят для данного типа стены.
● Используйте большее количество винтовых анкеров, чем

обычно требуется для веса, который они должны

выдерживать, чтобы избежать вибрации во время работы и

чтобы прибор оставался закрепленными в одном и том же

положении в течение многих лет без ослабления винтов.
● Установка прибора должна производиться в соответствии с

национальными нормами.

Слив конденсата наружного блока (только для
моделей с тепловым насосом)

Сконденсированные воду и лед, образовавшиеся во внешнем

блоке во время работы в режиме обогрева, можно слить через

сливную трубу.
1) Закрепите дренажный порт в 25

-

мм отверстии,

расположенном в части прибора, как показано на рисунке.
2) Подсоедините сливное отверстие и сливную трубу.
Обратите внимание, чтобы вода сливалась в подходящем

месте.

Электронные соединения

1. Снимите крышку.
2. Подсоедините провода кабеля к клеммной колодке, используя ту

же нумерацию, что и во внутреннем блоке.
3. Электрические соединения см. на схеме на задней стороне

крышки.
4. Закрепите кабели кабельным хомутом.
5. Необходимо обеспечить эффективное заземление.
6. Замените крышки.

Wiring diagram on the back of the cover

Screw

Снимите верхнюю крышку

Внешний блок

Подсоединение трубы

Прикрутите  накидные  гайки  к  муфте  наружного  блока,
используя те же процедуры затяжки, что и для внутреннего
блока.

Примечание:  Если  момент  затяжки  недостаточен,
возможно,  будет  некоторая  утечка.  При  чрезмерном
моменте затяжки также будет небольшая утечка, поскольку
фланец может быть поврежден.

Сливной

шланг

Сливной шланг внутреннего блока

Виниловая

лента (узкая)

Клей

Сливной

порт

Сливная труба

Винт
