Кондиционер. Руководство по эксплуатации
74
电控盒
压管板
卡扣固定

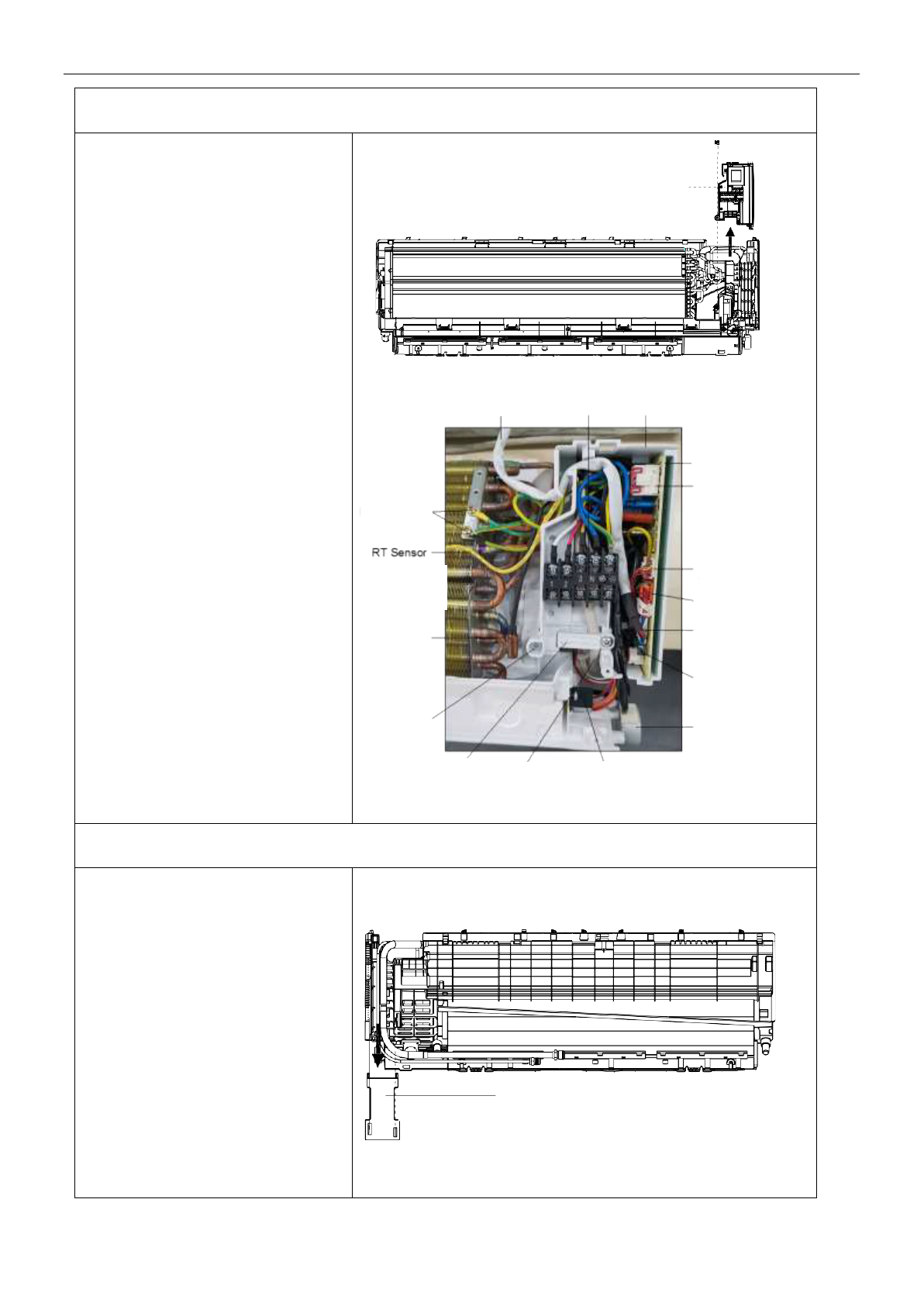

7. Демонтаж
электронного
блока
управления
A
. Снимите
RT
и
IPT
с испарителя.
B
.Отвинтите на испарителе все
провода заземления.
C
. Отсоедините все разъемы от
печатной платы.
D
. Отвинтите один винт блока
управления с БАЗОВОЙ РАМОЙ
прибора и выньте блок управления.
Примечание:
Правое изображение является
справочным, для разных
моделей
подключение
проводки
может
немного отличаться.
Электронный блок управления
8. Демонтаж крышки труб
Отсоедините нижний край КРЫШКИ
ТРУБЫ от ОСНОВАНИЯ и снимите
КРЫШКУ с прибора.
Крышка труб
Верхняя
защелка
Кабель дисплея
Терминал
Электр. коробка
Винты
заземлпен
Винт
Сенсор
IPT
Сенсор
RT
Кабельный
зажим
Кабель
питания
Анионный
генератор
Лопастной
двигатель
Экстренная
кнопка
Основная плата
Клемма
электродвигателя
Клемма
лопастного
двигателя
Клемма верт.
лопастного
двигателя
Клемма дисплея
платы
