Кондиционер. Руководство по эксплуатации

78



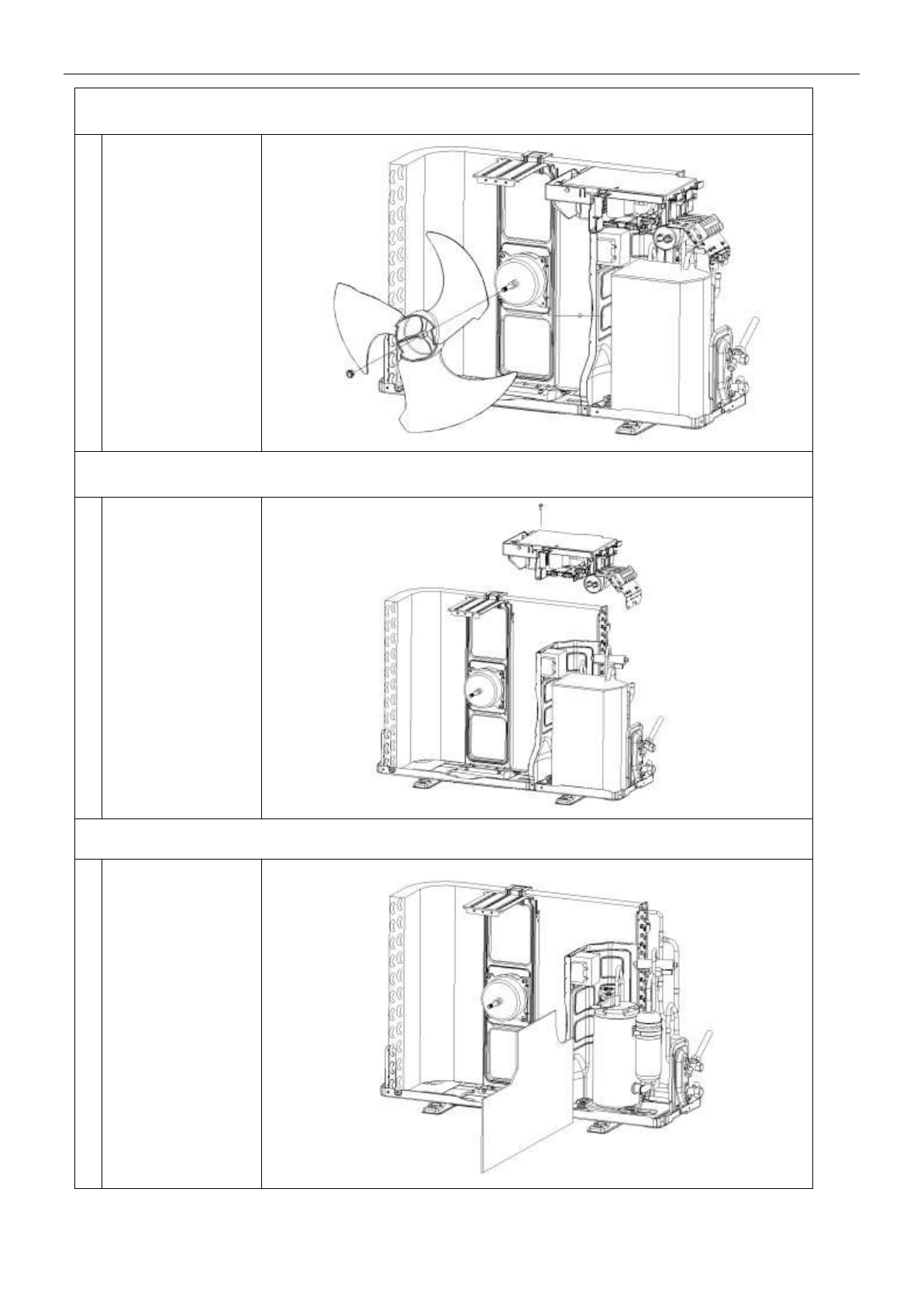

Шаг 4

：

Демонтаж лопастного вентилятора

A



Отвинтите гайку

лопасти

вентилятора и

снимите лопасть.

Шаг 5

：

Демонтаж электрического блока

Открутите винт

между

электрическим

блоком и опорой

двигателя,

ослабьте зажим

проводки, после

чего Вы сможете

вынуть блок

управления.

Шаг

6

：

Извлечение хлопка

A

  Чтобы вытащить

хлопок,

действуйте, как

показано на

картинке.
