Кондиционер. Руководство по эксплуатации

73



固



定
螺
钉



插扣



打开螺钉盖



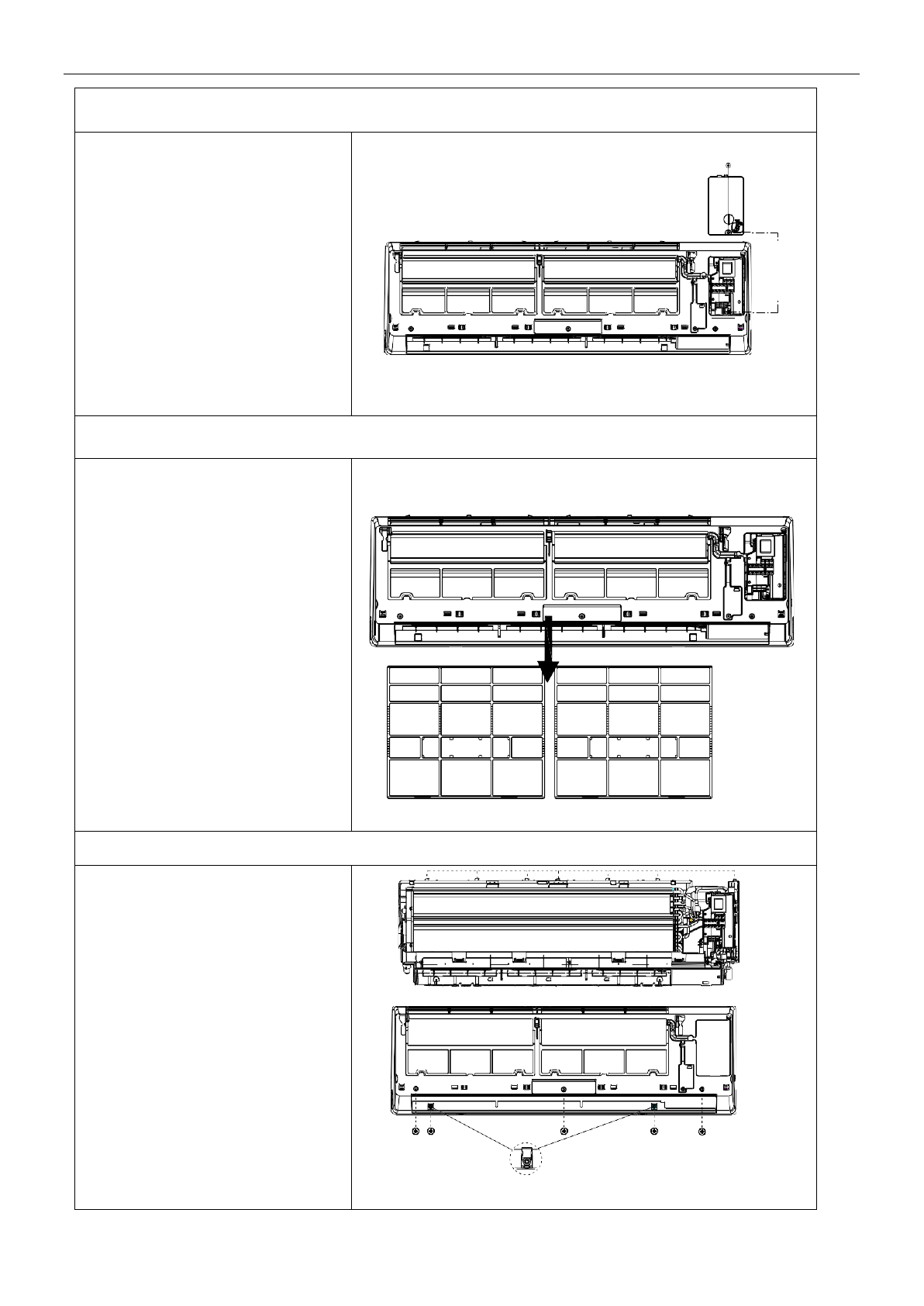

4. Снимите крышку электронного блока управления



Открутите один винт на крышке блока

и снимите крышку.



Винты



5. Демонтаж фильтра

Слегка приподнимите фильтр, чтобы

его можно было вынуть из блока.



6. Разборка средней рамы.



А. Откройте заглушку винта и

снимите винт крестовой отверткой.



B. Снимите среднюю раму,

ослабив зажимы, как показано на

рисунке и выньте раму.
