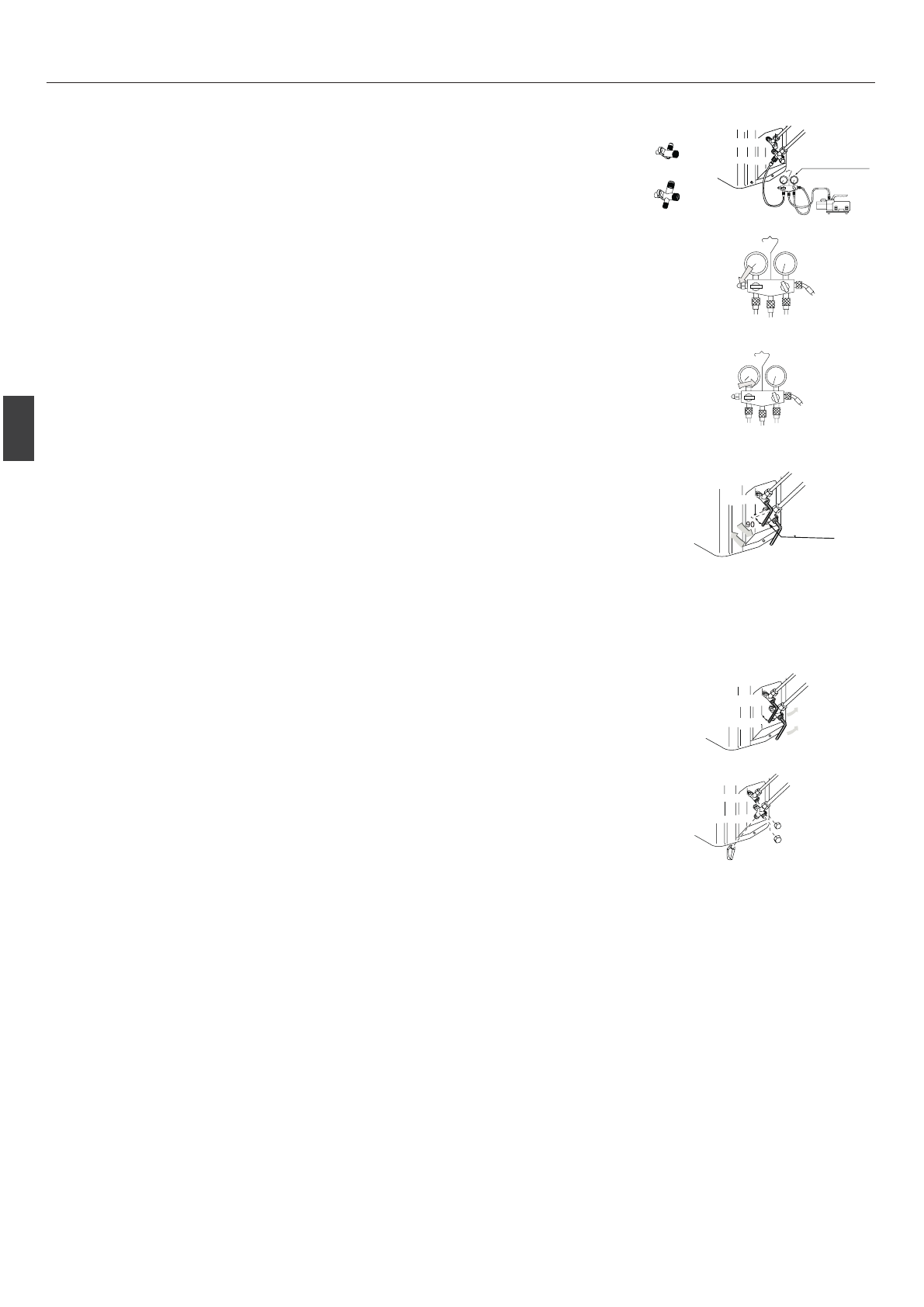

Вакуумирование

Вакуумирование выполняется с помощью вакуумного насоса.

1. Снимите колпачки с сервисного порта 3-ходового (газового) стопорного вентиля, а

также со штоков 3-ходового (газового) и 2-ходового (жидкостного) стопорных

вентилей. Подсоедините заправочный шланг, отходящий от манометрического

коллектора (Lo - вентиль низкого давления), к сервисному порту газового стопорно-

го вентиля. Подсоедините центральный шланг, отходящий от манометрического

коллектора, к вакуумному насосу.

2. Откройте полностью вентиль низкого давления (Lo) манометрического коллектора.

Включите вакуумный насос. Если стрелка мановакууметра показывает, что система

достигает состояния вакуума моментально, проверьте шаг 1 снова.

3. Выполняйте вакуумирование в течение 15 минут. Проверьте показания по манова-

куумметру, давление разрежения в контуре должно достичь величины –0,1 МПа

(–760 мм ртут. ст.). После завершения вакуумирования закройте вентиль низкого

давления (Lo) манометрического коллектора и выключите вакуумный насос. По

прошествии 1-2 минут проверьте по мановакуумметру, не повышается ли давление.

Если давление повысилось, это свидетельствует о наличии в контуре влаги или

негерметичных соединений. Проверьте плотность всех соединений и перезатяните

их заново. После этого опять повторите вышеуказанные действия (п.3).

4. Для подачи хладагента в контур откройте 2-ходовой жидкостной стопорный

вентиль, повернув шток вентиля на 90

о

 против часовой стрелки. Через 6 сек.

закройте вентиль и проведите проверку контура на утечки.

5. Проверьте на утечки плотность всех соединений. При обнаружении утечки переза-

тяните соединение заново. После этого, если утечка устранена, переходите к

действиям п. 6. Если утечка не устранена, эвакуируйте хладагент из контура через

сервисный порт. Повторно выполните вальцованные соединения межблочных

линий, вакуумирование и проверку контура на утечки газа, а затем заправьте

систему требуемым количеством хладагента.

6. Отсоедините заправочный шланг от сервисного порта газового стопорного вентиля,

а затем полностью до упора откройте газовый и жидкостной стопорные вентили (не

поворачивайте шток вентиля уже после того, как он достиг упора).

7. Для предотвращения утечек затяните колпачки сервисного порта и штоков

жидкостного и газового стопорного вентилей, контролируя прилагаемое усилие

затяжки. Затяжку рекомендуется производить чуть дольше, чем потребуется резкое

увеличение усилия затяжки (крутящего момента).

ВНИМАНИЕ!

В случае утечек полностью эвакуируйте хладагент из контура. Вакуумируйте систему, а затем заправьте требуемым количе-

ством жидкого хладагента в соответствии с данными, указанными на паспортной табличке блока.
