Согласно разметке выполните в стене отверстие диаметром 60мм с

небольшим уклоном вниз по направлению к наружной поверхности стены.
Установите заглушку отверстия, после чего загерметизируйте ее шпатлев-

кой.

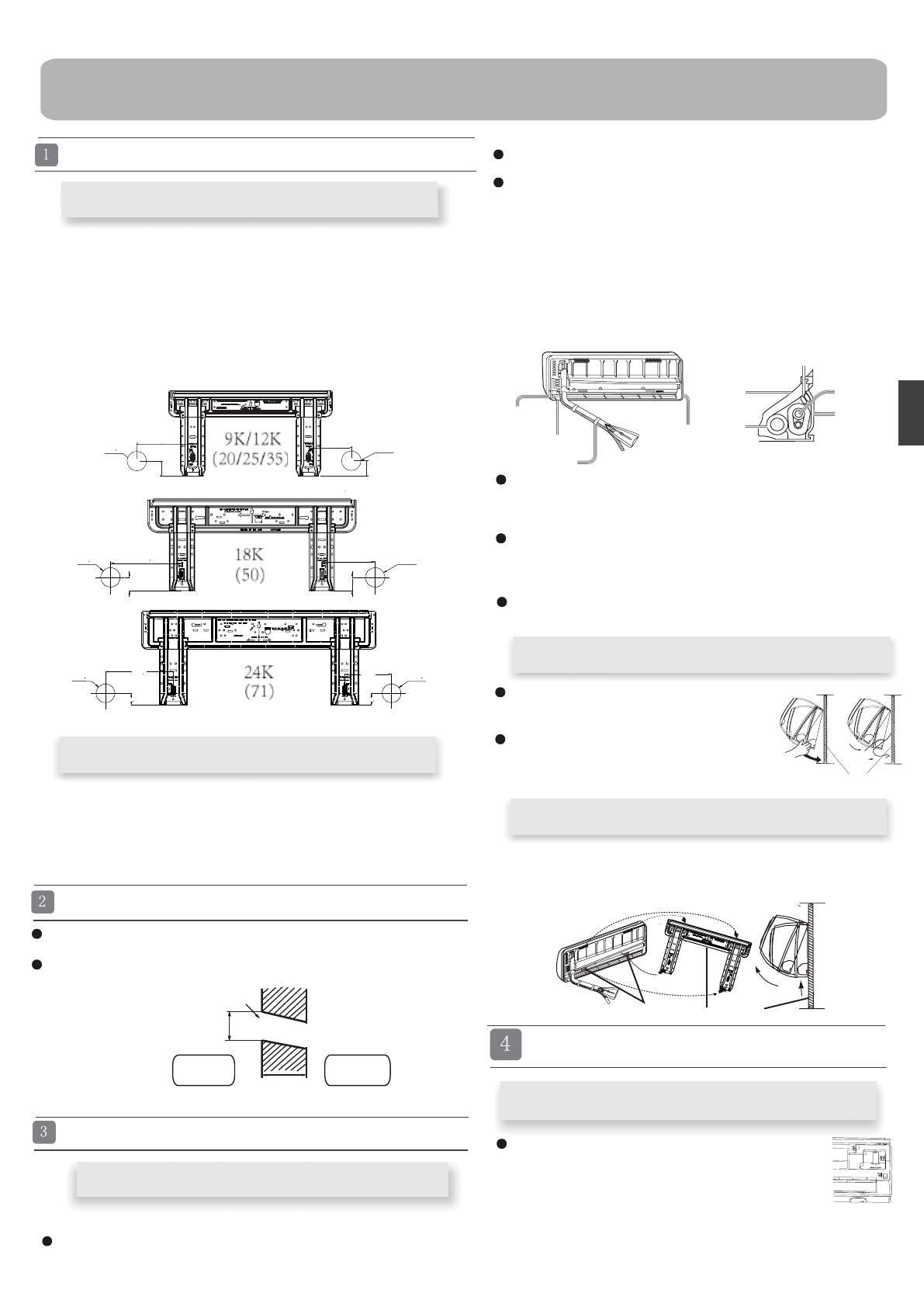

Монтаж внутреннего блока

Крепеж монтажного шаблона на балочной

перемычке или стойке

Установка монтажного шаблона и расположение отверстий

Заглушка для

подвода труб справа

Стянуть клейкой лентой

[Другие направления подвода труб ]

Выполнение сквозного отверстия в стене

Прокладка коммуникационных линий

Монтаж внутреннего блока

[ Подвод труб сзади ]

[ Подвод труб слева или сзади с левой стороны]

Монтажный шаблон

Скобы

Теплоизоляция

Дренажный

шланг

Трубы

хладагента
Трубная

опорная

панель

Межблочный кабель

Внутри

помещения

Снаружи

Ø60

мм

Отверстие в стене

Толщина стены

Стенное отверстие в разрезе

Стандартная установка монтажного шаблона на

стене

Фиксация внутреннего блока на монтажном

шаблоне

Снятие внутреннего блока с монтажного шаблона

Подключение межблочного кабеля

Снятие крышки электрической коробки

12

1. Расположите по уровню монтажный шаблон на стене, учитывая

местонахождение в стенной конструкции балочных перемычек и стоек.

Временно закрепите шаблон на стене одним винтом.

2. Еще раз проверьте уровень расположения шаблона, подвесив нить с

грузом в центральной верхней точке шаблона. Убедившись в

правильности расположения монтажного шаблона, надежно закрепите

его на стене с помощью входящего в комплект поставки винта.

3. Используя рулетку, отметьте на стене месторасположение стенного

отверстия А/C.

1. Надежно закрепите на балочной перемычке или стойке прочную планку

(приобретается отдельно). Затем установите на этой планке монтажный

шаблон.

2. Далее следуйте инструкциям, приведенным в предыдущем разделе

«Стандартная установка монтажной пластины-шаблона на стене».

Проложите соединительные трубы хладагента и дренажный шланг, а затем

стяните их лентой.

При подводе труб слева вырежьте кусачками в корпусе блока

имеющуюся заглушку для соответствующего отверстия.

При подводе труб сзади с левой стороны блока: согните трубы по

направлению к маркировке соответствующего отверстия. Маркировка

выполнена на теплоизоляции блока.

1. Вставьте дренажный шланг в гнездо теплоизоляции внутреннего

блока.

2. Пропустите межблочный кабель от наружного блока к отверстию в

тыльной части корпуса внутреннего блока. Выведите кабель с

лицевой стороны. Подсоедините кабель.

3. Смажьте поверхность развальцованных фасок труб холодильным

маслом, а затем соедините трубы. Плотно покройте соединение

труб теплоизоляцией и стяните клейкой лентой.

Ру

сский

Заглушка для

подвода труб сзади

Заглушка для

подвода труб слева

Межблочный кабель и дренажный шланг свяжите в пучок с трубами

хладагента, используя  изоляционную ленту.

Вырежьте кусачками имеющуюся заглушку в корпусе блока в

соответствии с выбранным направлением подвода труб. Согните

трубы, направляя их к отверстию в стене. Соблюдайте осторож-

ность, чтобы при сгибе избежать заломов труб.

Подсоедините межблочный кабель, а затем вытяните его и

подведите к теплоизоляции соединительного пучка.

Повесьте блок на монтажном шаблоне, используя

верхние пазы. Подвигайте блок в стороны, чтобы

убедиться в его надежной фиксации.

Для того, чтобы зафиксировать блок на монтаж-

ном шаблоне, приподнимите блок, удерживая его

снизу наклонно, а затем потяните его перпендику-

лярно вниз.

Монтажный шаблон

При необходимости снятия внутреннего блока с монтажного шаблона

приподнимите блок рукой так, чтобы высвободить крепежные скобы.

Затем слегка потяните низ корпуса вверх и на себя. Приподнимайте

блок наклонно до тех пор, пока он не отсоединится от монтажного

шаблона.

Снимите крышку электрической секции, расположенную

в правом нижнем углу внутреннего блока, а затем

снимите планку кабельного зажима, вывинтив фиксиру-

ющие винты.
