W

D

H

L1

L2

L3

1U20YEEFRA
1U25/35YEMFRA

700 245 543.8 440 120/140

269

1U25BEE/FFRA
1U35BEE/FFRA
1U25/35BEFFRA-TCS

780 245

540

500

140

256

HSU-09HFM03/R3(SDB)-OUT

800 280

550

510 130/160

313

820 338

614

590

114.2

324

HSU-24HFM03/R3(SDB)-OUT

890 353

697

628

130

355.5

20

Ру

сск

ий

ЗАПРЕЩЕНО

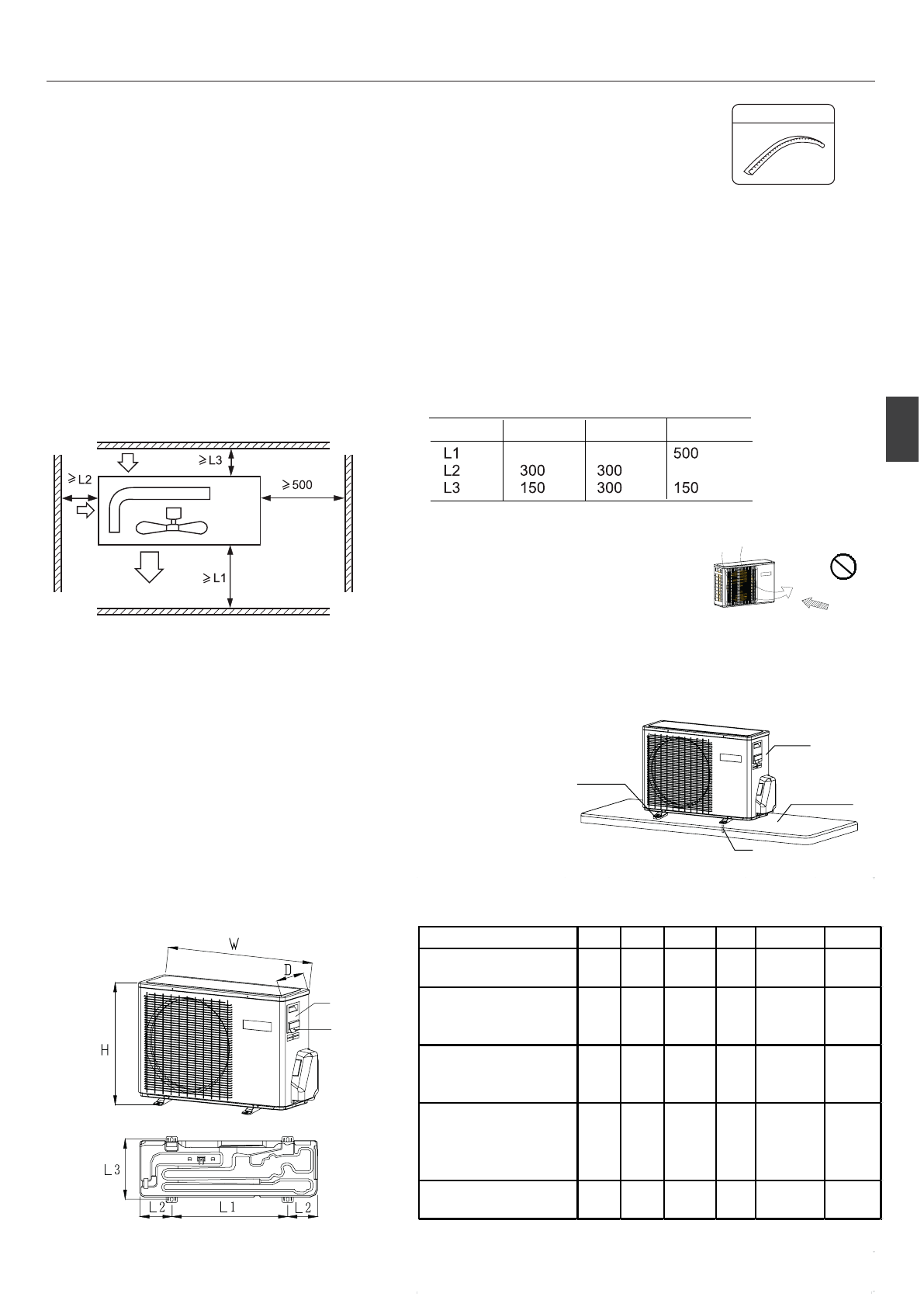

4. Установочные размеры

(все размеры указаны в мм)

Гофра

1. Аксессуары

Гофра для предотвращения заламывания электрических проводов на острых углах.

2. Выбор места установки наружного блока

Место установки выбирается исходя из пожеланий заказчика, но одновременно должно удовлетворять следующим

требованиям:

● Наличие свободного воздухообмена.

● Отсутствие тепловыделений от других источников тепла.

● Возможность отвода дренажной воды.

● Выходящий теплый воздух и производимый шум наружного блока не должны мешать людям и сооружениям по соседству.

● Место установки должно быть защищено от снежных заносов и обильного снегопада.

● Отсутствие препятствий на пути забора и выпуска воздуха из блока.

● Место установки должно быть защищено от сильных порывов ветра.

● Место установки не должно быть огорожено с 4-х сторон какими-либо конструкциями (мин. монтажный зазор от верхней панели агрегата составляет

1 м).

● В местах, в которых возможно образование замкнутой циркуляции воздуха, необходимо предусмотреть наличие вентиляционных жалюзи.

● При установке нескольких кондиционеров соблюдайте необходимые монтажные зазоры между сторонами забора воздуха соседних наружных

блоков во избежание замкнутой циркуляции воздуха.

Монтажные и сервисные зазоры

Забор воздуха

Выход воздуха

Зона

обслужива-

ния

Забор в

оздуха

Расстояние    Вариант 1       Вариант 2        Вариант 3

Без препятствий Без препятствий

Без препятствий

мм

мм

мм

мм

мм

мм

Направление

ветра

Выход

воздуха

Примечание:

(1) Закрепите все фиксируемые детали крепежными винтами.

(2) Воздуховыпускное отверстие не должно быть подвержено

влиянию сильного ветра.

(3) Мин. монтажный зазор от верхней поверхности агрегата

составляет 1 м.

(4) Блок не должен быть огорожен какими-либо конструкция-

ми.

(5) При установке в местах, подверженных сильным порывам

ветра нагнетательное отверстие не должно располагаться

с наветренной стороны.

3. Монтаж наружного блока

Закрепите блок на монтажной позиции должным образом исходя из выбранного места

установки.

● Размеры фундаментной плиты должны обеспечивать возможность надежного

крепления агрегата анкерными болтами.

● Фундаментная плита должна быть установлена достаточно глубоко в грунте .

● Угол наклона блока относительно горизонтальной плоскости не должен превышать 3

градусов.

● Запрещено устанавливать блок непосредственно на земле. Удостоверьтесь, что

свободный зазор между опорной поверхностью и дренажным отверстием в нижней

панели блока обеспечивает беспрепятственность отвода конденсата.

Наружный блок

Анкерный болт

Резиновый

виброизолятор

Бетонная

фундаментная

плита

Электрическая

секция
Кабельное

отверстие

Модель

HSU-12HFM03/R3(SDB)-OUT

HSU-18HFM03/R3(SDB)-OUT

1U71S2SR1FA

1U50JEFFRA
1U50S2SJ2FA

1U25/35S2PJ1FA
