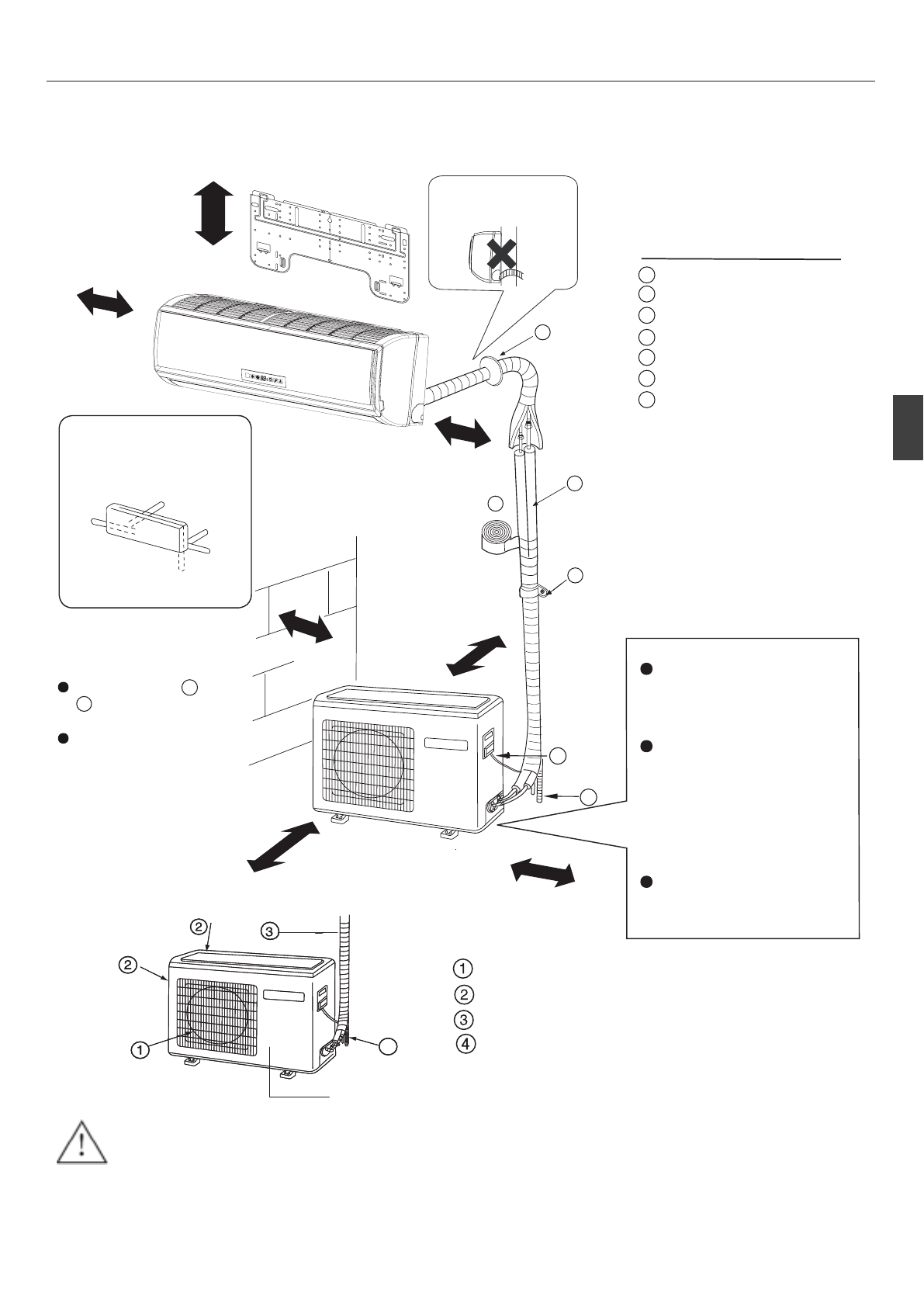

Монтажная схема соединения наружного и внутреннего блоков
Система предназначена для работы на хладагенте R32.
Монтажные инструкции для внутренних блоков приведены в руководстве по монтажу, входящему в комплект
поставки оборудования (схема относится к настенному внутреннему блоку).
Более
1
0 см
Более
1
5 см
Более
1
0 см
Более
2
0 см
Более
2
0 см
Более
6
0 см
Более
2
5 см
Не допускайте подъемов
дренажного шланга
Ру
сский
Опциональные дополнительные
принадлежности трубопровода
Финишная лента
Изоляционная клейкая лента
Опора (L.S) трубопровода с винтами
Электроподключение между
внутренним и наружным блоками
Дренажный шланг
Теплоизоляция
Крышка отверстия для труб
A
F
C
E
D
G
B
Варианты подвода
соединительных
трубопроводов
Сзади слева
Слева
Сзади
справа
Справа
Снизу
Маркировка от до
на рисунке
-
номер аксессуара.
Расстояние между
внутренним блоком и
поверхностью пола
должно быть не менее
2
м.
A
G
Фиксация наружного блока
Расположите наружный блок на
фундаментном основании и надежно
зафиксируйте его с помощью анкерных
болтов (10 мм) с соответствующими
гайками и шайбами.
При установке блока на стене или
поверхности крыши надежно закрепите
опору. Если существует опасность
падения или опрокидывания наружного
блока по причине землетрясений и
сильных ветров, закрепите его либо
анкерными болтами, либо толстой
металлической проволокой, либо
каким-либо иным способом.
Для уменьшения уровня шума и
вибрации наружный блок должен быть
установлен на резиновые виброопоры
или на пружинные виброизоляторы
ВЫХОД ВОЗДУХА
ЗАБОР ВОЗДУХА
ПОДКЛЮЧЕНИЕ ТРУБ И КАБЕЛЕЙ
ДРЕНАЖНЫЙ ШЛАНГ
Компрессор (внутри блока)
При использовании левостороннего отвода конденсата убедитесь в наличии
сквозного отверстия.
На рисунках для информации изображен примерный вид оборудования,
который может отличаться от реального устройства.
Содержание
- 3 Основные элементы кондиционера; Внутренний блок; Наружный блок; Беспроводной пульт ДУ; Лицевая сторона пульта; Дисплей блока; Температура в помещении; Ру
- 4 Эксплуатация; Установка реального времени; Кнопки под крышкой; Вынимайте батарейки из пульта в случае, если он не будет
- 5 Operation
- 6 Задание требуемой темпера-; Для задания требуемой темпера; Функция; Выбор функции; AN O
- 7 Не; Функция комфортного воздухо-
- 9 Нажмите кнопку; Функция Авторестарта
- 10 Режим вентиляции; Для некоторых моделей этот; Интеллектуальный режим; Запуск режима
- 11 Функция тестирования:; Работа кондиционера без; Функция «Здоровый; Установка батареек питания; Снимите крышку секции батареек.; (данная функция для некоторых моделей
- 12 Монтаж внутреннего блока; Drawing for the installation of indoor units
- 13 Прокладка коммуникационных линий; [ Подвод труб слева или сзади с левой стороны]; Снятие крышки электрической коробки
- 14 Межблочный; Проверьте следующие пункты
- 15 Уход за кондиционером; ПРИМЕЧАНИЕ; Для правильного и эффективного использования кондиционера
- 16 Инструкции по технике безопасности; ВНИМАНИЕ; ПРЕДУПРЕЖДЕНИЕ
- 17 Возможные неполадки; Предупреждения; Спецификация; Нижеперечисленные ситуации не требуют обраще
- 18 Храните данное; тации кондиционера, внимательно; Основные предостережения по технике безопасности; менее 3 м
- 20 Минимальная площадь помещения; Хладагент; НПВ: нижний предел воспламенения
- 22 тока утечки соответствующего номинала.; Требования к квалификации монтажников; национального законодательства.; Установка монтажного шаблона на стене
- 23 Монтаж; Вакуумирование; Пробный пуск
- 24 Инструкции по обслуживанию; Перемещение блока на другую монтажную позицию; Демонтаж; Меры предосторожности при сервисном обслуживании; проводить техническое обслуживание и ремонт месте установки.; Требования к квалификации специалистов Сервисной службы
- 25 С и которые могут спровоцировать возгорание.; Требования к зоне обслуживания; зоны обслуживания в подвальных помещениях недопустимо.; Методы обнаружения утечек
- 26 Техническое обслуживание компонентов; Требования к техническому обслуживанию
- 27 Пайка; Процедура заправки хладагента; Требования к месту хранения хладагента:; Утилизация и сдача в отходы; Утилизация оборудования и регенерация хладагента
- 28 откачать хладагент в каждой части системы; Регенерация хладагента; Следует обеспечить безопасность слива масла из системы.
- 29 Монтажная схема соединения наружного и внутреннего блоков
- 30 корректной работы агрегата.
- 32 Меры предосторожности при работе с оборудованием на фреоне R32
- 33 Перед выполнением тестирования
- 34 Информация, необходимая для ознакомления перед началом монтажа; Необходимые проверки; влаги и пыли в контур.
- 35 Спецификация труб; Тип используемых медных труб (справочная информация); Макс. рабочее давление; Материал труб / толщина стенки трубы; щие региональным техническим требованиям.; Накидная гайка; Размер B
- 36 Проверка трубопровода хладагента на герметичность; Вакуумный насос с обратным клапаном; Заправка хладагента
- 37 Установочные размеры; Монтажные и сервисные зазоры; Монтаж наружного блока; Модель; Ɇɨɧɬɚɠɧɚɪɭɠɧɨɝɨɛɥɨɤɚ
- 38 Диаметр и толщина труб соединительного трубопровода; Установите накидную гайку на трубу, затем; Методика соединения трубопроводов хладагента; Чрезмерное усилие затяжки при отсутствии центровки может
- 39 одновременным контролем герметичности.
- 40 Вакуумирование выполняется с помощью вакуумного насоса.; достигает состояния вакуума моментально, проверьте шаг 1 снова.
- 41 Электроподключение; Требования при проведении электромонтажных работ; может привести к выходу оборудования из строя.
- 42 Диагностика неисправностей наружного блока; Перед выполнением тестирования системы; должен быть включен заранее.
- 44 Технические характеристики; Получилась расшифровка:
- 45 Дата изготовления и
Характеристики
