Информация, необходимая для ознакомления перед началом монтажа
3
R32
R32
R32 (Тип 2)

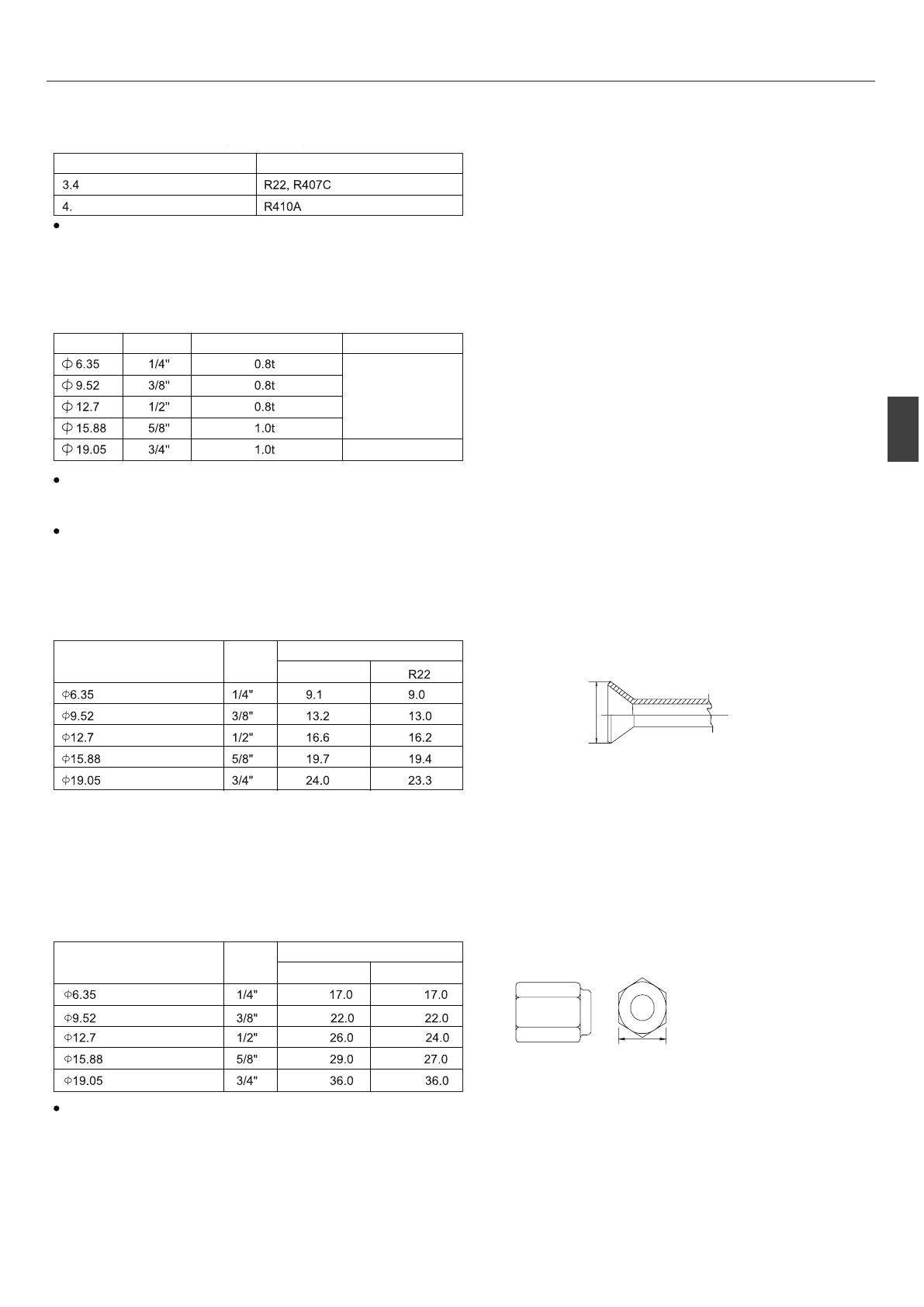

Спецификация труб
Тип используемых медных труб (справочная информация)
Макс. рабочее давление
Применяемый хладагент
МПа
МПа
Следует использовать трубы, соответствующие региональным стандартам.
Материал труб / толщина стенки трубы
Материал труб для контура хладагента: медная бесшовная труба деоксидированная фосфором; ГОСТ 21646-2003. Учитывая, что рабочее давление в
системе на хладагенте R32 выше, чем в системах с R22, радиальная толщина стенки трубы должна быть не менее той, что указана в нижеприведен-
ной таблице, чтобы обеспечить безопасность работы при использовании хладагента R32. Трубы с толщиной стенки 0.7 мм и менее использовать
нельзя.
Диаметр (мм) Диаметр (’’)
Толщина трубы (мм)
Тип трубы
Мягкие сгибаемые
трубы (тип О)
Полужесткие (1/2H) и
жесткие (тип H)
Несмотря на возможность использования мягких труб типа О с диаметром до Ø19.05 (3/4”) со старыми хладагентами, для систем с хладагентом
R32 следует применять трубы полужесткого типа-1/2H. Мягкие трубы типа О можно использовать, если диаметр
трубы Ø19.05 и толщина стенки 1.2мм.
В таблице приведены технические требования Японского стандарта. Используя эту таблицу как справку, можно выбрать трубы, соответствую-
щие региональным техническим требованиям.
Диаметр раструба при вальцовочном соединении (только для труб типа О)
Диаметр раструба вальцовочного соединения для систем с R32 должен быть больше, чем для систем с R22 в целях увеличения герметичности
соединения.
Диаметр раструба вальцовочного соединения (Размер А в мм).
Наружный диаметр трубы в
мм
Диаметр в
дюймах
Размер А в мм
Размер А в мм
Развальцовку трубы следует выполнять специальным расширительным инструментом для R32. При развальцовке труб с R32 с использованием
обычного расширительного инструмента, необходимо чтобы выступ медной трубки за шаблон, был в диапазоне от 1.0 до 1.5мм. Также при
использовании обычного расширительного инструмента выступающий отрезок трубы рекомендуется отмерять измерительным инструментом для
медной трубы.
Накидная гайка
Для повышения прочности соединения в системах с хладагентом R32 следует использовать накидные гайки типа 2, а не типа 1 как с R22 (см.
Таблицу). Таким образом, размер накидных гаек для некоторых диаметров труб отличается от тех, что применяются для систем с R22.
Размер B в мм
Наружный диаметр трубы в
мм
Диаметр в
дюймах
Размер B
R22 (Тип 1)
В таблице приведены технические требования Японского стандарта. Используя эту таблицу как справку, можно подобрать накидные гайки,
соответствующие региональным техническим требованиям.
Содержание
- 3 Основные элементы кондиционера; Внутренний блок; Наружный блок; Беспроводной пульт ДУ; Лицевая сторона пульта; Дисплей блока; Температура в помещении; Ру
- 4 Эксплуатация; Установка реального времени; Кнопки под крышкой; Вынимайте батарейки из пульта в случае, если он не будет
- 5 Operation
- 6 Задание требуемой темпера-; Для задания требуемой темпера; Функция; Выбор функции; AN O
- 7 Не; Функция комфортного воздухо-
- 9 Нажмите кнопку; Функция Авторестарта
- 10 Режим вентиляции; Для некоторых моделей этот; Интеллектуальный режим; Запуск режима
- 11 Функция тестирования:; Работа кондиционера без; Функция «Здоровый; Установка батареек питания; Снимите крышку секции батареек.; (данная функция для некоторых моделей
- 12 Монтаж внутреннего блока; Drawing for the installation of indoor units
- 13 Прокладка коммуникационных линий; [ Подвод труб слева или сзади с левой стороны]; Снятие крышки электрической коробки
- 14 Межблочный; Проверьте следующие пункты
- 15 Уход за кондиционером; ПРИМЕЧАНИЕ; Для правильного и эффективного использования кондиционера
- 16 Инструкции по технике безопасности; ВНИМАНИЕ; ПРЕДУПРЕЖДЕНИЕ
- 17 Возможные неполадки; Предупреждения; Спецификация; Нижеперечисленные ситуации не требуют обраще
- 18 Храните данное; тации кондиционера, внимательно; Основные предостережения по технике безопасности; менее 3 м
- 20 Минимальная площадь помещения; Хладагент; НПВ: нижний предел воспламенения
- 22 тока утечки соответствующего номинала.; Требования к квалификации монтажников; национального законодательства.; Установка монтажного шаблона на стене
- 23 Монтаж; Вакуумирование; Пробный пуск
- 24 Инструкции по обслуживанию; Перемещение блока на другую монтажную позицию; Демонтаж; Меры предосторожности при сервисном обслуживании; проводить техническое обслуживание и ремонт месте установки.; Требования к квалификации специалистов Сервисной службы
- 25 С и которые могут спровоцировать возгорание.; Требования к зоне обслуживания; зоны обслуживания в подвальных помещениях недопустимо.; Методы обнаружения утечек
- 26 Техническое обслуживание компонентов; Требования к техническому обслуживанию
- 27 Пайка; Процедура заправки хладагента; Требования к месту хранения хладагента:; Утилизация и сдача в отходы; Утилизация оборудования и регенерация хладагента
- 28 откачать хладагент в каждой части системы; Регенерация хладагента; Следует обеспечить безопасность слива масла из системы.
- 29 Монтажная схема соединения наружного и внутреннего блоков
- 30 корректной работы агрегата.
- 32 Меры предосторожности при работе с оборудованием на фреоне R32
- 33 Перед выполнением тестирования
- 34 Информация, необходимая для ознакомления перед началом монтажа; Необходимые проверки; влаги и пыли в контур.
- 35 Спецификация труб; Тип используемых медных труб (справочная информация); Макс. рабочее давление; Материал труб / толщина стенки трубы; щие региональным техническим требованиям.; Накидная гайка; Размер B
- 36 Проверка трубопровода хладагента на герметичность; Вакуумный насос с обратным клапаном; Заправка хладагента
- 37 Установочные размеры; Монтажные и сервисные зазоры; Монтаж наружного блока; Модель; Ɇɨɧɬɚɠɧɚɪɭɠɧɨɝɨɛɥɨɤɚ
- 38 Диаметр и толщина труб соединительного трубопровода; Установите накидную гайку на трубу, затем; Методика соединения трубопроводов хладагента; Чрезмерное усилие затяжки при отсутствии центровки может
- 39 одновременным контролем герметичности.
- 40 Вакуумирование выполняется с помощью вакуумного насоса.; достигает состояния вакуума моментально, проверьте шаг 1 снова.
- 41 Электроподключение; Требования при проведении электромонтажных работ; может привести к выходу оборудования из строя.
- 42 Диагностика неисправностей наружного блока; Перед выполнением тестирования системы; должен быть включен заранее.
- 44 Технические характеристики; Получилась расшифровка:
- 45 Дата изготовления и
Характеристики
