РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

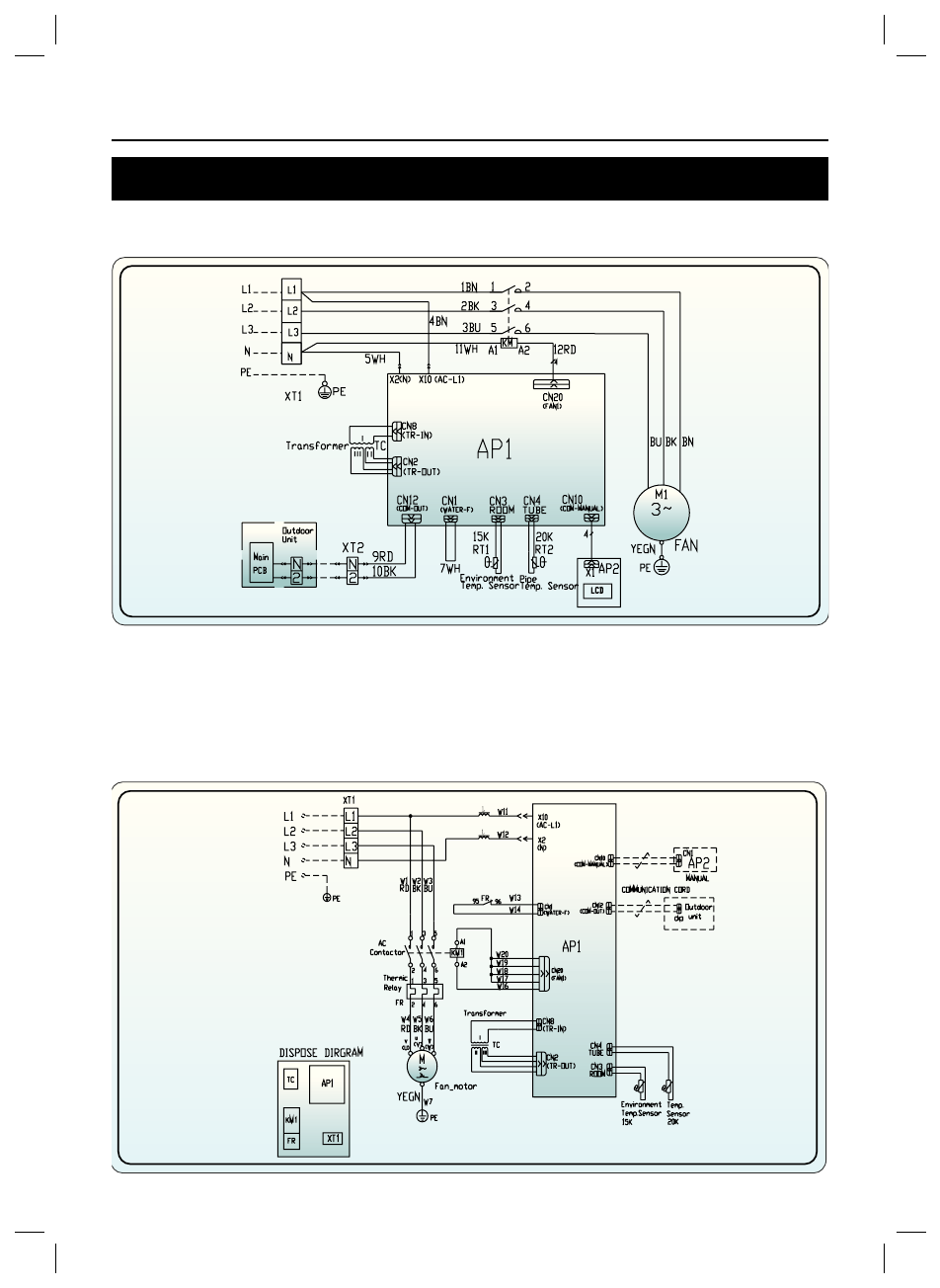

12 СХЕМЫ ЭЛЕКТРИЧЕСКИЕ БЛОКОВ

F G ( R ) 2 0 /B N a - M ( I )

~3ф/380-415В/50Гц

F G ( R ) 2 5 /C N a - M ( I ) , F G ( R ) 3 0 /B N a - M ( I )

~3ф/380-415В/50Гц

Содержание

• 2 РУКОВОДСТВО ПО УСТАНОВКЕ
• 3 РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ; СОДЕРЖАНИЕ; Подключение кабелей электропитания и межблочных
• 4 НАЗНАЧЕНИЕ КОНДИЦИОНЕРА; Кондиционер осуществляет:; Общие указания; листами в соответствии с действующими нормативными правилами.; ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
• 5 ТЕХНИЧЕСКИЕ ДАННЫЕ; Общие требования безопасности; не вставляйте пальцы и другие предметы в решетки.; причинению вреда жизни и здоровью.; ние технических характеристик и состава действующих моделей.
• 8 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ КОНДИЦИОНЕРА; Состав кондиционера; в соответствии с рисунком 4.1
• 9 УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ; Максимальная д лина провода может быть 20 м.
• 12 — Ох лаж дение COOLING
• 13 димое время вык лючения и нажать кнопк у TIMER д ля подтверж дения.
• 16 Save, то параметры температуры определяются режимом AUTO.; Save; одновременно и удерживайте в течение 5 сек. д ля вызова меню.
• 19 Центральный пульт управления с недельным таймером; К одному центральному пульту может
• 20 Схема подк лючения пульта централизованного управления
• 21 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
• 22 Установочные размеры вну тренних блоков; ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РЗМЕРЫ БЛОКОВ; Модель блока
• 24 Регулировка ремня привода вентилятора; Дренажная труба должна быть установлена с уклоном по ходу слива.
• 25 Регулировка натяжения ремня привода
• 26 Диаметр малого
• 27 0 МОНТАЖ ФРЕОНОВЫХ ТРУБОК; Не допускается замятие трубки в сечении.
• 28 Монтажное отверстие в стене
• 29 трубка должны быть оберну ты монтажной липкой лентой; 1 Подключение кабелей электропитания
• 33 2 СХЕМЫ ЭЛЕКТРИЧЕСКИЕ БЛОКОВ
