21
РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

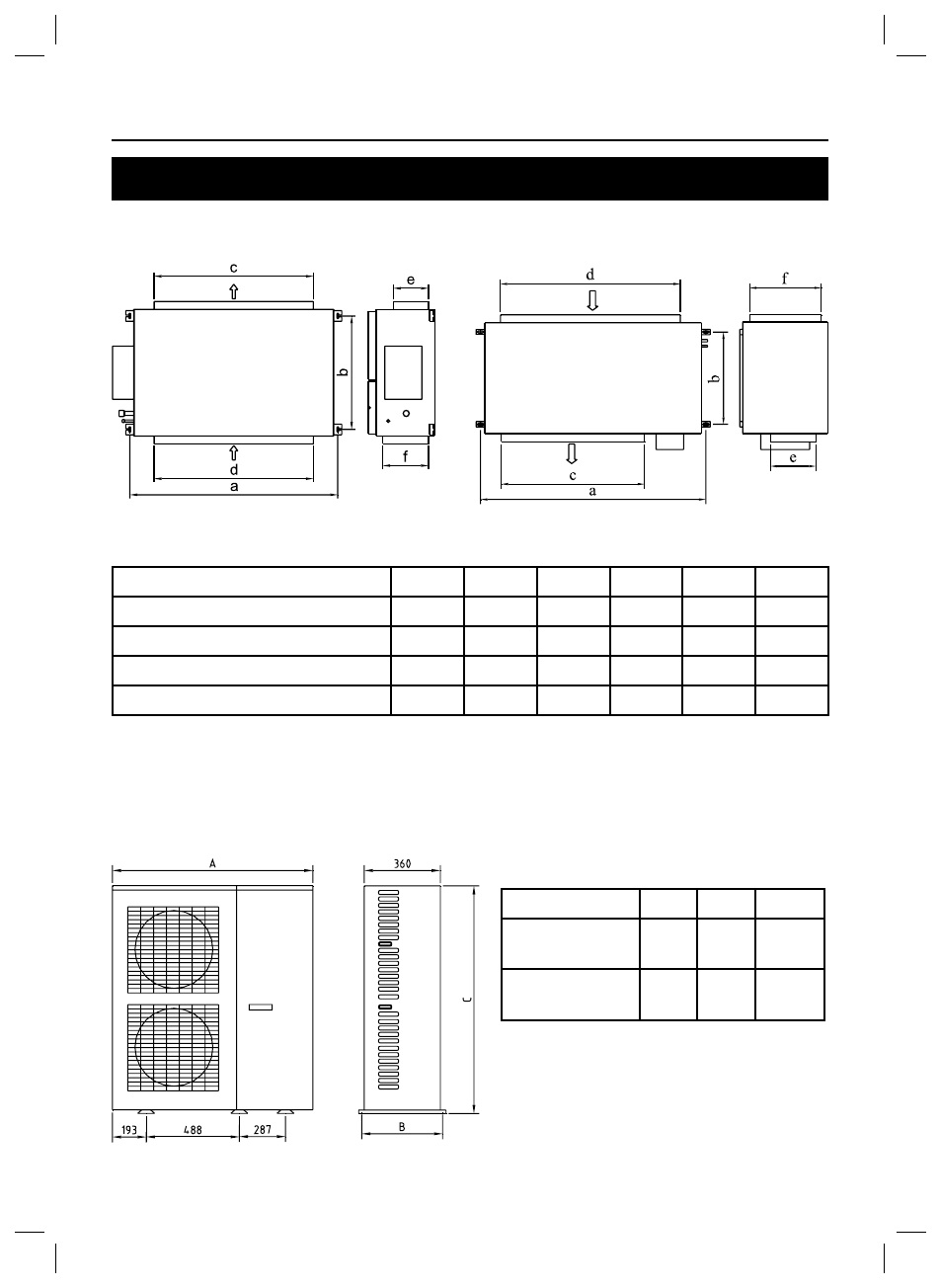

9.1 Установочные размеры вну тренних блоков
Модель блока
a
b
c
d
e
f
FG(R)20/ BNa -M(I)
1353
632
992
1150
192
343
FG(R)25/ СNa -M(I)
1560
910
331
1194
292
342
FG(R)30/ BNa -M(I)
1560
910
1194
1194
292
342
FG(R)40/ BNa -M(I)
1780
1040
868
1450
347
555
Рис. 9.1
Габаритные и установочные размеры нару жных блоков
9.2.1 Габаритные и установочные размеры нару жных блоков моделей FGR20/
BNa-M(O) и FGR25/СNa-M(O), рис. 9.2.
9. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РЗМЕРЫ БЛОКОВ
Вход
а. Блоки производительностью 20, 25 и 30 кВт
б. Блоки производительностью 40 кВт
Вход
Выход
Выход
Модель блока
A
B
C
FGR20/BNa-
M(O)
1150
422
1350
FGR25/СNa-
M(O)
1150
422
1600
Рис. 9.2
