28

РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

Модель

FGR20/BNa-M

FGR25/СNa-M

FGR30/BNa-M

FGR40/BNa-M

Количество фре-
она д ля доза-
правки, г/м

54

54

110

170

•

Если наружный блок установлен выше внутреннего, то при перепаде высот между
блоками более 7 м, необходимо через каждые 6 м на газовой трубе устанавливать
маслоподъемные петли  (см.  рисунок).

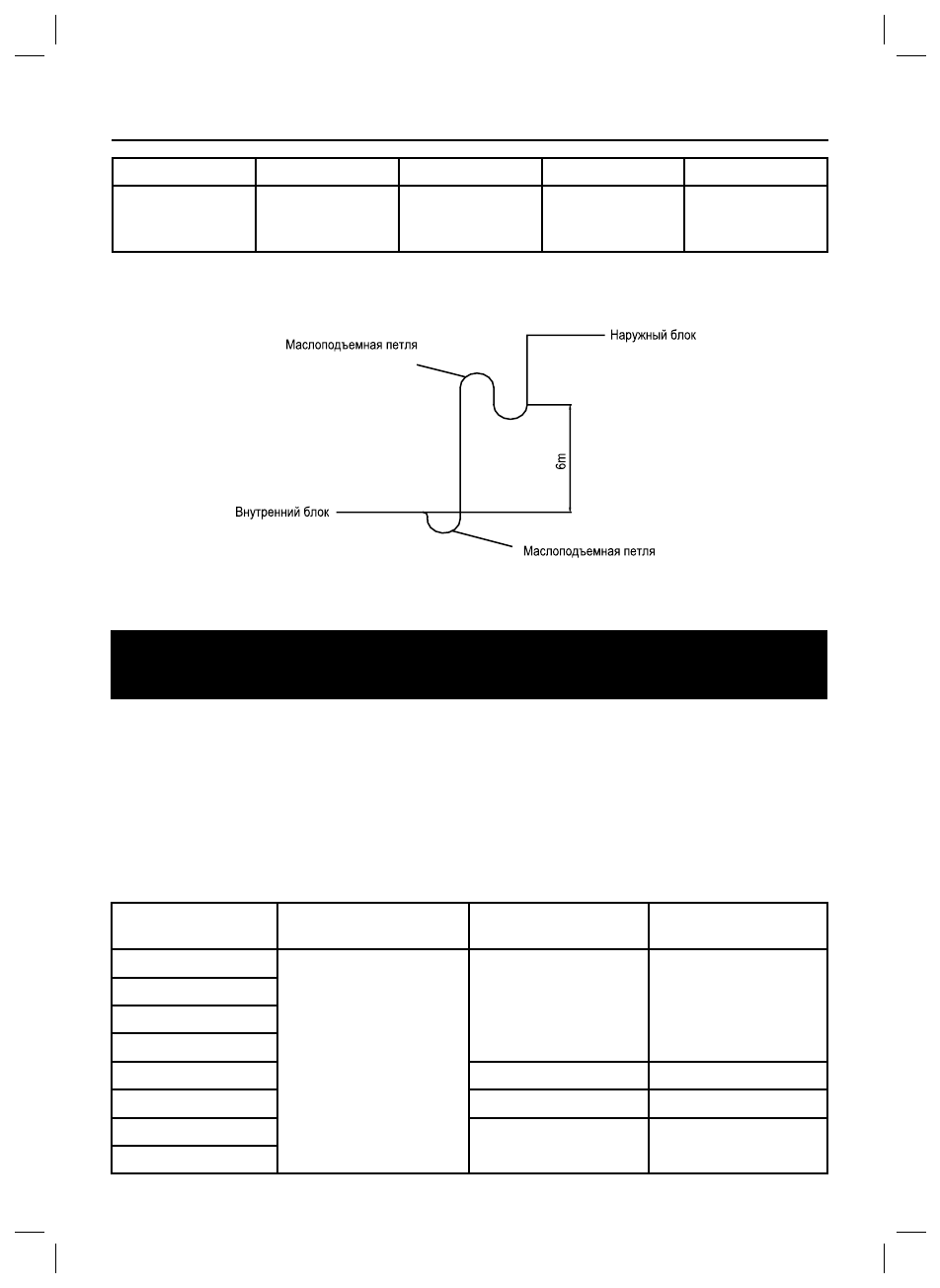

Схема установки маслоподъемных петель

11.1 Подк лючение электрических кабелей проводить в соответствии со схемой

подк лючения и действующими нормативными правилами электробезопасности.

• При подк лючении к источник у питания необходимо использовать автомати-

ческие вык лючатели с током отсечки не менее 7 Iн (Iн & номинальный потребляе-
мый ток).

• Соединительные трубки, кабель управления и при необходимости дренажная

трубка должны быть оберну ты монтажной липкой лентой

11.2 Таблица кабелей питания и автоматических вык лючателей

Модель блока

Параметры
элек тропитания

Автоматический вы-
к лючатель

Кабель
элек тропитания

FGR20/BNa-M(I)

~3ф/380-415В/50Гц

10 A

5 x 1,5 мм

2

FGR25/СNa-M(I)

FGR30/BNa-M(I)

FGR40/BNa-M(I)

FGR20/BNa-M(O)

25 A

5 x 4,0 мм

2

FGR25/СNa-M(O)

32 A

5 x 6,0 мм

2

FGR30/BNa-M(O)

40 А

5 x 10,0 мм

2

FGR40/BNa-M(O)

11 Подключение кабелей электропитания

и межблочных соединительных кабелей управления

Рис. 10.3
