РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
9.3.3 Монтаж дренажного шланга
9.3.4 Регулировка ремня привода вентилятора
•
Для организации слива конденсата из внутреннего блока необходимо через муфту к
дренажному отводу подключить дренажный шланг или трубу.
•
Дренажная труба должна быть установлена с уклоном по ходу слива.
•

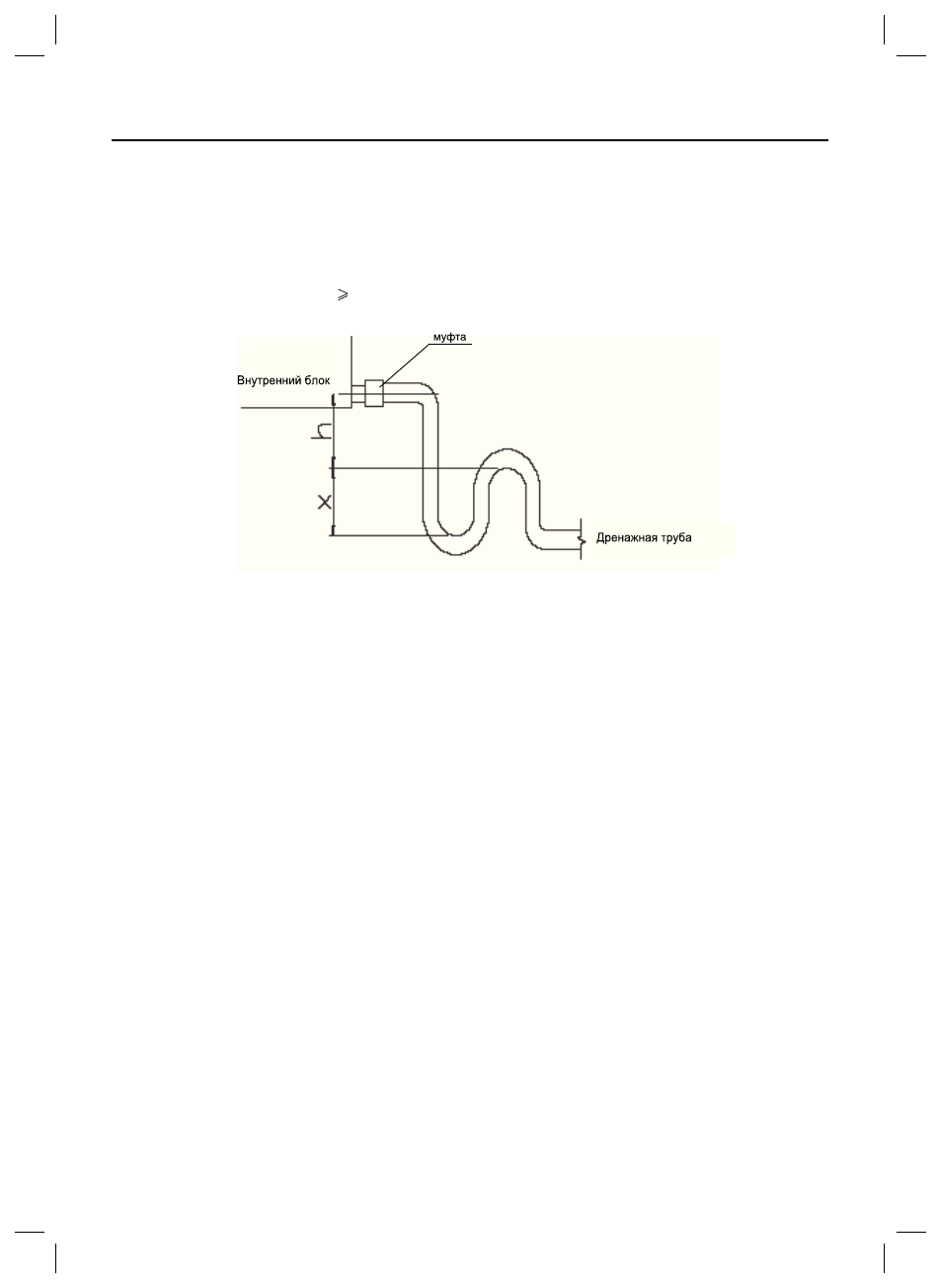

С целью свободного слива конденсата и предотвращения доступа неприятного запаха.
из сливной трубы в помещение необходимо установить водяной затвор в соответствии
с рисунком, при этом h 30 см, x>h/2.
•
Соединительная муфта должна быть изолирована теплоизоляционным материалом.
•
Вращение вентилятора обеспечивается ременной передачей.
•
Скорость и устойчивость вращения вентилятора зависит от натяжения приводного
ремня.
•
Регулировку натяжения ремня вентилятора необходимо производить периодически.
•
При замене ремня необходимо после су ток работы провес ти дополнительную
регулировку натяжения, затем проверить натяжение через неделю эксплуатации.
•
Для регулировки натяжения ремня необходимо ослабить болты крепления основания
электродвигателя (см. рисунок 9.6). Затем путем перемещения основания с двигателем
в соответствующую сторону (см. рисунок 9.7) добиться необходимой величины
натяжения и затянуть болты.
Рис. 9.5
