РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

•

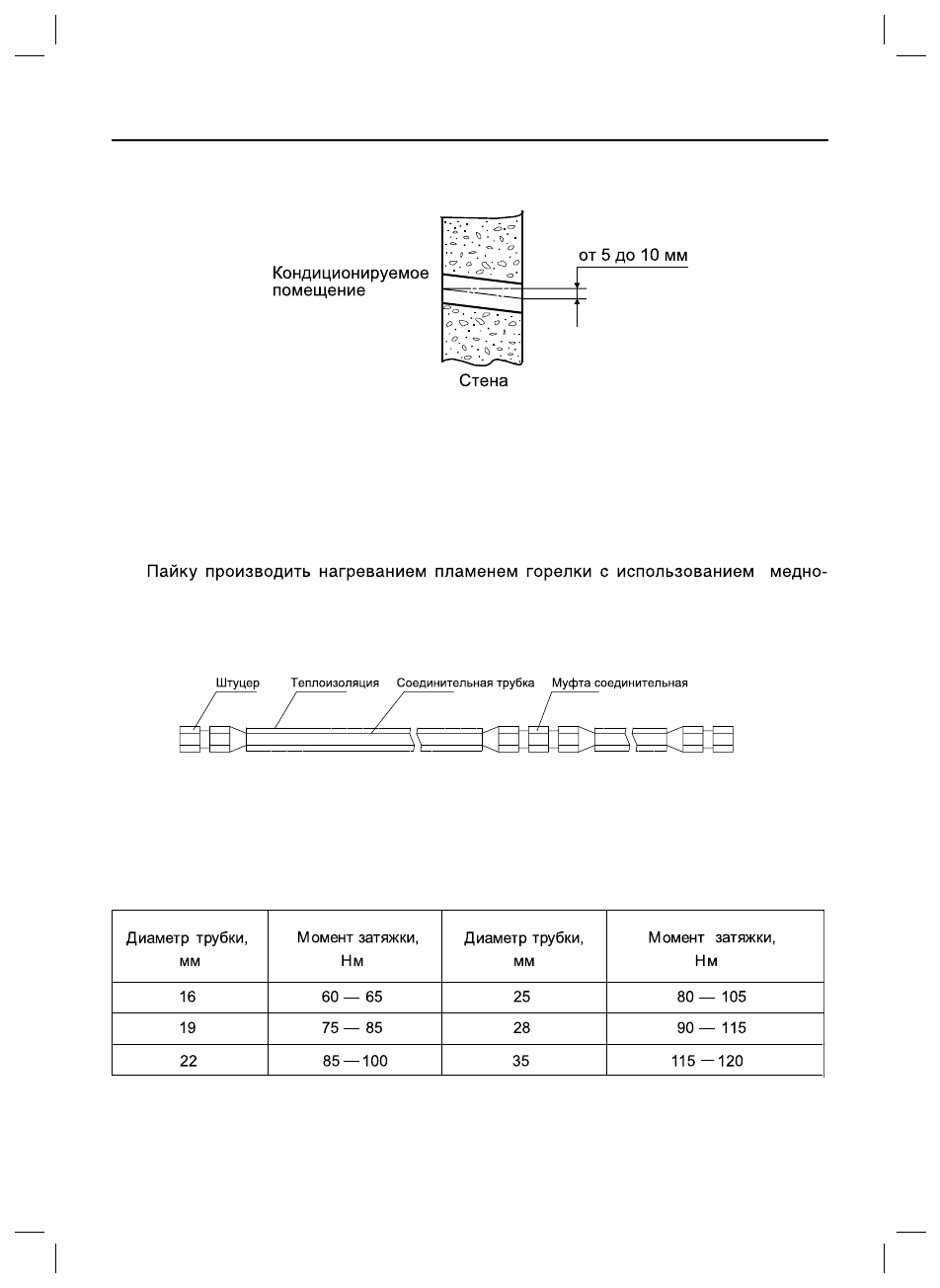

При необходимос ти проделайте отверс тие в с тене для прокладывания трассы
межблочного соединения в соответствии с рисунком 10.1.

Монтажное отверстие в стене

•

Для удобства подключения соединительных трубок  используются  специальные
отводы (фитинги)

•

При подключении соединительных трубок пайкой необходимо вставить одну трубку в
другую на глубину не менее диаметра внутренней вставляемой трубки. Зазор между
стенками трубок должен быть 0,025…0,125 мм.

•

фосфорного твердого припоя.

•

П р и   уд л и н е н и и     т р а с с ы   в о з м ож н о   п р и м е н е н и е   м е ж т р у б н о г о   с о е д и н е н и я   с
использованием соединительной муфты (см. рисунок 10.2)

Соединение труб при удлинении трассы

•

Момент затяжки гаек трубопровода кондиционера в соответствии с таблицей.

•

Заправка кондиционеров фреоном рассчитана на длину трассы не более 7,5 м.

•

При увеличении длины трассы более 7,5 м необходимо производить дозаправку
фреона в соответствии с таблицей.

Таблица 10.1

Рис. 10.1

Рис. 10.2
