26
РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
10 МОНТАЖ ФРЕОНОВЫХ ТРУБОК
•
Все операции по монтажу трубок должны проводиться с использованием специальных
инструментов и приспособлений.
•
Перед началом монтажа необходимо проверить размер трубок и тщательно просчитать
длину трассы.
•
Внутренняя поверхность медных соединительных трубок должна быть чистой, без
•
Количество изгибов трубок при монтаже должно быть сокращено до минимума.
•
Радиус гиба трубок должен быть не менее 2d, d – внешний диаметр трубки.
•
Не допускается замятие трубки в сечении.
•
Трубки допускается изгибать в одном и том же месте не более трех раз.
•
Для резки трубок необходимо использовать специальный труборез.
•
Трубки нельзя отпиливать, поскольку добиться гладкого и перпендикулярного распила
трубок невозможно.
•
Торцы трубок перед развальцовкой должны быть ровные без заусенцев.
•
При необходимос ти удалить заусенцы на кромке трубки с помощью развертки
(риммера).
•
Во избежание попадания в трубку металлического порошка при резании конец трубки
должен быть направлен вниз.
•
Неправильное или неполное удаление заусенцев может вызвать утечку хладагента и
привести к неисправности компрессора.
•
На медные соединительные трубки должны быть надеты теплоизоляционные трубки.
При использовании отрезков теплоизоляционных трубок они должны быть склеены
по торцам.

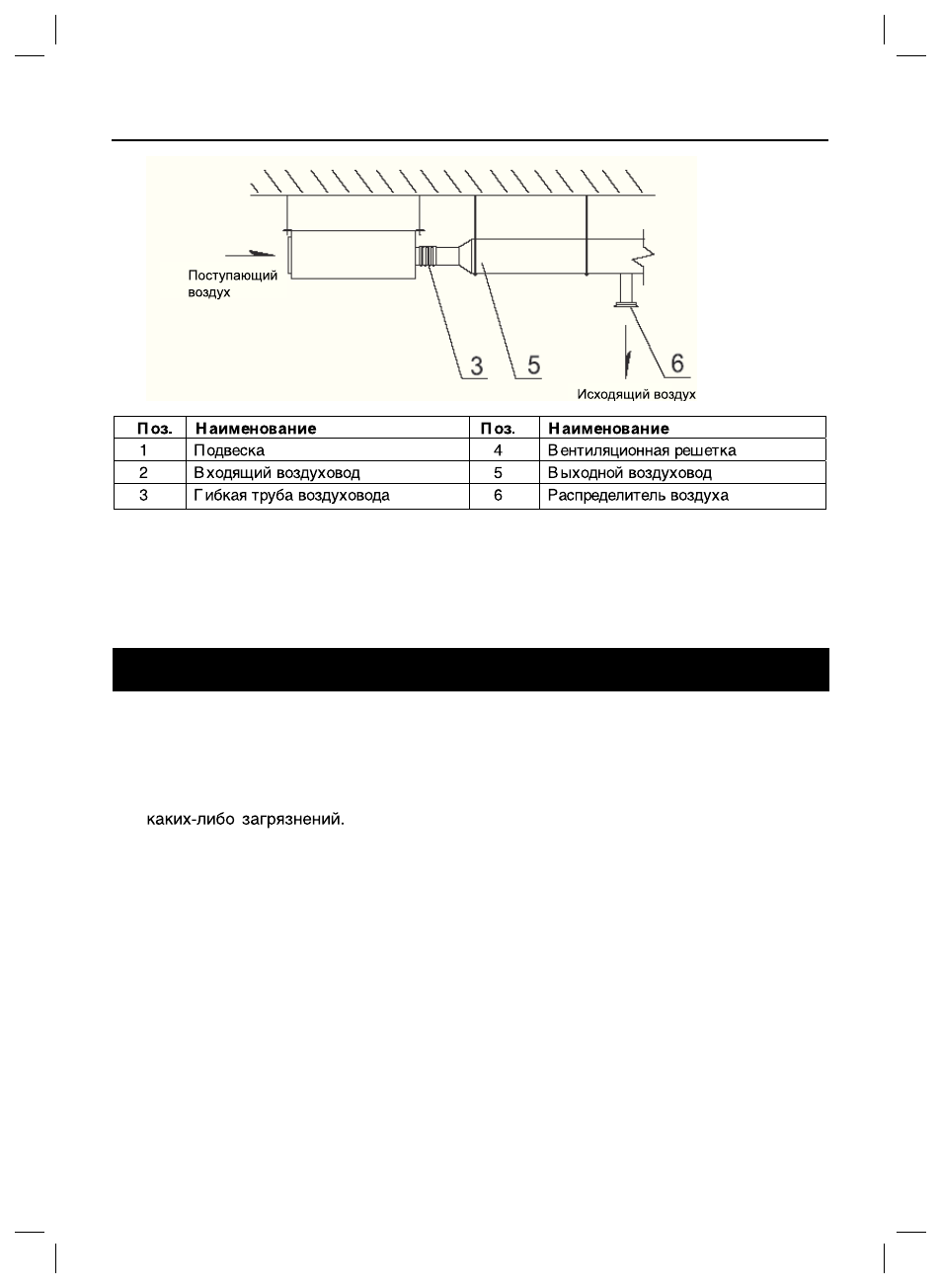

Рис. 9.9
