наружные блоки мультизональных систем

5

прокладка кабеля

—

Выполняйте прокладку в соответствии с дей-
ствующими правилами.

—

Электропитание должно быть требуемого зна-
чения и осуществляться по отдельной цепи.

—

пожалуйста, не протягивайте кабель пита-
ния с усилием.

—

Все электромонтажные работы должны вы-
полняться специалистами в соответствии с
действующим законодательством.

—

Сечение кабеля питания должно быть доста-
точно большим. поврежденные кабели пита-
ния и связи должны быть заменены.

—

обеспечьте защитное заземление. провод
заземления должен соединяться со специ-
альным оборудованием заземления и уста-
навливаться специалистами. постоянные
цепи питания должны иметь устройства за-
щиты от утечки тока и магнито-термоавто-
маты указанного ниже номинала для защиты
как от короткого замыкания, так и от пере-
грузки.

—

В постоянных цепях используются многопо-
люсные выключатели с минимальным рас-
стоянием между контактами 3 мм.

Модель

Питание

Номинал автомата, А

Рекомендуемое сечение кабеля, мм

2

ESVMO-100

230 В, 50 Гц

40

10.0

ESVMO-140

230 В, 50 Гц

40

10.0

ESVMO-160

230 В, 50 Гц

40

10.0

ESVMO-280-а

400 В, 50 Гц

25

6.0

ESVMO-335-а

400 В, 50 Гц

32

6.0

ESVMO-450-а

400 В, 50 Гц

40

10.0

ESVMO-504-а

400 В, 50 Гц

50

16.0

ESVMO-900-а

400 В, 50 Гц

80

35.0

Сечение кабеля указано для длины 15 м. при
большей длине увеличьте сечение во избежание
сгорания проводов или пожара.

•

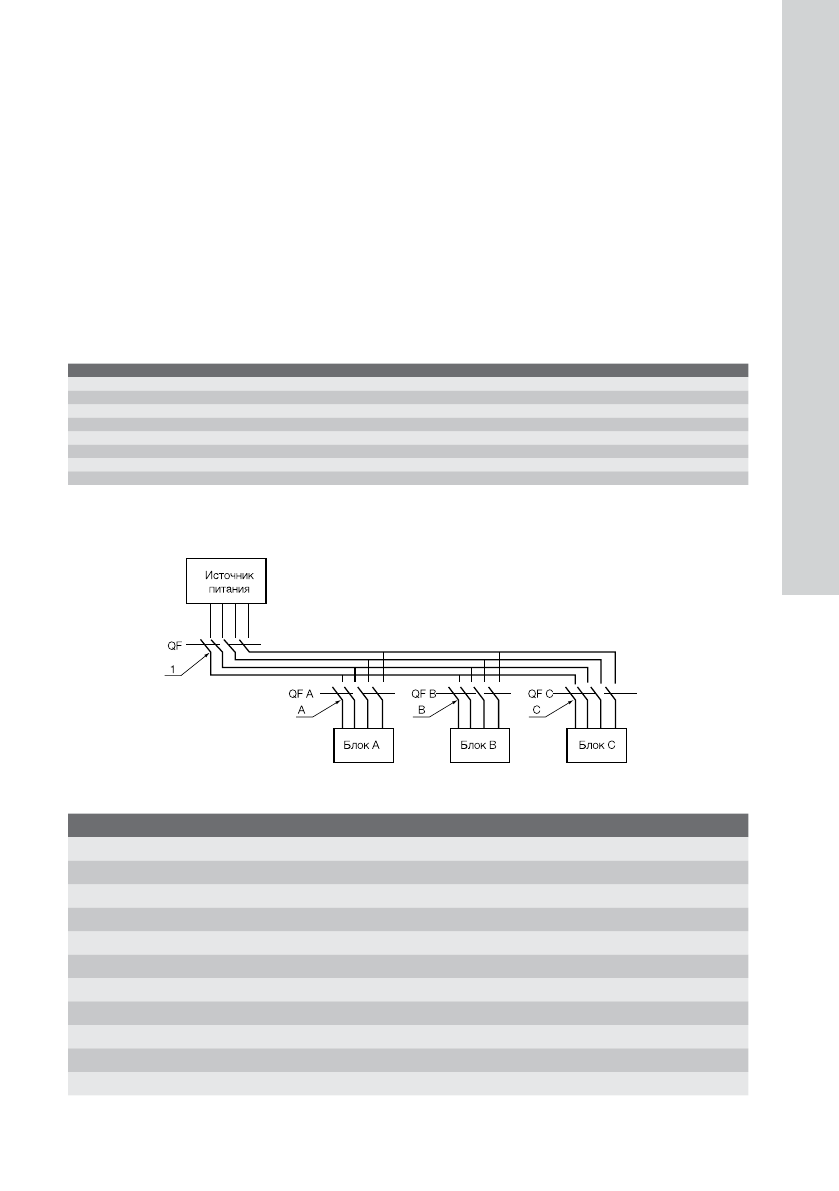

комбинации модульных блоков и выбор автомата.

Модель

Общий
автомат, А

Блок А

Автомат
QFА, А

Блок B

Автомат
QFB, A

Блок C

Автомат
QFC, A

Блок D

Автомат
QFD, A

ESVMO-

280-а

25

–

–

–

–

–

–

–

–

ESVMO-

335-а

32

–

–

–

–

–

–

–

–

ESVMO-

450-а

40

–

–

–

–

–

–

–

–

ESVMO-

504-а

50

–

–

–

–

–

–

–

–

ESVMO-

560-а

50

ESVMO-

280-а

20

ESVMO-

280-а

20

–

–

–

–

ESVMO-

615-а

63

ESVMO-

280-а

20

ESVMO-

335-а

25

–

–

–

–

ESVMO-

670-а

63

ESVMO-

335-а

32

ESVMO-

335-а

32

–

–

–

–

ESVMO-

900-а

80

–

–

–

–

–

–

–

–

ESVMO-

900-а

80

ESVMO-

450-а

40

ESVMO-

450-а

40

–

–

–

–

ESVMO-

1350-а

125

ESVMO-

450-а

40

ESVMO-

450-а

40

ESVMO-

450-а

40

–

–

ESVMO-

1800-а

160

ESVMO-

450-а

40

ESVMO-

450-а

40

ESVMO-

450-а

40

ESVMO-

450-а

40
