Модульные блоки должны соединяться путем пай-
ки в соответствии с их суммарной производи-
тельностью медными трубами соответствующего
диаметра с использованием специальных принад-
лежностей-тройников, которые можно резать. при
этом монтажник должен рассчитывать длину труб
в соответствии с реальными условиями.
если требуется резать тройники, труборезом от-
режьте переходник посередине участков с не-
обходимыми диаметрами и тщательно снимите
заусенцы.

2.

диаметр труб между наружным блоком и трой-

ником.

трубы, соединяющие наружный блок с тройни-
ком, такие же, как у одиночных блоков

Типоразмер
одиночного
модуля С

Газовая
труба, мм

Жидкостная
труба, мм

C ≤ 280

∅

22.2

∅

9.52

280 < C ≤ 450

∅

28.6

∅

12.7

450 < C ≤ 560

∅

28.6

∅

15.9

3.

трубы между тройниками.

если параллельно соединяются три наруж-
ных блока, следует учитывать трубы между мо-
дулями.
диаметр труб между тройниками определяет-
ся суммарной производительностью вышеле-
жащих модулей.

Суммарная произ-
водительность вы-
шележащих моду-
лей С

Газовая труба, мм

Жидкостная
труба, мм

C ≤ 280

∅

22.2

∅

9.52

280 < C ≤ 450

∅

28.6

∅

12.7

450 < C ≤ 670

∅

28.6

∅

15.9

670 < C ≤ 954

∅

34.9

∅

19.05

954 < C ≤ 1350

∅

41.3

∅

19.05

1350 < C ≤ 1600

∅

44.5

∅

22.2

1600 < C ≤ 2100

∅

54.1

∅

25.4

4.

Маслоуравнивающая линия между модулями на-

ружного блока.

если наружный блок включает в себя два и бо-
лее соединенных параллельно модуля, они
должны соединяться маслоуравнивающей ли-
нией из медной трубы

∅

9,52 мм. например,

если параллельно соединяются 3 наружных
блока, требуется маслоуравнивающая линия с
тройником с внутренним диаметром 9,7 мм.

5.

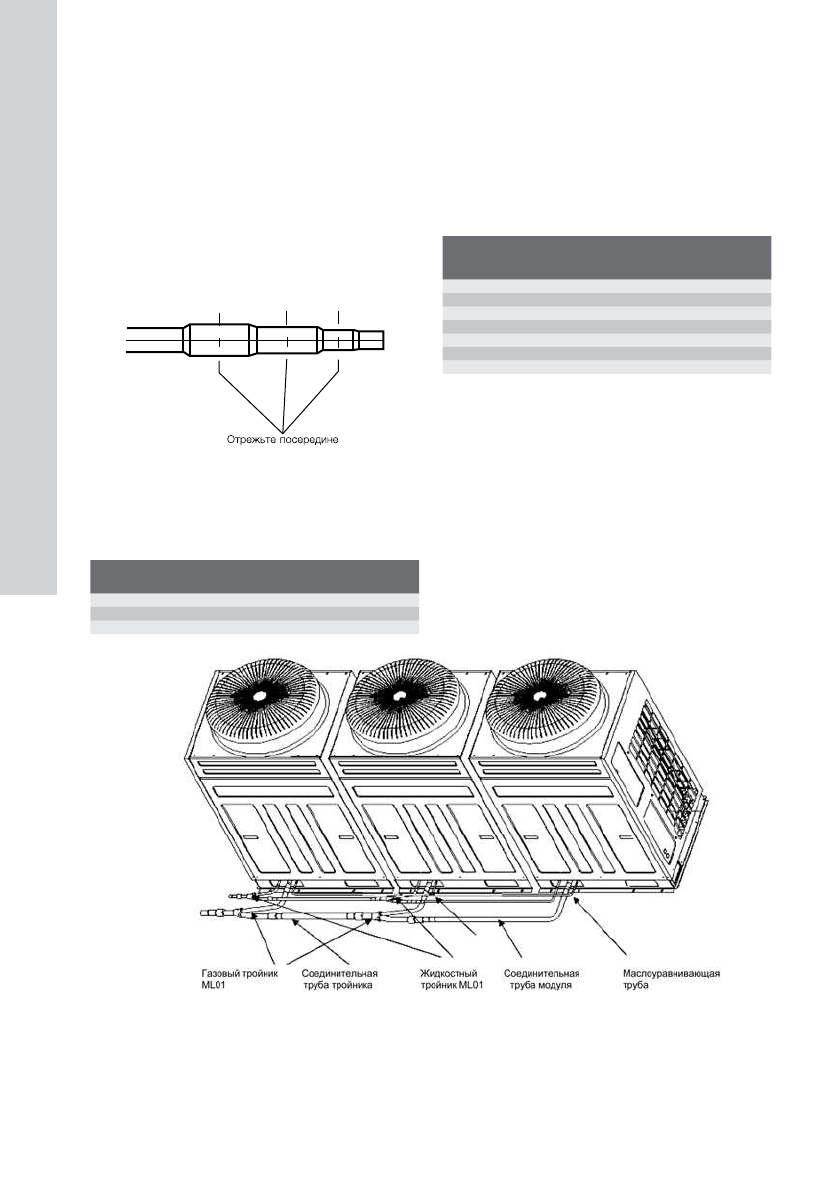

Схема параллельного соединения 3 блоков.
