наружные блоки мультизональных систем

13

9.

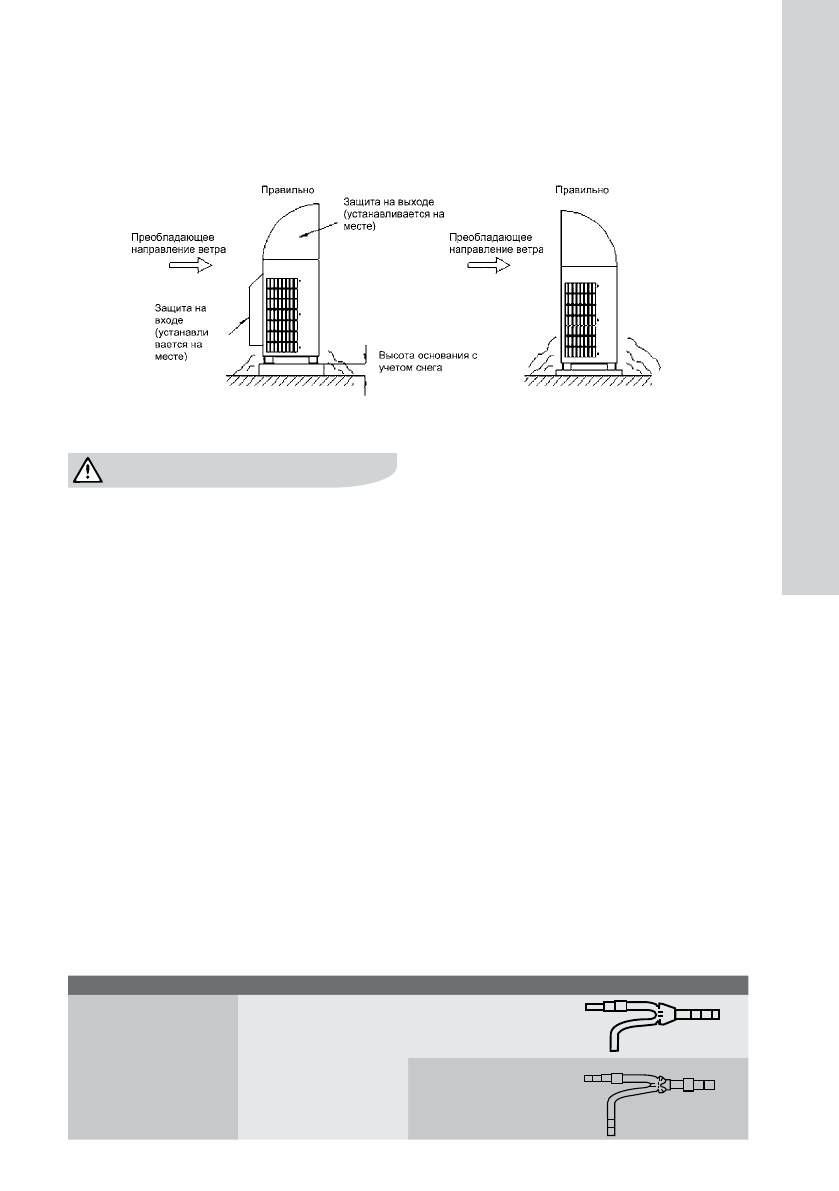

Монтаж наружных блоков с учетом снега

Следует устанавливать защиту от скопления
снега на выходе и входе воздуха и увеличивать
высоту основания

ЭлектРиЧеСкие Соединения

ВНИМАНИЕ!

—

наружный блок может запитываться по од-
ному или по разным кабелям с внутренними
блоками, но внутренние блоки должны запи-
тываться по одному кабелю.

—

Установите сетевой выключатель, который
может отключить питание всей системы!

Соединение кабеля питания

1) пропустите кабель в резиновый сальник.
2) блоки соединяются с кабелем с помощью вин-

та заземления и на клеммах L и N (ESVMO-100,
ESVMO-140, ESVMO-160) или на клеммах L1,
L2, L3 и N (остальные блоки).

3) закрепите кабели скобами.

Соединение линии связи

1) отверните винты, откройте крышку электрошка-

фа наружного блока.

2) пропустите линию связи через основание и ре-

зиновый сальник электрошкафа.

3) Соедините линию связи с 3-контактным разъе-

мом на плате наружного блока CN10 или CN20
(ESVMO-100, ESVMO-140, ESVMO-160) ли-
бо с 4-контактным разъемом CN46 или CN28
(остальные блоки).

4) правильно закрепите линию связи.
5) закройте крышку и затяните винты. закрой-

те шкаф.

Соединения МодУльных
наРУжных блокоВ

Примечание

Расстояние между двумя модулями одной си-
стемы не может быть менее 200 мм.

Существует три типа соединений.

•

параллельное соединение газовых линий мо-

дулей.

•

параллельное соединение жидкостных линий

модулей.

•

Маслоуравнивающее параллельное соедине-

ние модулей.

1.

параллельное соединение газовых/жидкостных

линий модулей может быть выполнено специ-
альным соединительным тройником модуль-
ных блоков.

Обозначение

Описание

 Схема

дополнительная принадлежность

для модульных наружных блоков

на 28, 33.5, 45 кВт

ML01

ML01- жидкостной тройник

ML01-газовый тройник
