наружные блоки мультизональных систем

21

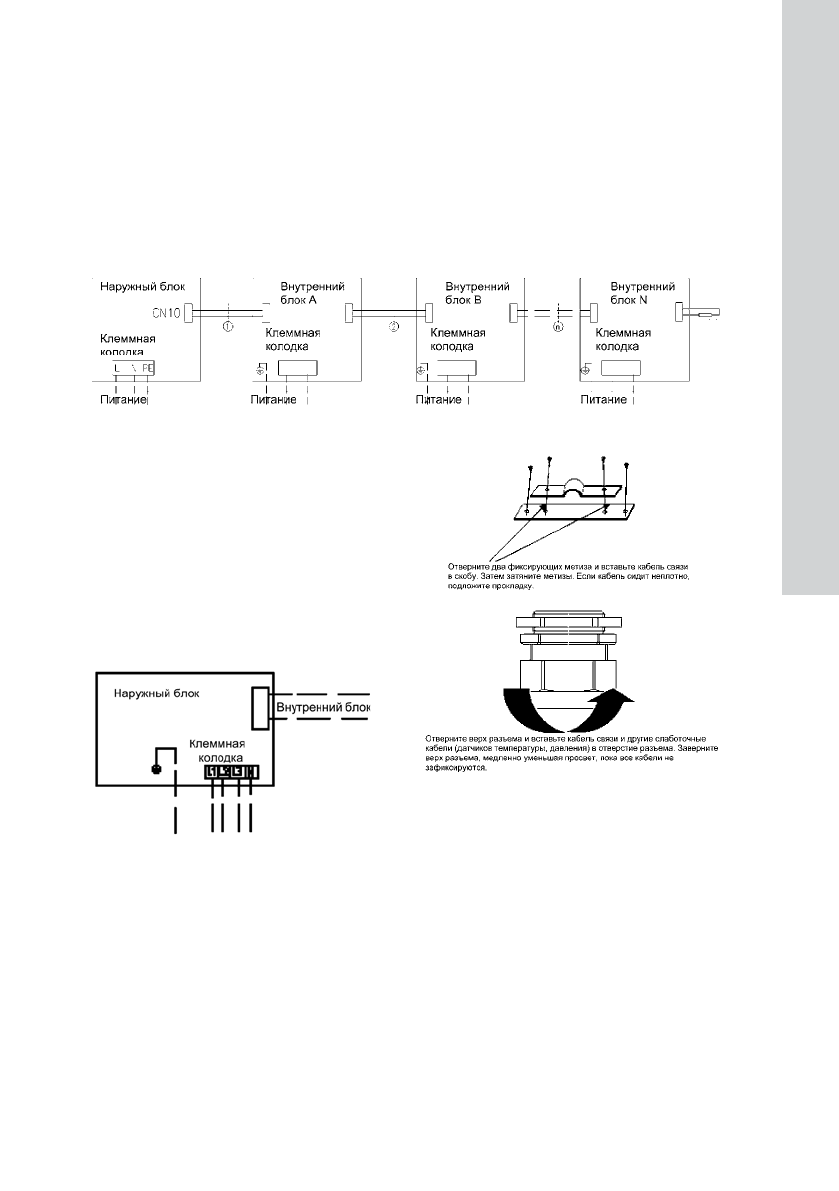

СлаботоЧная коММУтация

присоединение линий связи
внутренних и наружного блоков

ESVMO-100, 140, 160

откройте электрические отсеки внутренних и на-
ружных блоков. Вставьте линии связи в отверстия

для кабелей электрических отсеков. Соединяй-
те наружные и внутренние блоки в соответствии с
приведенными на них схемами. кабель питания вы-
бирается исходя из потребляемой мощности и ме-
ста установки блока. если нет ошибок, плотно
зафиксируйте кабель и закройте крышку блока.
С обоих концов линии следует установить фильтры.

Схема приведена для однофазных внутрен-
них блоков. для 3-фазных внутренних блоков
см.соответствующую документацию.

Примечания

1)  На линии связи последнего внутреннего

блока устанавливается согласующее сопро-
тивление.

2)  Линии связи между внутренними блоками

соединяются последовательно.

ESVMO-280-А…1800-A

Модульные наружные блоки запитываются по от-
дельным кабелям с выключателями.
подробнее см. схемы электрических соединений.
линия связи должна проходить как минимум в
10 см от питающей линии. если это невозмож-
но сделать, примите меры , чтобы они не шли па-
раллельно.
линия связи наружного блока закрепляется в
электрошкафу скобами (а) или разъемами (В).

от наружного ко внутреннему блоку и между вну-
тренними блоками идет витая пара с 3-проводны-
ми разъемами хн на обоих концах.
Между модулями наружного блока идет витая па-
ра с 4-проводными разъемами хн.
перед монтажом см. схему соединений.
положение интерфейса отличается у разных мо-
делей. линия связи внутренних блоков может сое-
динять максимум 16 блоков.
