16
electrolux
8.

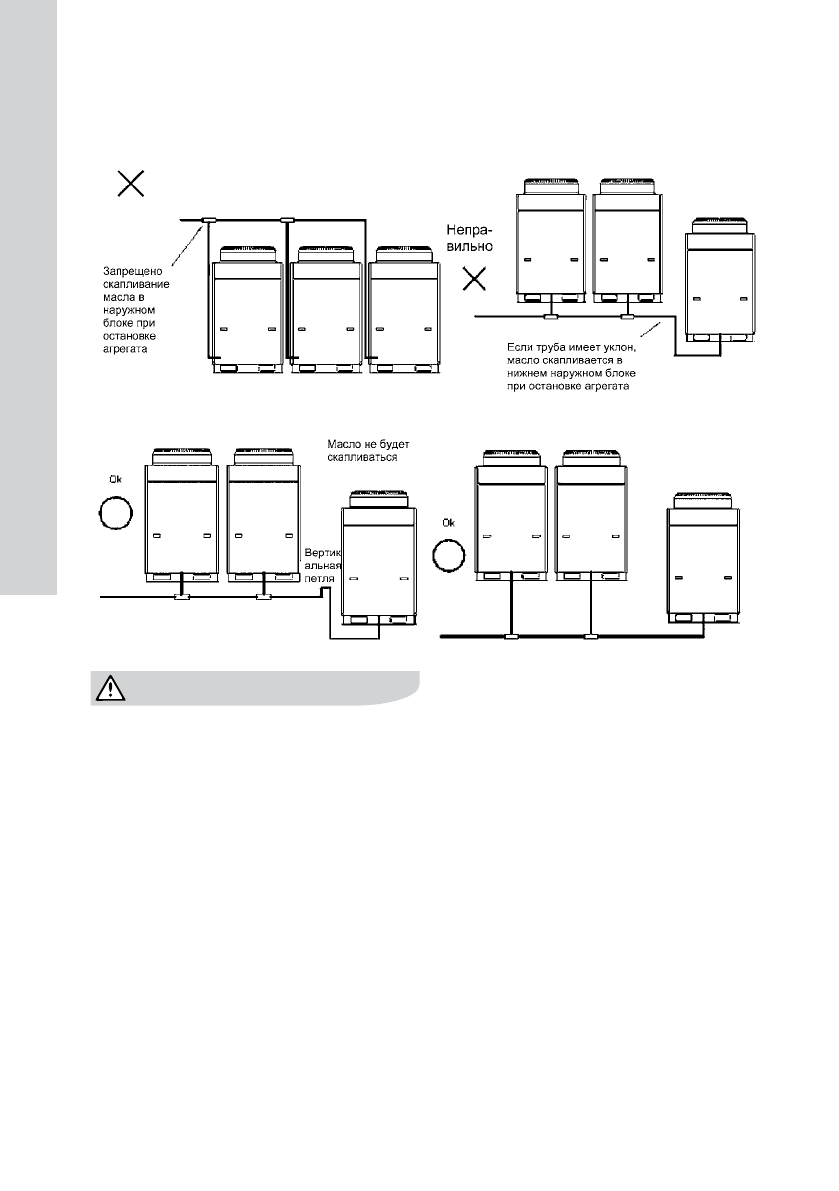

примеры монтажа труб между модулями наруж-
ного блока
•
неправильно
•
правильно
перепад высот модулей наружного блока не дол-
жен превышать 1 м.
Соединение ВнУтРенних
и наРУжных блокоВ
обозначение производительности
внутреннего и наружного блоков
обозначение производительности внутреннего
блока = значение номинальной
холодопроизводительности
×
0,01, Вт
обозначение производительности наружного бло-
ка = значение номинальной
холодопроизводительности
×
0,01, Вт
например, номинальная холодопроизводитель-
ность наружного блока ESVMO-280-A 2800 Вт. по-
этому обозначение производительности 280.
—
один наружный блок ESVMO-100…160 может
быть соединен максимум с 16 внутренними
блоками, а ESVMO 280 и мощнее — с 64.
—
Суммарная производительность внутренних
блоков должна быть в пределах
50–130% производительности наружно-
го блока ESVMO-100…160 и 50–135% —
ESVMO 280 и мощнее.
Разветвление соединительной
магистрали
Соединительные трубы между наружным и вну-
тренним блоком разветвляются.
