30

  electrolux

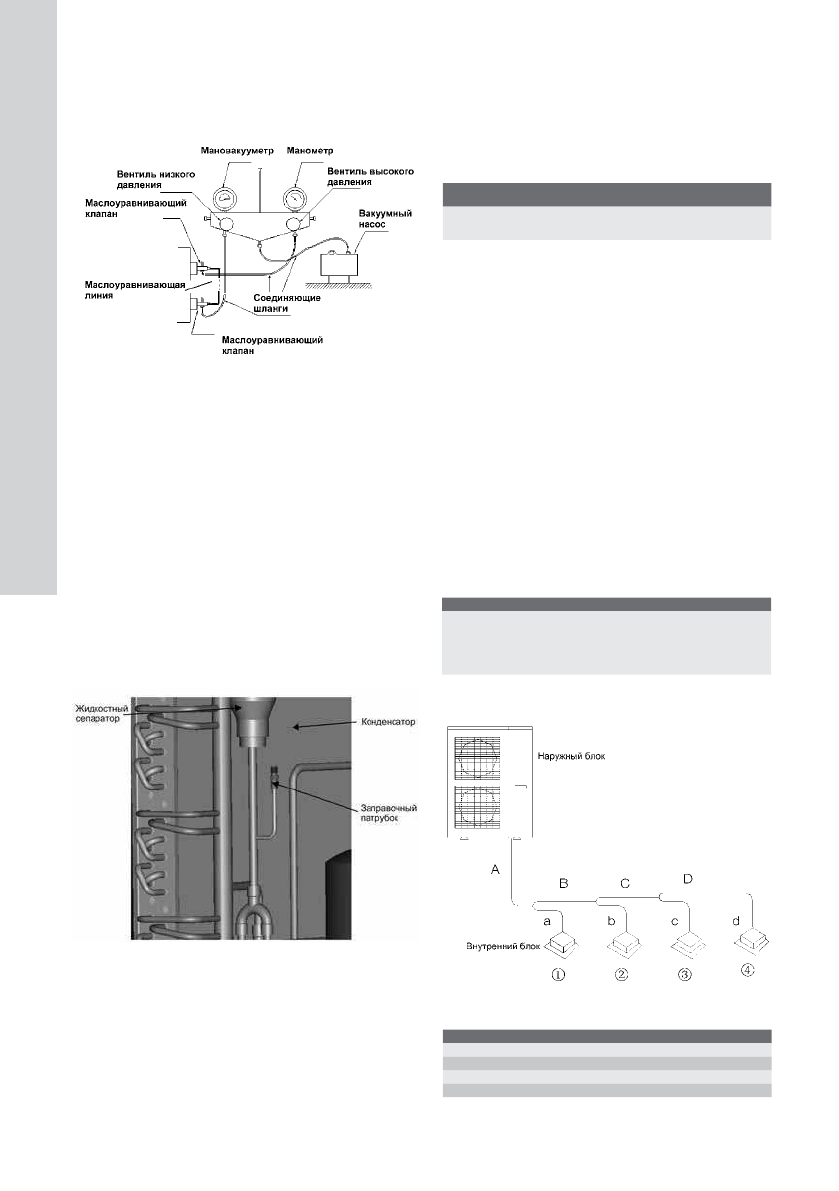

В модульных блоках удалите воздух из маслоурав-
нивающей линии через заправочное отверстие

4.

Убедитесь, что в системе нет утечек, и при неработа-

ющем компрессоре дозаправьте хладагент R410A
в определенном количестве через заправочный
порт жидкостного клапана наружного блока.
если требуемое для увеличения давления в
трубах количество хладагента быстро дозапра-
вить нельзя, переведите агрегат в режим ох-
лаждения и заправьте хладагент через газовый
клапан наружного блока. если окружающая
температура низкая, агрегат не может быть
переключен в режим охлаждения, а только в
режим нагрева. В этом случае заправляйте
агрегат со стороны низкого давления. на сое-
динительной трубе сепаратора жидкости сде-
лан специальный заправочный патрубок.

заправка хладагента при обогреве

Примечания

1)  Заправка хладагента через газовую трубу

должна производиться, когда заправка че-
рез жидкостную трубу не может быть выпол-
нена нормально.

2)  При заправке после пуска агрегата откройте

жидкостную и газовые клапаны трубопрово-
да и маслоуравнивающие клапаны.

Расчет количества
дополнительного хладагента

1.

Масса хладагента, заправляемого на заводе.

ESVMO-
100

ESVMO-
140

ESVMO-
160

ESVMO-
280-А

ESVMO-
335-А

ESVMO-
450-А

заправка

хладаген-

та, кг

5.0

7.0

7.0

16

17

20

Примечания

—

Масса хладагента, заправляемого на заводе,
не включает в себя массу дополнительного
хладагента, требующегося при соединении
наружного и внутренних блоков.

—

Поскольку длина соединительных труб опре-
деляется на месте, количество дополни-
тельного хладагента рассчитывается в
зависимости от диаметра и длины использу-
емой жидкостной трубы.

2.

Метод расчета массы дополнительно заправля-

емого хладагента (по жидкостной трубе).

Масса дополнительно заправляемого хладаген-
та =

Σ

 длина жидкостной трубы

×

 количество

дополнительно заправляемого хладагента на
метр жидкостной трубы + дополнительное сла-
гаемое, учитывающее внутренние блоки

3.

пример расчета

Внутренний блок

Обозначение

Тип



кассетный 56



настенный 22



канальный 36



канальный 28

∅

25.4

∅

22.2

∅

19.05

∅

15.9

∅

12.7

∅

9.52

∅

6.35

количество до-

полнительно за-

правляемого хла-

дагента на метр

жидкостной тру-

бы, кг/м

0.4

0.35  0.25

0.17  0.11  0.054  0.022
