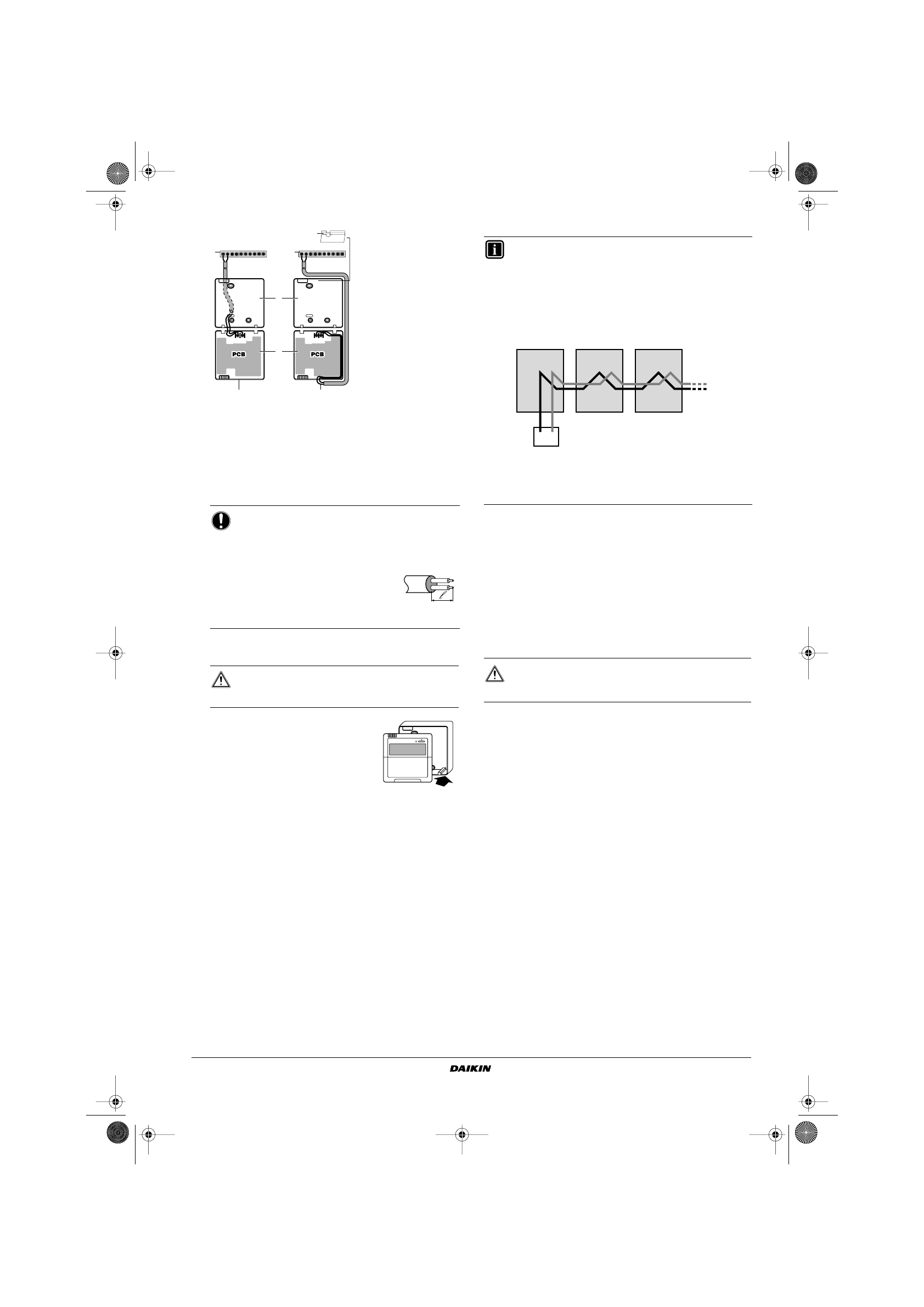

EWAQ016~064BAW + EWYQ016~064BAW
Моноблочный чиллер для воды с воздушным охлаждением
4PW70082-1C – 2013.07
Инструкция по монтажу и эксплуатации
16
1
Агрегат
2
Задняя часть пульта дистанционного управления
3
Передняя часть пульта дистанционного управления
4
Подсоединение сзади
5
Подсоединение сверху
6
Для сквозной прокладки проводки используются
труборезы.
Соедините клеммы пульта ДУ и клеммы внутри блока (P1
с P1, P2 с P2), как показано на рисунке выше.
4
Установите верхнюю часть пульта дистанционного
управления на место.
Сначала найдите правильное
положение по защелкам в нижней
части.
Как подсоединить несколько агрегатов
4.7.
Установка дополнительного оборудования
Об установке дополнительного оборудования см. инструкции по
монтажу, поставляемые вместе с дополнительным
оборудованием, или документацию на данный чиллер.
5.
Пусконаладка чиллера
5.1.
Проверка завершения монтажа
После монтажа блока проверьте следующее:
1
Электропроводка
Убедитесь в том, что прокладка и подсоединение
электропроводки выполнены в соответствии с указаниями,
приведенными в главе "4.6.5. Подсоединение кабелей
электропитания и
связи блока" на странице
14,
в соответствии с прилагаемыми электрическими схемами,
а также общеевропейскими и национальными стандартами
и правилами.
2
Плавкие предохранители и защитные устройства
Проследите за тем, чтобы параметры установленных при
монтаже системы плавких предохранителей
и предохранительных устройств соответствовали указанным
в главе "Электрические характеристики" на странице 26.
Убедитесь в том, что ни один из предохранителей и ни одно
из предохранительных устройств не заменено перемычками.
3
Заземление
Убедитесь в том, что провода заземления подсоединены
правильно и все контакты надежно затянуты.
4
Внутренняя электропроводка
Визуально проверьте распределительную коробку
и внутренности блока на предмет возможного наличия
неплотных электрических контактов и поврежденных
деталей.
ВНИМАНИЕ!
■
Чтобы избежать воздействия (внешних)
электромагнитных помех, не следует
прокладывать силовые кабели рядом
с управляющими.
■
Снимите защитный экран с той
части кабеля, которая должна
проходить внутри корпуса
пульта дистанционного
управления (
l
).
ОСТОРОЖНО
В процессе установки следите за тем, чтобы
нигде не зажать проводку.
P1
P2
1
1
6
2
3
4
5
P1
P2
P2
P1
P2
P1
1
ИНФОРМАЦИЯ
Для управления несколькими агрегатами подключите
пульт дистанционного управления, как указано выше.
Для управления всеми остальными агрегатами данным
контроллером каждый следующий агрегат должен быть
подключен так, как показано на приведенном рисунке
(значение: подключите P1 предыдущего агрегата к P1
следующего агрегата, подключите P2 предыдущего
агрегата к P2 следующего агрегата и т.д...).
Ограничение: 16 плат
EWA/YQ016~032
считается 1 платой
EWA/YQ040~064
считается 2 платами
ПРЕДУПРЕЖДЕНИЕ
Перед проведением всех электромонтажных работ
отключайте электропитание.
P1
P1
P1
P2
P1
P2
P2
P2
удаленный контроллер
