Инструкция по монтажу и эксплуатации
9
EWAQ016~064BAW + EWYQ016~064BAW
Моноблочный чиллер для воды с воздушным охлаждением
4PW70082-1C – 2013.07
1
Электронный терморегулирующий вентиль
(дополнительное охлаждение) (Y2E)
2
Электронный терморегулирующий вентиль
(главный) (Y1E)
3
Обратный клапан
4
Фильтр
5
Вентиляц.
6
Двигатель вентилятора (M1F,M2F)
7
Теплообменник
8
Распределитель
9
Вентиль регулировки давления
10
Регулятор хладагента
11
4-ходовой клапан (теплообменник) (Y3S)
12
Соленоидный клапан (Y1S)
13
Датчик высокого давления (SENPH)
14
Электромагнитный клапан (Y2S)
15
Маслоотделитель
16
Реле высокого давления
17
Капиллярная трубка
18
Компрессор (INV)
19
Компрессор (STD1)
20
Компрессор (STD2)
21
Датчик низкого давления (SENPL)
22
Сервисный порт (заправка хладагентом)
23
Запорный вентиль (жидкостная линия)
24
Запорный вентиль (газовая труба)
25
Коробка электрических компонентов
4.4.2.

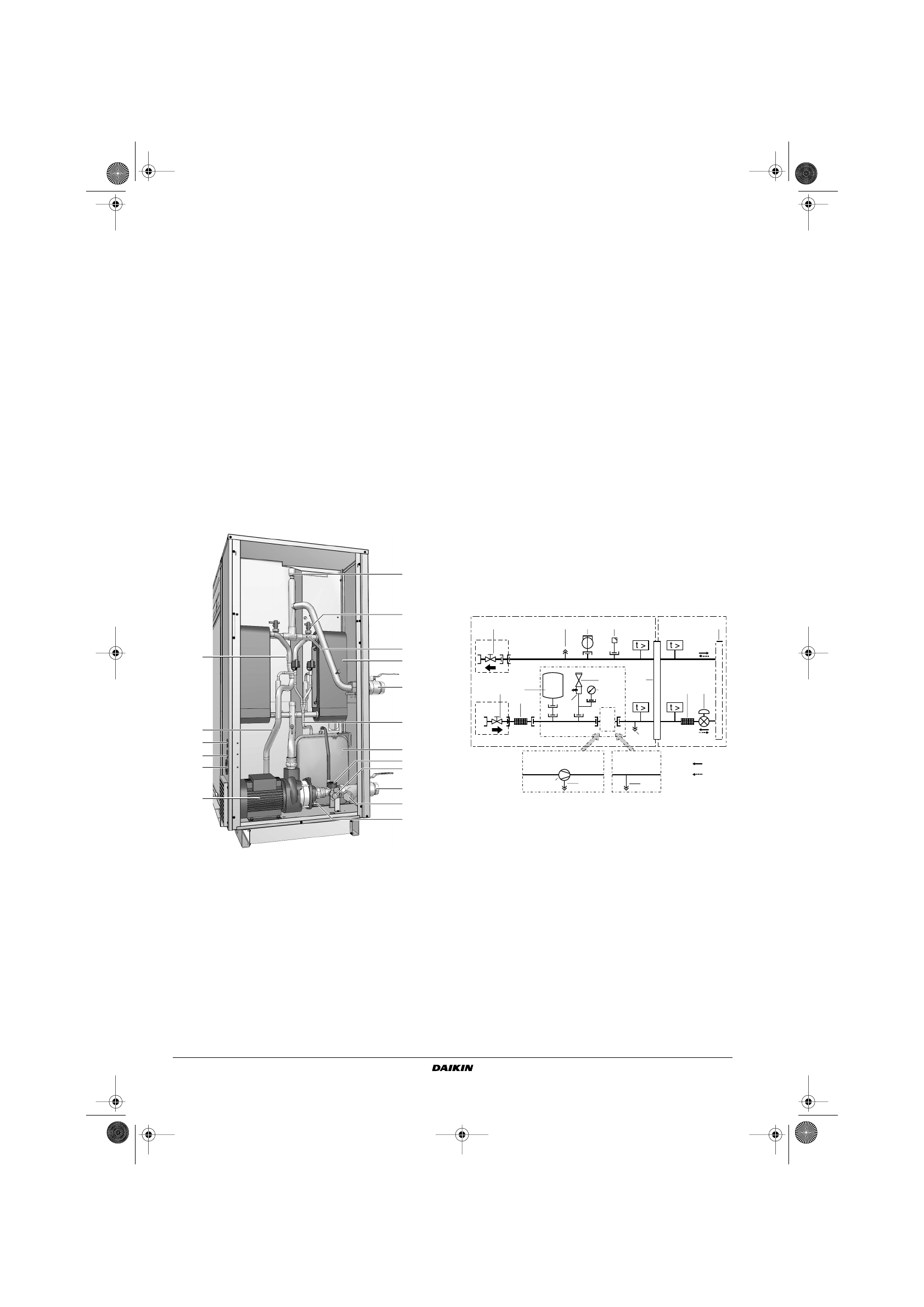

Основные компоненты гидромодуля
Гидравлический отсек (панель 3)
1.
Воздуховыпускной клапан
Через воздуховыпускной клапан автоматически удаляется
воздух, оставшийся в контуре циркуляции воды.
(См. раздел "[E-04] Работа только на откачку (функция
выпуска воздуха)" на странице 23.)
2.
Датчики температуры
Датчики температуры отслеживают температуру воды
и хладагента в различных точках контура воды и хладагента.
3.
Теплообменник
4.
Расширительный бак: 12 л
5.
Патрубок жидкого хладагента
6.
Патрубок газообразного хладагента
7.
Запорный клапан (устанавливается на месте)
Запорные клапаны на патрубках входа и выхода воды
позволяют изолировать контур циркуляции воды агрегата
от магистрального водопровода. Это облегчает слив воды
и замену фильтров на агрегате.
8.
Соединение входа воды
9.
Соединение выхода воды
10.
Дренажный и наполнительный клапан
11.
Фильтр для воды
Фильтр для воды удаляет из воды грязь, что защищает
насос от повреждения, а испаритель — от засоров. Фильтр
для воды необходимо периодически очищать.
См. "5.5. Техническое обслуживание" на странице 24.
12.
Манометр
Манометр позволяет узнавать давление воды в контуре
воды.
13.
Реле протока
Реле протока отслеживает проток через контур
циркуляции воды и защищает теплообменник от
замерзания, а насос — от повреждения.
14.
Насос
Насос обеспечивает циркуляцию воды в контуре
циркуляции воды.
15.
Клапан сброса давления
Клапан сброса давления предотвращает избыточное
давление в контуре циркуляции воды, открываясь при
давлении 3 бар и выпуская некоторое количество воды.
16.
Вход источника питания (PS)
17.
Вход проводки высокого напряжения (HV)
18.
Вход проводки низкого напряжения (LV)
Функциональная схема гидравлического отсека (панель 3)
1
Запорный клапан на выходе воды
2
Обратный клапан
3
Реле протока
4
Воздуховыпускной клапан
5
Расширительный бак
6
Фильтр
7
Предохранительный клапан
8
Клапан сброса давления
9
Манометр
10
Дренажное отверстие
11
Запорный клапан на входе воды
12
Электронный регулирующий вентиль
13
Пластинчатый теплообменник
14
Смотрите инструкцию по монтажу наружного модуля.
15
Насос
R11T~R14T
Датчики температуры
A
Сторона воды
B
Сторона хладагента
C
Выпуск воды (устанавливается на месте)
D
Впуск воды (устанавливается на месте)
E
Только для моделей P
F
Поток хладагента в режиме охлаждения
G
Поток хладагента в режиме нагрева
13
3
1
4
7+9
7+8
14
6
2
18
17
5
2
12
15
11
10
16
1
11
5
9
2
6
12
7
13
2
3
4
14
R11T
R14T
R12T
R13T
A
B
C
D
E
EWAQ*P*, EWYQ*P*,
EWAQ*H*, EWYQ*H*
EWAQ*N*,
EWYQ*N*,
6
8
10
15
10
F
G
