EWAQ016~064BAW + EWYQ016~064BAW
Моноблочный чиллер для воды с воздушным охлаждением
4PW70082-1C – 2013.07
Инструкция по монтажу и эксплуатации

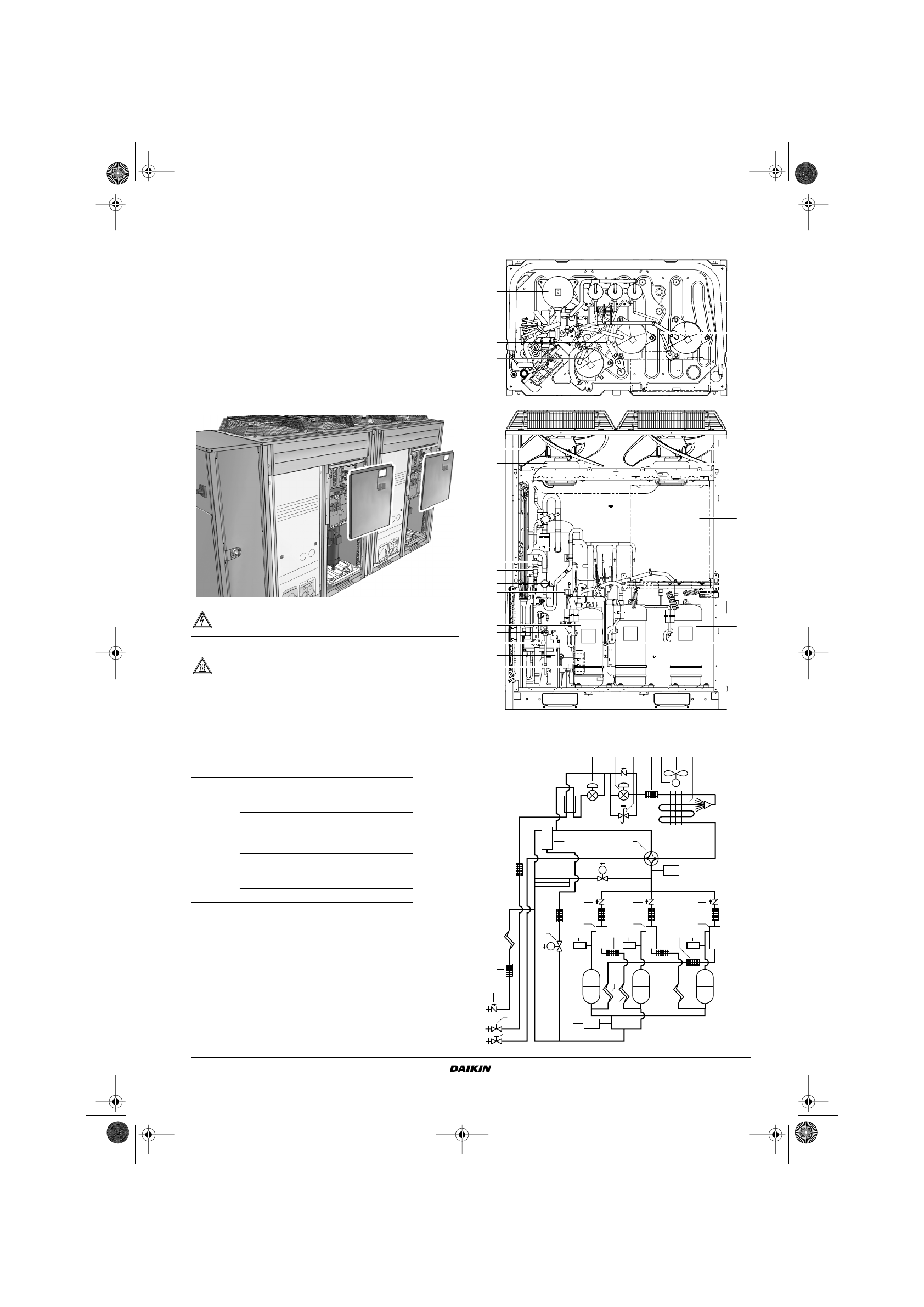

8
4.2.2.
Открытие блока
Для доступа к блоку необходимо снять передние панели, как
показано на рисунок 8:
После открытия передних панелей снимите крышку коробки
электрических компонентов, чтобы получить доступ к коробке
электрических компонентов наружных модулей, следующим
образом:
4.3.
Проверьте наличие всех принадлежностей
Информацию о доступе к принадлежностям см. в разделе
"4.2.2. Открытие блока" на странице 8. См. следующую таблицу
для получения информации о поставке следующих
принадлежностей.
4.4.
Обзор блока
4.4.1.
Основные компоненты наружного модуля
Функциональная схема наружного модуля
Панель
1
Предоставляет доступ к электрическим деталям
гидравлического модуля
Панель
2
Предоставляет доступ к гидромодулю (боковая панель)
Панель
3
Предоставляет доступ к гидромодулю (передняя панель)
Панель
4
Предоставляет доступ к наружному модулю
(левая панель)
Панель
5
Предоставляет доступ к наружному модулю
(правая панель)
ОПАСНО: ПОРАЖЕНИЕ ЭЛЕКТРОТОКОМ
См. "2. Общая техника безопасности" на странице 27.
ОПАСНО: НЕ ПРИКАСАЙТЕСЬ К ТРУБОПРОВОДУ И
ВНУТРЕННИМ ДЕТАЛЯМ
См. "2. Общая техника безопасности" на странице 27.
Панель 1
Главный выключатель
1x
Панель 3
Инструкция по монтажу и
эксплуатации
1x
Приложение BHGP26A1
1x
Приложение DTA104A62
1x
Приложение EKRP1AHTA
1x
Пульт дистанционного управления
1x
Комплект фильтров и запорных
клапанов
1x
Соединительные накладки
8x
16
7
10
16
16
5
6
5
25
20
19
6
1
2
11
12
18
23
24
14
22
M
INV
SV
HPS
STD1
HPS
STD2
HPS
SENPH
SENPL
SV
1
3
4
17
5
8
4
2
6
9
7
4
22
13
10
4
4
4
4
15
15
15
3
18
20
21
23
3
12
11
3
14
16
16
16
4
4
4
17
17
24
19
17
