16



Русский

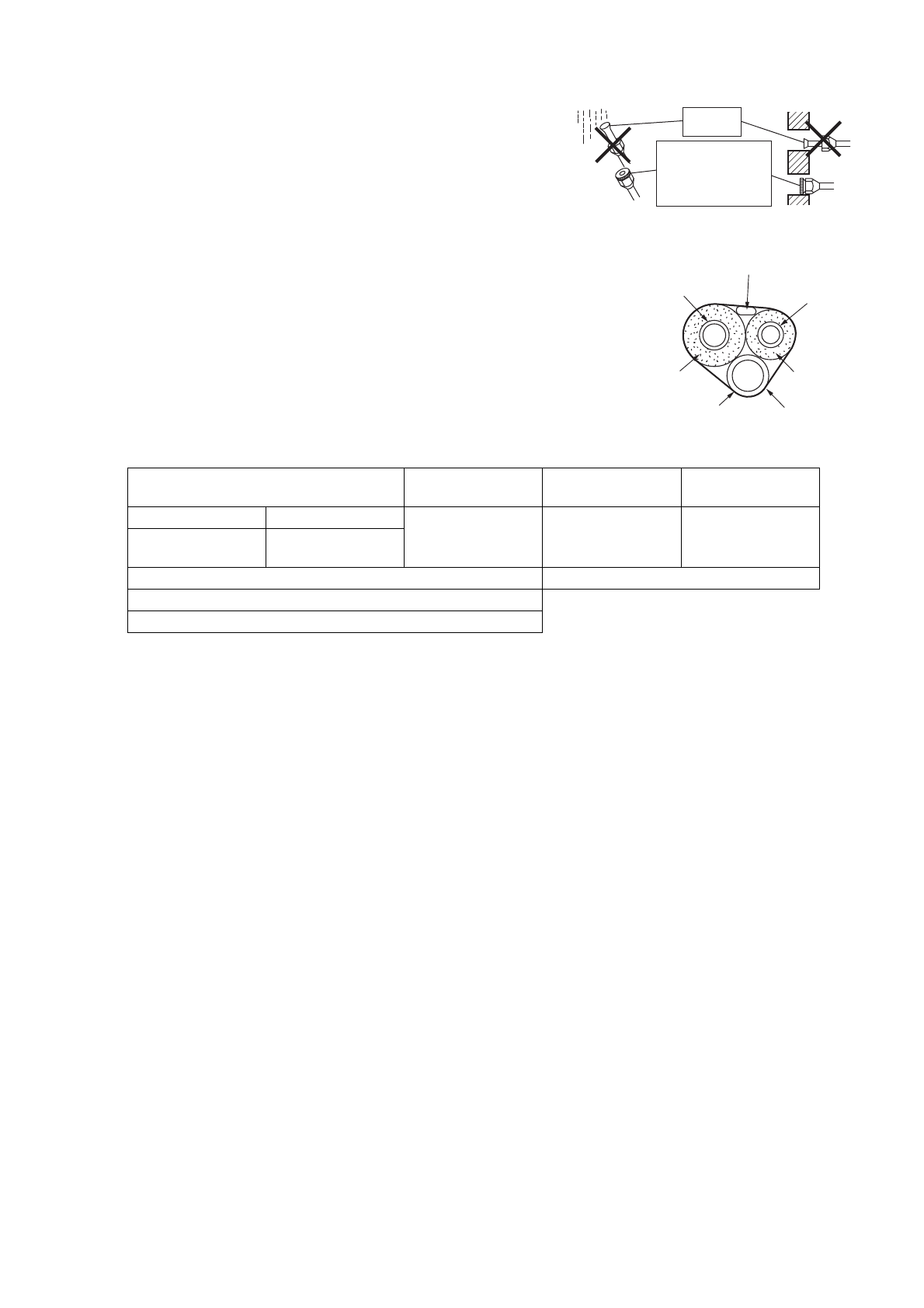

Монтаж трубопровода хладагента

2-1. Предостережения относительно обращения

с трубами

1) Обеспечьте защиту открытого конца трубы от пыли и влаги.
2) Все изгибы труб должны быть как можно более плавными.

Для изгибания пользуйтесь трубогибочной машиной.

2-2. Выбор меди и теплоизоляционных материалов

• При использовании технических медных труб и фитингов помните

о следующем:

1) Изоляционный материал: пенополиэтилен

Коэффициент теплопередачи: 0,041–0,052 Вт/мК (0,035–0,045 ккал/(мч°C))
Температура трубы газообразного хладагента может достигать 110°C.
Выберите теплоизоляционный материал, который выдерживает эту
температуру.

2) Обязательно изолируйте и газовые, и жидкостные линии. Размеры изоляции должны быть такими,

как указано ниже.

3) Для линий газообразного и жидкого хладагента должна использоваться отдельная теплоизоляция.

Газовая сторона

Жидкостная

сторона

Теплоизоляция

газовой линии

Теплоизоляция

жидкостной линии

Класс 20, 25, 35

Класс 50, 60, 71

Наружный

диаметр 6,4 мм

Внутренний

диаметр 12-15 мм

Внутренний

диаметр 8-10 мм

Наружный

диаметр 9,5 мм

Наружный

диаметр 12,7 мм

Минимальный радиус изгиба

Толщина 10 мм мин.

30 мм·или более

Толщина 0,8 мм (C1220T-O)

Стена

Если колпачок раструба

недоступен, закройте

раструб лентой,

чтобы предотвратить

попадание загрязнений

или воды.

Установите

колпачок.

Дождь

Газовая трубка

Проводка между агрегатами

Жидкостная линия

Сливной шланг

Внешняя обмотка

Изоляция

газовой

линии

Изоляция

жидкостной

линии
