Русский

9

Русс

кий

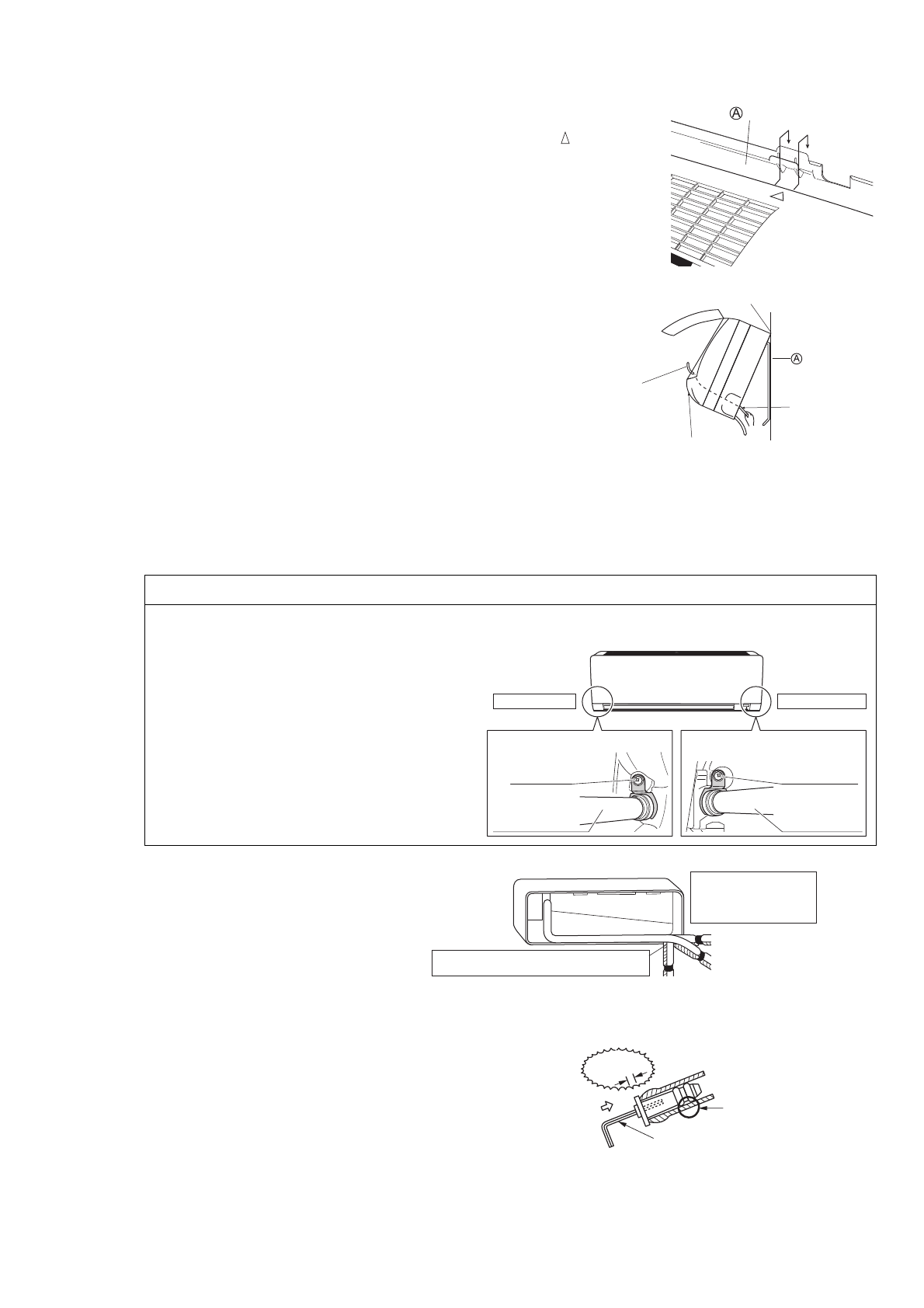

Монтаж внутреннего агрегата

3) Проложите трубопроводы хладагента и дренажный шланг через

отверстие в стене. Затем установите внутренний агрегат на
крюки монтажной пластины, ориентируясь по обозначениям
на верхней поверхности агрегата.

4) Откройте переднюю панель и сервисную крышку.

(См. раздел "Подготовка к монтажу".)

5) Проложите проводку от наружного агрегата через

сквозное отверстие в стене и через заднюю панель
внутреннего агрегата. Вытяните ее с передней
стороны. Предварительно загните концы вязальной
проволоки вверх, чтобы упростить работу. (Если
концы проводов между агрегатами предварительно
зачищены скрепите их липкой лентой.)

6) Нажмите на нижнюю раму внутреннего агрегата

обеими руками, чтобы установить его на крюки
монтажной пластины. Убедитесь в том, что провода
не зажаты кромкой внутреннего агрегата.

3-2. Расположенный слева трубопровод, отходящий в сторону, назад или вниз

1) Прикрепите дренажный шланг

к нижней стороне трубопроводов
хладагента с помощью липкой
виниловой ленты.

2) Подсоедините дренажный шланг к дренажному отверстию

вместо сливной пробки.

Замена сливной пробки и дренажного шланга

• Замена на левой стороне

1) Вывинтите винт крепления изоляции на

правой стороне и снимите дренажный
шланг.

2) Снимите сливную пробку на левой

стороне и установите ее на правой
стороне.

3) Вставьте дренажный шланг и закрепите

входящим в комплект поставки винтом
крепления изоляции.
* (Если не затянуть винт, возможна
   утечка воды.)

Монтажная платина

Направляющая провода

Если предварительно

снята изоляция на концах

проводов от наружного

агрегата, обмотайте их

изоляционной лентой

чтобы упростить прокладку

проводки.

Подвесить внутренний агрегат на крюк.

Проводка между

агрегатами

Монтажная

пластина

Место крепления дренажного шланга

* Дренажный шланг расположен на задней панели блока.

Передняя панель блока

Крепление на правой стороне

(заводская установка)

Крепление на левой стороне

Дренажный шланг

Дренажный шланг

Крепежный

винт изоляции

Крепежный

винт изоляции

Левая сторона

Правая сторона

Удалить крышку отверстия под расположенные

слева и отходящие вниз трубопроводы.

Удалить крышку отверстия

под расположенные слева

и отходящие в сторону

трубопроводы.

Расположенные слева и отходящие вниз трубопроводы

Расположенные слева и отходящие

в сторону трубопроводы
Заднее подключение трубопроводов

с левой стороны

Установка сливной пробки

Без зазора.

Не наносите смазочное масло

(фреоновое масло) на сливную

пробку при установке.

Масло повреждает сливную

пробку и приводит к утечке воды.

Вставить шестигранный ключ (4 мм).
