Русский

15

Русс

кий

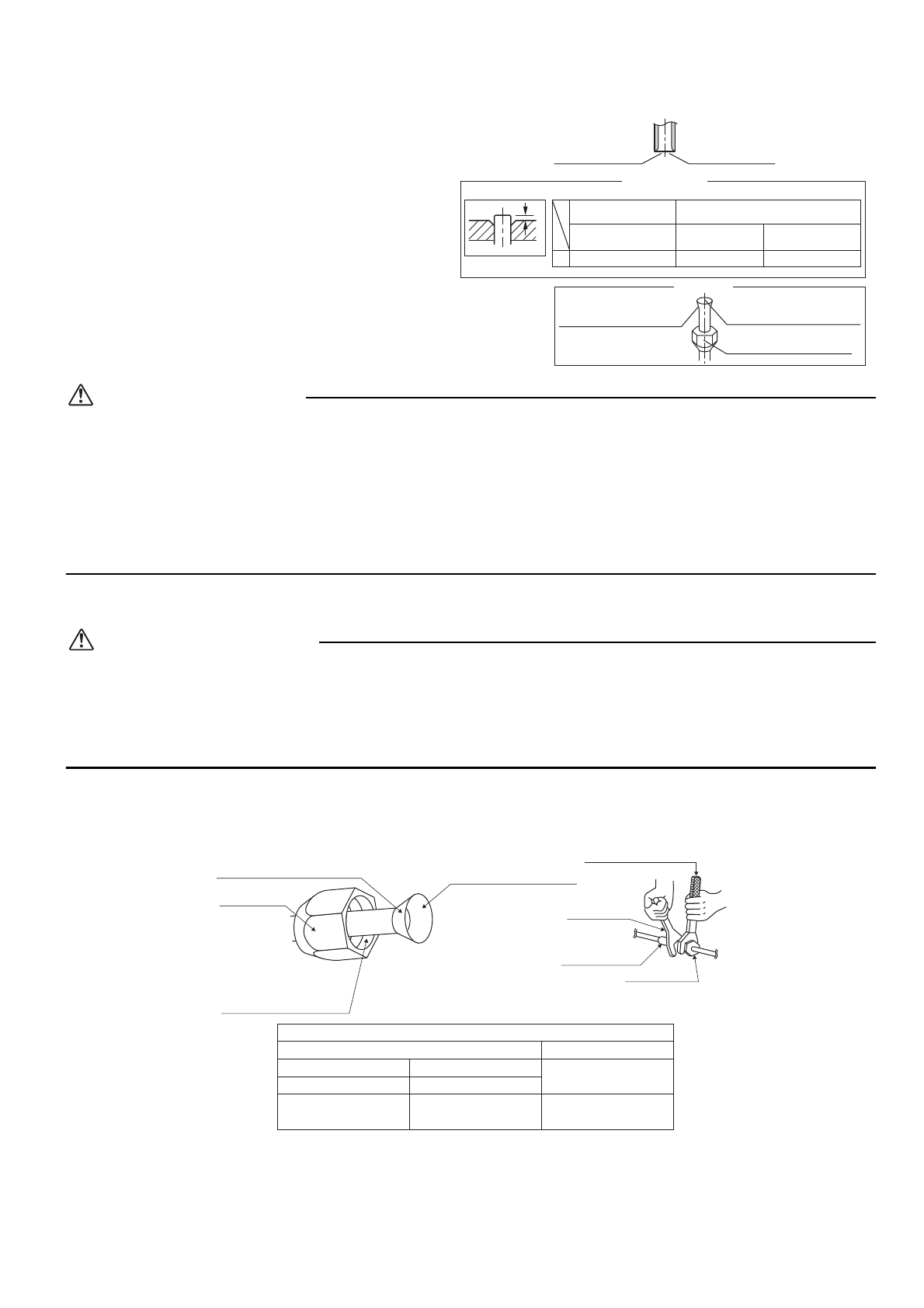

Монтаж трубопровода хладагента

1.

Развальцовка конца трубы

1) Труборезом отрежьте конец трубы.
2) Удалите заусенцы ножом, обращенным вниз,

так чтобы стружка не попала в трубу.

3) Оденьте на трубу накидную гайку.
4) Развальцуйте трубу.
5) Проверьте правильность развальцовки.

 ПРЕДУПРЕЖДЕНИЕ

• Не применяйте на развальцованной детали минеральное масло.
• Не допускайте попадания минерального масла в систему, поскольку это приведет к уменьшению срока службы

агрегатов.

• Не допускается установка труб, использовавшихся ранее. Используйте только детали, поставляемые вместе

с агрегатом.

• Для обеспечения гарантии срока службы данного блока R410A или R32 на него не допускается установка

осушителя.

• Осушающий материал может расплавить и повредить систему.
• Неполная развальцовка может привести к утечке газообразного хладагента.

2.

Трубопроводы хладагента

 ПРЕДОСТЕРЕЖЕНИЕ

• Используйте закрепленную на главном блоке накидную гайку. (Чтобы предотвратить растрескивание из-за

ухудшения свойств при старении.)

• Чтобы предотвратить утечку газа, нанесите фреоновое масло только на внутреннюю поверхность раструба.

(Используйте фреоновое масло для R410A или R32.)

• При затяжке накидных гаек используйте динамометрические ключи, чтобы предотвратить повреждение накидных

гаек и утечку газа.

Выровняйте центры обоих раструбов и затяните накидные гайки на 3–4 оборота от руки. Затем полностью затяните их
с помощью динамометрических ключей.

A

A

(Отрежьте точно

под прямым углом.)

Удалите заусенцы.

Установите точно в положение, показанное ниже.

Развальцовка

Матрица

Контроль

На внутренней вальцовочной

поверхности не должно

быть трещин.

Конец трубы должен быть

развальцован равномерно,

и иметь абсолютно круглую форму.

Убедитесь, что установлена

накидная гайка.

0–0,5 мм

Зажимного типа

Вальцовочный инструмент

для R410A или R32

1,0–1,5 мм

Зажимного типа

(жесткого типа)

1,5–2,0 мм

С крыльчатой гайкой

(компании Imperial)

Обычный вальцовочный инструмент

Не наносите фреоновое

масло на наружную поверхность.

Накидная гайка

Нанесите фреоновое масло

на внутреннюю поверхность

раструба.

Не наносите фреоновое масло

на накидную гайку, чтобы не

допустить затяжки со слишком

большим моментом.

[Нанесение масла]

Соединение труб

Накидная гайка

Гаечный ключ

[Затяжка]

3/8 дюйма

1/4 дюйма

Класс 20, 25, 35

1/2 дюйма

Класс 50, 60, 71

Динамометрический ключ

Крутящий момент затяжки накидной гайки

Газовая сторона

32,7-39,9 Н • м

(330-407 кгс • см)

49,5-60,3 Н • м

(505-615 кгс • см)

14,2-17,2 Н • м

(144-175 кгс • см)

Жидкостная сторона
